Cụm lọc khí nén đơn Airtac loại nhỏ

Cụm lọc khí nén đơn Airtac loại nhỏ có thiết kế chắc chắn, phù hợp với máy nén khí mini 1 -2HP trong các cơ sở sản xuất, sửa chữa, xưởng mộc... Dưới đây là các thông tin chi tiết về phụ tùng máy nén khí này!

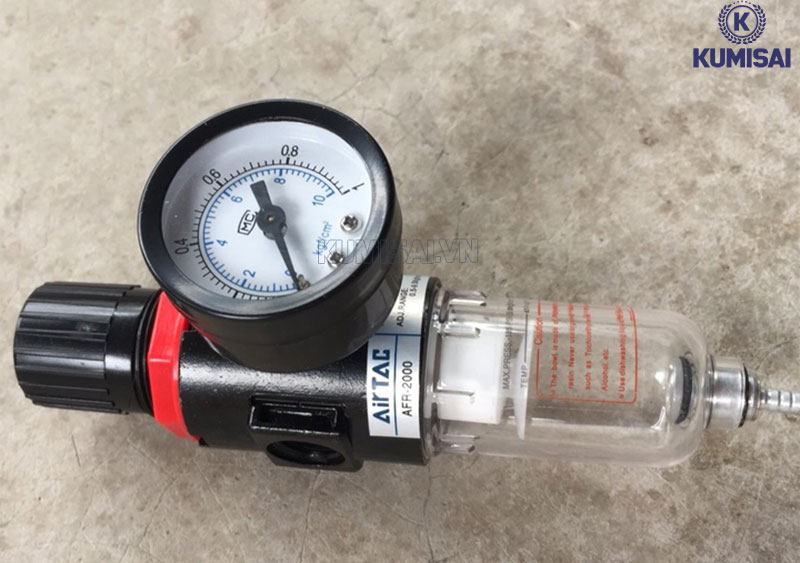

Tìm hiểu về cụm lọc khí nén đơn Airtac loại nhỏ

Thông số kỹ thuật

• Áp lực làm việc: 8 kg/cm²

• Độ tinh lọc: 5 µ

• Áp suất: 1.5 - 8.0 bar

• Nhiệt độ có thể chịu đựng: -5०C đến 60०C

• Chân ren: 13 mm, 17 mm, 21 mm , 27 mm

Cấu tạo cụm lọc khí nén Airtac loại nhỏ

Cụm lọc khí nén đơn Airtac loại nhỏ có cấu tạo đơn giản, bao gồm các phụ kiện chính sau:

• Đồng hồ đo áp suất: Thường được gắn trên cụm chỉnh áp để dễ quan sát; sẽ hiển thị mức áp suất khí nén đầu ra, giúp người dùng kiểm soát và điều chỉnh áp suất một cách chính xác.

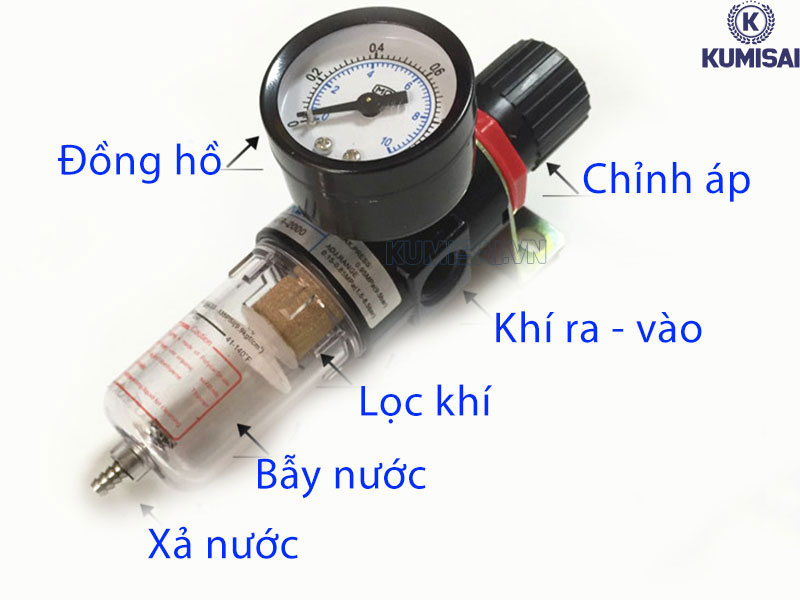

Cấu tạo cụm lọc khí nén đơn Airtac loại nhỏ

• Bộ chỉnh áp (van điều chỉnh áp suất): Được lắp ở giữa, thường nằm trên cụm lọc để dễ dàng điều chỉnh. Bộ chỉnh áp có chức năng điều chỉnh áp suất khí nén đầu ra để phù hợp với yêu cầu sử dụng của hệ thống hoặc thiết bị.

• Cổng khí vào: Nằm ở phía trên hoặc bên hông cụm lọc - là nơi nhận khí nén từ máy nén hơi khí vào cụm lọc. Khí nén sẽ đi qua bộ lọc trước khi cung cấp cho các thiết bị khác.

• Cổng khí ra: Cung cấp khí nén đã được lọc sạch và điều chỉnh áp suất tới thiết bị cần sử dụng. Bộ phận này thường nằm đối diện hoặc gần cổng khí vào, sau khi khí nén đã đi qua quá trình lọc và điều chỉnh.

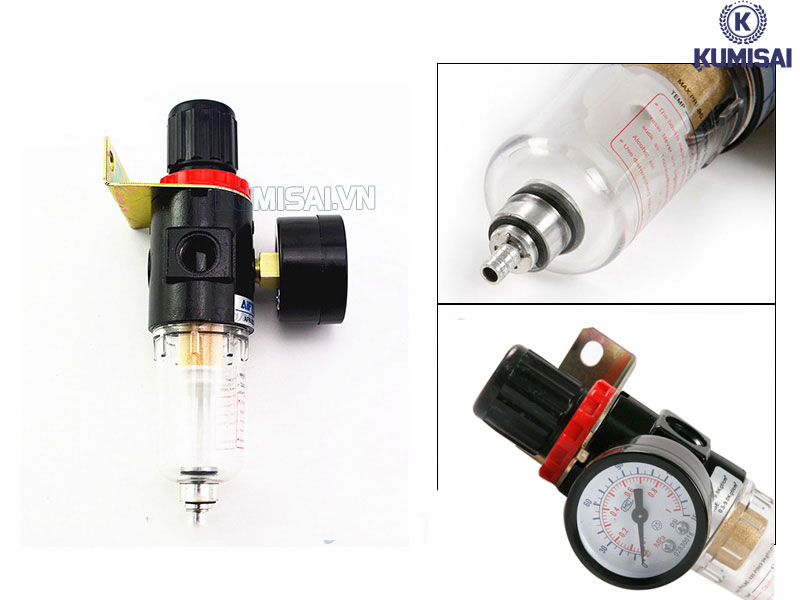

Thiết kế các bộ phận cụm lọc khí nén đơn Airtac loại nhỏ

• Bộ lọc khí: Bộ lọc nằm giữa đường đi của khí nén, phía dưới cụm chỉnh áp; chức năng loại bỏ bụi bẩn, hơi nước, và tạp chất có trong khí nén. Thông thường, độ tinh lọc của bộ lọc là 5 µm, giúp đảm bảo khí nén sạch.

• Bẫy nước (tách nước): Nằm ngay sau bộ lọc khí để tách nước trước khi khí ra, có chức năng tách nước ngưng tụ từ khí nén và giữ lại trong khoang chứa nước. Điều này ngăn nước tiếp tục theo khí nén và gây hư hại cho thiết bị.

• Van xả nước (xả tự động hoặc thủ công): Sẽ xả nước ngưng tụ ra khỏi cụm lọc để đảm bảo nước không tích tụ và ảnh hưởng đến hiệu suất của hệ thống khí nén. Van xả nước thường nằm ở đáy bình chứa nước, có thể là xả tự động hoặc xả thủ công tùy theo thiết kế của sản phẩm.

Tác dụng của bộ lọc khí nén đơn Airtac loại nhỏ trong hệ thống máy nén khí

Bộ lọc khí nén đơn Airtac loại nhỏ có vai trò quan trọng trong hệ thống máy nén khí. Cụ thể:

1. Lọc bụi bẩn và tạp chất

Bộ lọc giúp loại bỏ các hạt bụi bẩn, cặn bẩn có trong không khí sau khi được nén. Điều này giúp khí nén sạch hơn, tránh hỏng hóc và mài mòn các bộ phận của máy móc sử dụng khí.

2. Tách nước ngưng tụ

Khí nén thường mang theo hơi nước từ môi trường xung quanh. Bộ lọc khí có chức năng tách nước ngưng tụ ra khỏi dòng khí, giúp tránh tình trạng ẩm gây hư hỏng các thiết bị dùng khí nén hoặc rỉ sét hệ thống.

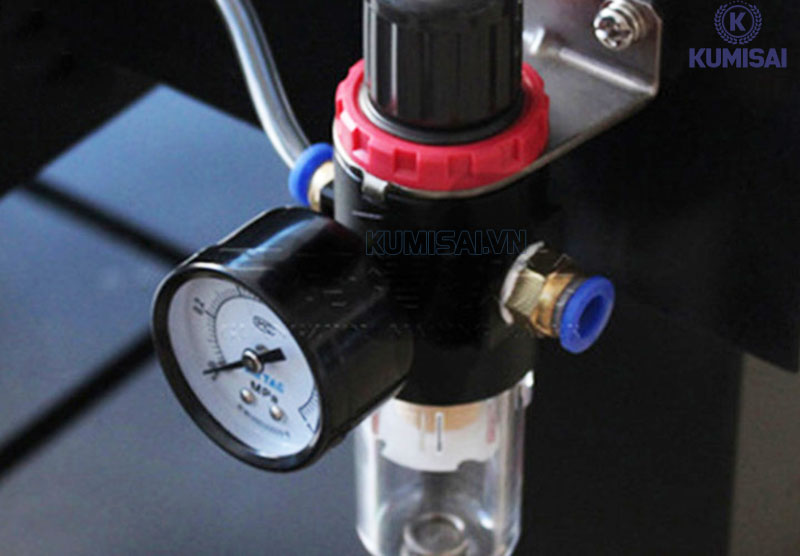

Chức năng cụm lọc khí nén đơn Airtac loại nhỏ trong hệ thống máy nén khí

3. Tách dầu

Nếu máy nén khí sử dụng dầu bôi trơn, bộ lọc sẽ tách phần dầu lẫn trong khí nén, đảm bảo khí nén không chứa dầu, tránh gây ảnh hưởng tới các ứng dụng đòi hỏi khí sạch, đặc biệt là trong ngành công nghiệp thực phẩm và y tế.

4. Điều chỉnh áp suất khí nén

Bộ lọc Airtac có van điều chỉnh áp suất, giúp kiểm soát và điều chỉnh áp suất khí nén đầu ra sao cho phù hợp với yêu cầu của hệ thống hoặc thiết bị sử dụng khí.

5. Xả nước tự động hoặc thủ công

Bộ lọc có tích hợp bẫy nước và van xả ở đáy bình chứa, giúp xả nước ngưng tụ ra khỏi hệ thống. Việc này có thể thực hiện tự động hoặc thủ công tùy theo thiết kế, giúp giữ cho hệ thống luôn hoạt động hiệu quả.

6. Bảo vệ thiết bị, máy móc sử dụng khí nén

Nhờ khả năng lọc sạch khí nén, bộ lọc Airtac giúp bảo vệ các thiết bị sử dụng khí nén khỏi bị hư hỏng do nước, dầu và tạp chất. Từ đó giúp kéo dài tuổi thọ máy móc, thiết bị và giảm thiểu tối đa chi phí bảo trì.
