Quạt hút bụi công nghiệp: Cấu tạo, Phân loại, Giá bán

Bạn có bao giờ tò mò làm sao các nhà máy, xưởng sản xuất luôn giữ được không gian làm việc sạch sẽ, thoáng mát dù có nhiều bụi bẩn không? Bí quyết chính là nhờ những chiếc quạt hút bụi công nghiệp.

Quạt hút bụi công nghiệp là gì?

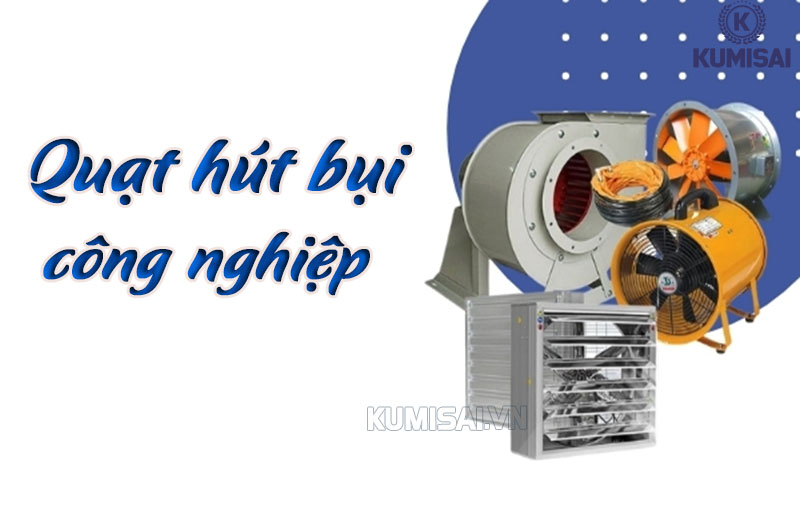

Tìm hiểu về quạt hút bụi công nghiệp

Quạt hút bụi công nghiệp là thiết bị được sử dụng phổ biến trong các nhà máy, xí nghiệp, và các khu công nghiệp để loại bỏ bụi bẩn, khói, hơi hóa chất và các chất ô nhiễm khác trong không khí. Quạt hút bụi giúp duy trì môi trường làm việc sạch sẽ, an toàn và bảo vệ sức khỏe của người lao động.

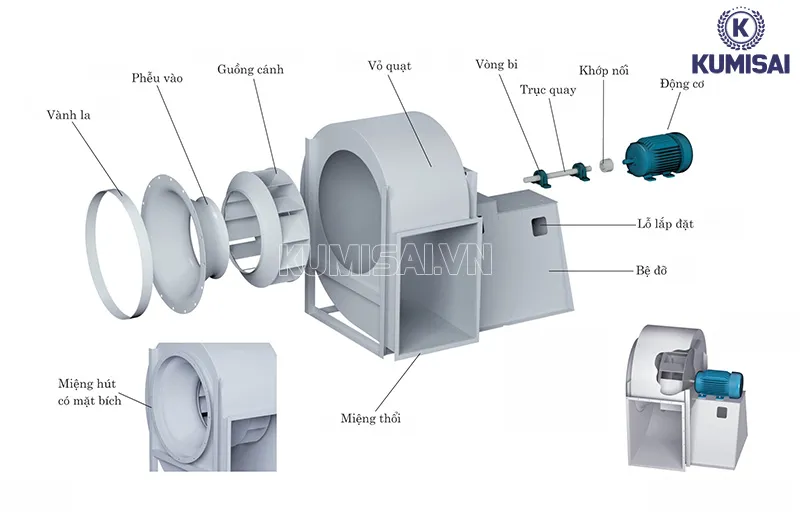

Cấu tạo chung của quạt hút bụi công nghiệp

Quạt hút bụi công nghiệp nhà xưởng được cấu thành từ các bộ phận chính sau:

1. Vỏ quạt (Khung quạt)

Vỏ quạt trong quạt hút công nghiệp đóng vai trò quan trọng trong việc bảo vệ và hỗ trợ hoạt động của cánh quạt. Nó bao quanh phần cánh quạt, giúp dẫn khí và chuyển hóa động năng sang thế năng, nhằm tối ưu hóa hiệu suất hút và thông gió.

Bên cạnh đó, vỏ quạt còn là làm giá đỡ cho cánh quạt, giảm sự rung lắc và tiếng ồn khi quạt hoạt động. Vỏ quạt được thiết kế chắc chắn để đảm bảo động cơ và các bộ phận bên trong luôn được bảo vệ, đồng thời tăng tuổi thọ và hiệu suất của quạt hút công nghiệp.

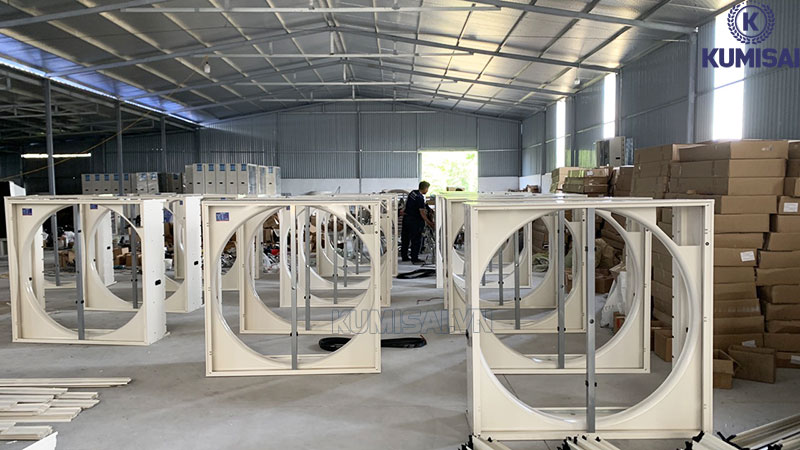

Khung quạt hút bụi công nghiệp

Thiết kế của vỏ quạt hút bụi công nghiệp giúp giảm tổn thất áp suất thủy tĩnh và tăng hiệu quả làm việc của quạt. Chất liệu của vỏ quạt có thể là nhôm, inox 304, thép, nhựa PP hoặc composite. Những chất liệu này không chỉ đảm bảo độ bền mà còn có khả năng chống ăn mòn, phù hợp với môi trường công nghiệp khắc nghiệt.

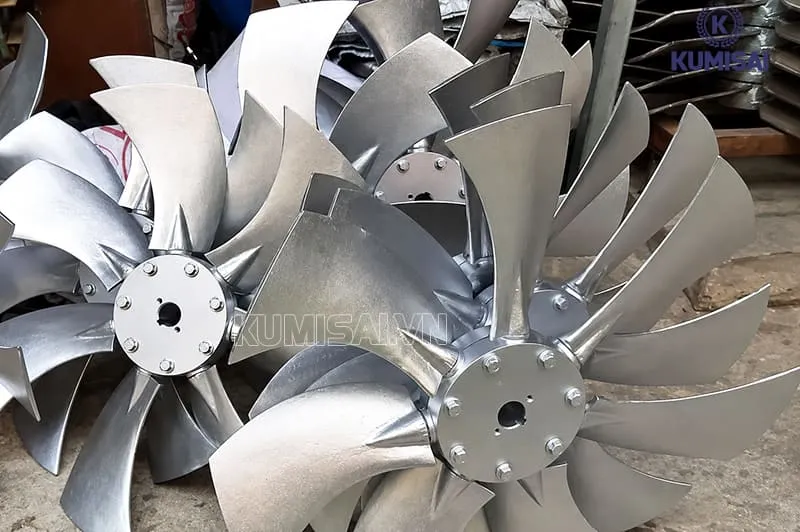

2. Cánh quạt hút bụi công nghiệp

Cánh quạt, còn được gọi là guồng động, bánh guồng hay bánh công tắc. Đây là một trong những bộ phận đóng vai trò then chốt, quyết định hiệu quả làm việc của quạt hút công nghiệp từ khả năng hút bụi, thông gió, đến việc điều hòa không khí trong môi trường làm việc.

Bộ phận cánh quạt hút bụi công nghiệp

Cánh quạt thường gồm 2 đĩa là 1 đĩa chính và 1 đĩa phụ, được gắn chặt với nhau để tạo thành một khối chắc chắn. Sự kết hợp này giúp cánh quạt có đủ độ cứng và khả năng chịu lực, đảm bảo hiệu suất hoạt động tốt trong môi trường công nghiệp.

Cánh quạt hút bụi công nghiệp thường được làm từ các vật liệu chịu lực cao như Inox, thép, hoặc các hợp kim đặc biệt. Những vật liệu này không chỉ giúp cánh quạt chống lại sự ăn mòn, mài mòn mà còn đảm bảo độ bền bỉ trong điều kiện hoạt động liên tục.

3. Motor

Motor là bộ phận quan trọng nhất trong quạt hút công nghiệp, chịu trách nhiệm tạo ra chuyển động quay cho cánh quạt và trực tiếp ảnh hưởng đến hiệu suất của thiết bị. Motor hoạt động bằng cách chuyển đổi năng lượng điện thành năng lượng cơ học, giúp cánh quạt quay và tạo ra lực hút để di chuyển không khí qua quạt.

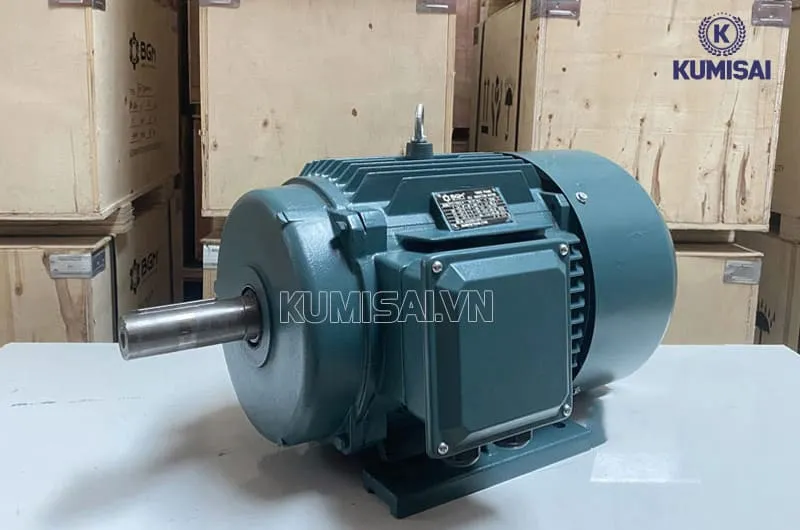

Động cơ (motor) quạt hút bụi công nghiệp

Cấu tạo chính của motor trong quạt hút công nghiệp:

• Lõi đồng nguyên chất: Các cuộn dây trong động cơ thường được làm từ đồng nguyên chất, giúp tăng khả năng dẫn điện và tối ưu hóa hiệu suất truyền động. Điều này đảm bảo rằng motor hoạt động mạnh mẽ và ổn định trong thời gian dài.

• Con sò (quạt làm mát động cơ): Con sò là bộ phận làm mát cho động cơ, giúp ngăn chặn quá nhiệt trong quá trình vận hành. Nó giúp đảm bảo động cơ hoạt động ổn định và kéo dài tuổi thọ của motor.

• Bộ giá kệ đỡ: Bộ phận này giúp giữ cho motor cố định và ổn định trong quá trình hoạt động, giảm thiểu rung lắc và bảo vệ các linh kiện khác khỏi hư hại do va đập hoặc rung động quá mức.

4. Khung chân đế

Khung chân đế là một thành phần quan trọng trong quạt hút công nghiệp, đóng vai trò giữ vững và ổn định toàn bộ thiết bị trong suốt quá trình vận hành. Đây là bộ phận chịu trách nhiệm đảm bảo rằng quạt không bị rung lắc, xê dịch hoặc bị tác động bởi các yếu tố ngoại cảnh khi hoạt động, đặc biệt là khi quạt hoạt động với công suất lớn.

Khung chân đế giúp quạt ổn định, tránh xê dịch và rung lắc

Khung chân đế quạt hút bụi công nghiệp thường được làm từ 2 loại vật liệu là gang và nhựa. Cụ thể:

• Loại đế gang: Gang là một loại hợp kim sắt với cacbon, được sử dụng rộng rãi do có độ bền cao và khả năng chịu lực tốt. Khung chân đế làm từ gang thường rất chắc chắn, giúp quạt hoạt động ổn định ngay cả trong điều kiện khắc nghiệt.

• Loại đế nhựa: Một số loại quạt hút công nghiệp có khung chân đế làm từ nhựa, đặc biệt là các loại nhựa kỹ thuật có độ bền cao. Nhựa có ưu điểm là nhẹ, chống ăn mòn tốt, và dễ dàng di chuyển, nhưng vẫn đảm bảo sự ổn định cần thiết cho quạt.

5. Miệng hút và thổi

Miệng hút và miệng thổi là 2 bộ phận đóng vai trò chính trong việc điều hướng luồng không khí qua quạt. Hai thành phần này được thiết kế ở 2 đầu của khung quạt, với mỗi bộ phận đảm nhận một chức năng cụ thể:

Bộ phận miệng hút - thổi

• Miệng hút: Được đặt ở đầu vào của quạt, nơi không khí hoặc khí thải được hút vào hệ thống quạt. Miệng hút thường được làm từ kim loại hoặc inox chống gỉ, sẽ làm nhiệm vụ thu nhận không khí từ môi trường xung quanh hoặc từ hệ thống ống dẫn để đưa vào bên trong quạt. Thiết kế của miệng hút giúp tối ưu hóa lượng không khí được hút vào, giảm thiểu tổn thất áp suất và đảm bảo luồng không khí vào được liên tục và hiệu quả.

• Miệng thổi: Được cấu thành từ kim loại hoặc inox chống han gỉ, sẽ nằm ở đầu ra của quạt - nơi không khí được đẩy ra sau khi đã qua quá trình chuyển động qua cánh quạt. Nó giúp định hướng và đẩy không khí ra khỏi hệ thống, đảm bảo luồng không khí thoát ra ổn định và đồng đều. Miệng thổi cũng được thiết kế để giảm thiểu tổn thất áp suất và duy trì hiệu suất của hệ thống.

6. Cốt lắp truyền và láp truyền

Cốt lắp truyền là bộ phận kết nối các phần của quạt với hệ thống truyền động, đảm bảo rằng lực từ motor được truyền đúng cách đến cánh quạt và các bộ phận khác.

Láp truyền thường được sử dụng trong các thiết bị quạt hút có công suất lớn, giúp tối ưu hóa hiệu suất và đảm bảo sự ổn định của quạt trong suốt quá trình hoạt động. Láp truyền có vai trò quan trọng trong việc duy trì tốc độ quay của cánh quạt và giảm thiểu sự hao mòn của các bộ phận truyền động.

Những công dụng của quạt hút bụi công nghiệp

Quạt hút công nghiệp có nhiều công dụng quan trọng trong các lĩnh vực khác nhau. Dưới đây là một số công dụng chính của quạt hút công nghiệp:

• Lưu thông tạo nguồn không khí tươi mới: Quạt hút công nghiệp giúp tạo ra luồng không khí mới bằng cách đẩy không khí nóng và không khí tù đọng ra ngoài, đồng thời hút không khí trong lành từ bên ngoài vào. Điều này tạo ra một môi trường thông thoáng và tươi mới.

Quạt hút bụi công nghiệp mang đến nhiều lợi ích trong cuộc sống

• Giảm thiểu nguy cơ ô nhiễm bảo vệ sức khoẻ: Quạt hút công nghiệp giảm ô nhiễm không khí bằng cách loại bỏ khí thải, chất hóa học từ khói, bụi gỗ và nước thải. Điều này giúp bảo vệ sức khỏe người lao động và cải thiện chất lượng môi trường làm việc.

• Giảm nhiệt độ trong không gian: Kết hợp với các tấm làm mát bằng hơi, quạt hút công nghiệp giúp giảm nhiệt độ trong không gian làm việc, giữ nhiệt độ phòng ở mức 8 – 10 độ C. Điều này tạo ra một môi trường làm việc thoáng mát, bảo vệ hàng hóa khỏi sự ẩm ướt và hư hỏng.

Các loại quạt hút bụi công nghiệp phổ biến nhất

Hiện nay, có nhiều loại quạt hút công nghiệp được sử dụng phổ biến với các đặc điểm và ứng dụng khác nhau. Dưới đây là thông tin chi tiết về 5 loại quạt hút công nghiệp phổ biến:

1. Quạt hút bụi công nghiệp vuông

Đây là loại quạt có thiết kế hình vuông, có thể tối ưu hóa lưu lượng không khí và giảm áp suất giúp tạo ra 1 môi trường làm việc thoải mái và an toàn. Thường được sử dụng trong các nhà xưởng, kho bãi, hoặc các khu vực cần hút bụi và thông gió mạnh mẽ. Quạt vuông thường có khả năng hút mạnh, giúp làm sạch không khí và loại bỏ bụi bẩn hiệu quả.

Quạt hút bụi vuông

Quạt hút bụi công nghiệp vuông hoạt động dựa trên cơ chế hút - đẩy. Cánh quạt quay nhờ các motor và sẽ đưa không khí từ bên ngoài vào trong, đồng thời cũng sẽ hút khí nóng ra ngoài.

2. Quạt hút bụi công nghiệp tròn

Quạt có hình dạng tròn, dễ dàng lắp đặt trong các hệ thống ống dẫn. Thiết kế tròn giúp tối ưu hóa luồng không khí, giảm thiểu tổn thất áp suất. Nó được sử dụng rộng rãi trong các nhà máy sản xuất, xưởng gia công, nơi cần hút bụi và xử lý khí thải. Quạt tròn cũng được sử dụng trong các hệ thống thông gió trung tâm.

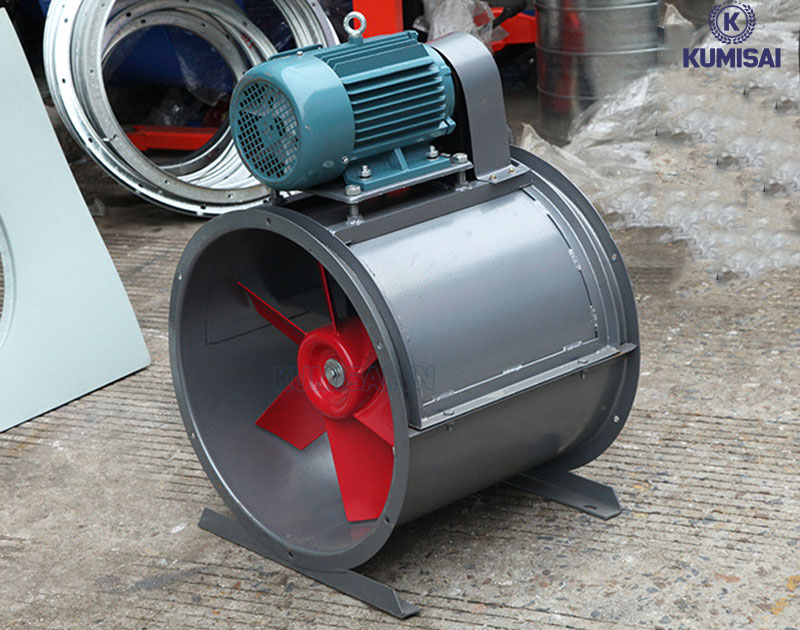

Quạt hút bụi tròn

Quạt tròn vận hành dựa vào nguyên lý trao đổi luồng khí đối lưu. Khi motor vận hành sẽ kéo cánh quạt quay theo vòng tròn, lực hút được tạo nên để hút luồng không khí nóng bên trong ra ngoài, đồng thời đưa luồng khí mát tự nhiên từ bên ngoài vào trong.

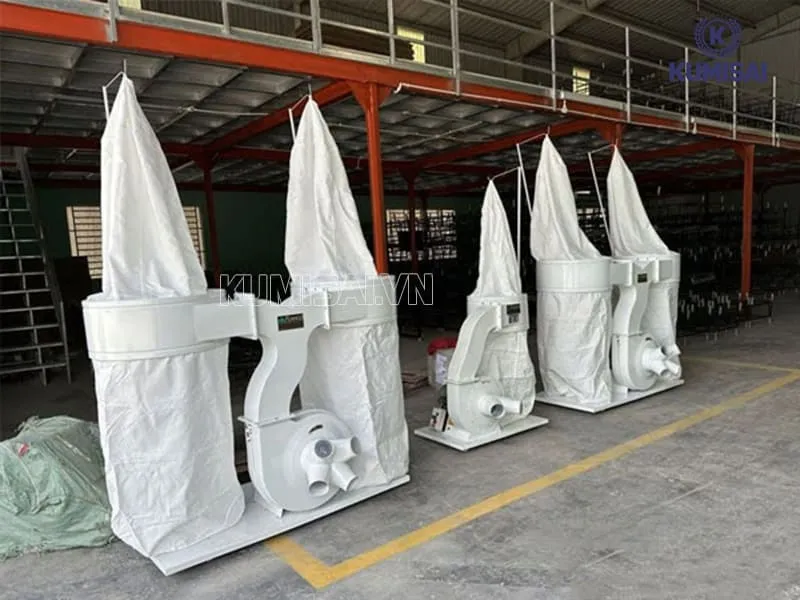

3. Quạt hút bụi công nghiệp xách tay (di động)

Hay có tên gọi khác là quạt hút bụi công nghiệp di động, loại quạt này có kích thước nhỏ gọn, dễ dàng di chuyển & sử dụng ở các vị trí khác nhau; thường có tay cầm và bánh xe để tiện cho việc di chuyển. Dạng quạt hút bụi công nghiệp xách tay phù hợp cho các công việc cần di chuyển quạt đến nhiều vị trí khác nhau, chẳng hạn như trong các công trình xây dựng, sửa chữa, hoặc các công việc ngoài trời; hút bụi tại chỗ hoặc trong những khu vực nhỏ;...

Quạt hút bụi xách tay

Giống với quạt hút bụi công nghiệp vuông và tròn, loại xách tay cũng hoạt động dựa vào nguyên lý trao đổi không khí đối lưu.

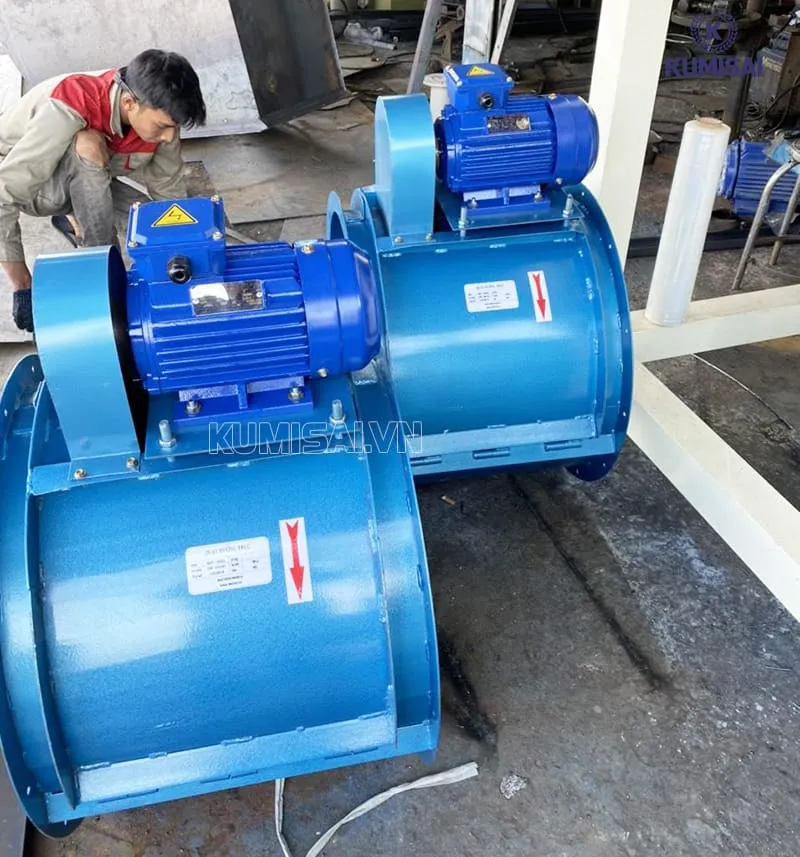

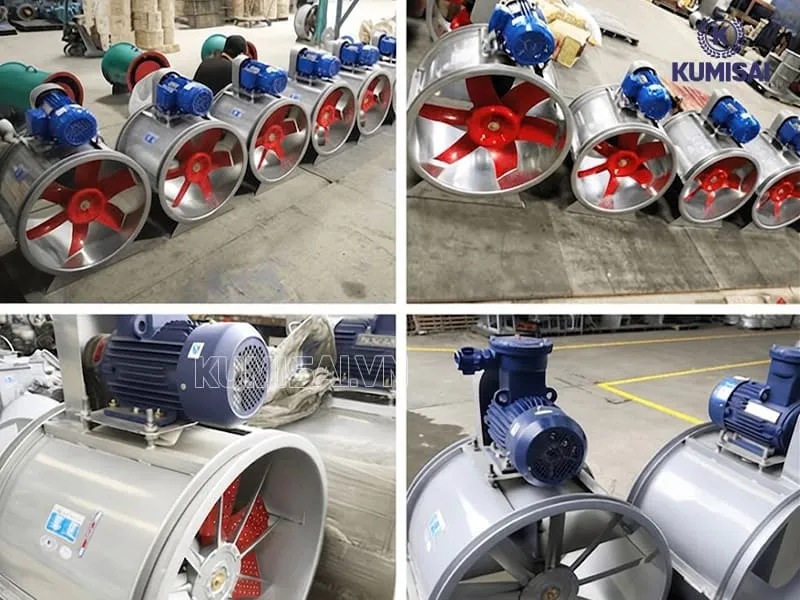

4. Quạt hút bụi công nghiệp hướng trục tròn

Quạt hướng trục có cánh quạt được bố trí dọc theo trục quạt, giúp tạo ra luồng gió mạnh mẽ theo hướng thẳng đứng. Thiết kế này giúp tối ưu hóa hiệu suất hút và thổi không khí. Loại quạt hút bụi hướng trục sử dụng phổ biến trong các nhà máy, hầm mỏ hoặc các khu vực có không gian hẹp nhưng cần lưu thông không khí lớn như trong hệ thống thông gió, xử lý nước thải,...

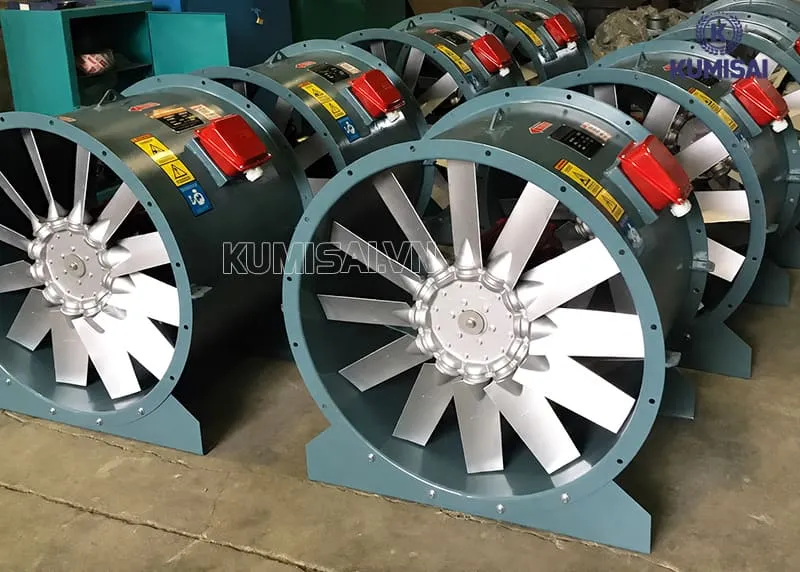

Quạt hút bụi hướng trục

Quạt hút bụi hướng trục sẽ hút - thổi không khí theo hướng song song với trục quạt. Khi lắp đặt thì 1 đầu nhà xưởng sẽ thường được trang bị quạt để hút nhiệt & ẩm từ bên trong ra ngoài; đầu còn lại thì dẫn không khí sạch từ bên ngoài vào thông qua hệ thống cửa gió.

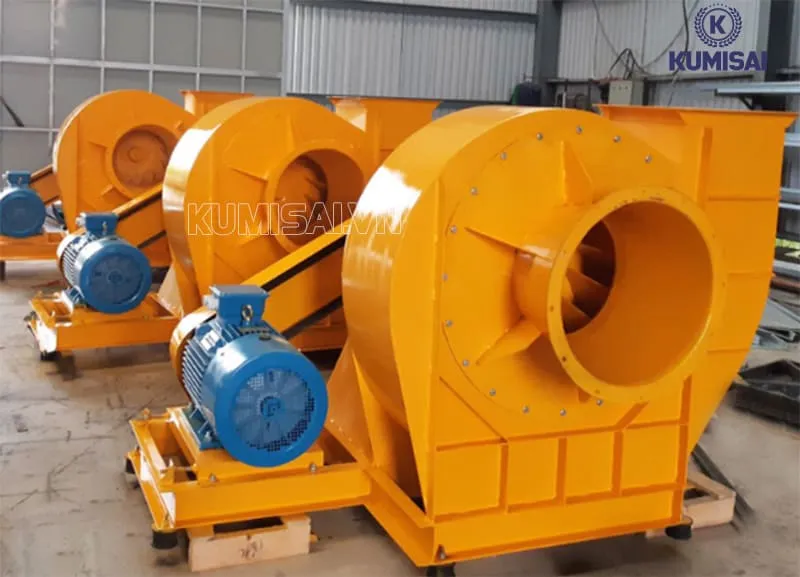

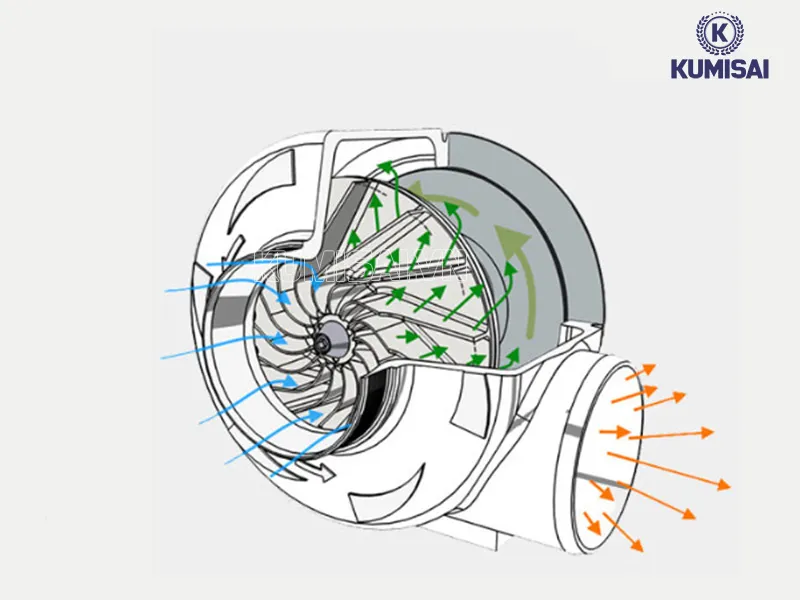

5. Quạt hút bụi công nghiệp ly tâm trực tiếp - quạt ly tâm gián tiếp

Quạt ly tâm là loại quạt hút bụi dọc theo trục, nhằm mục đích hút bụi bẩn và cấp khí sạch dựa vào lực ly tâm; bao gồm 2 dạng là quạt ly tâm trực tiếp và quạt ly tâm gián tiếp. Cụ thể:

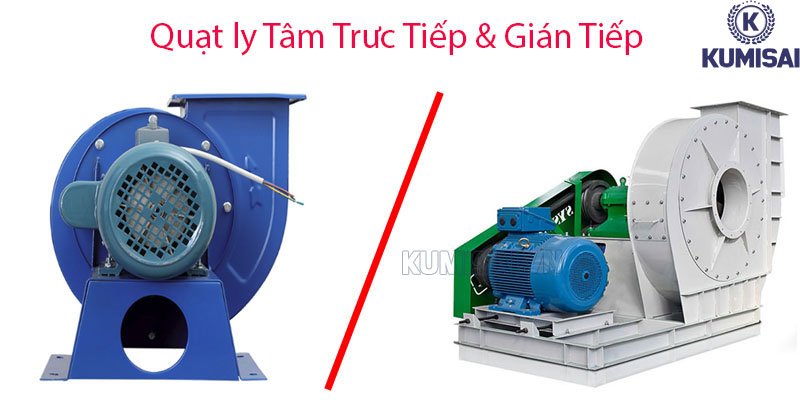

Quạt hút bụi ly tâm

• Quạt ly tâm trực tiếp: Motor được gắn trực tiếp lên cánh quạt mang lại tốc độ hút gió nhanh; nhưng sẽ không phù hợp cho môi trường  axit hoặc nơi có nhiệt độ cao.

• Quạt ly tâm gián tiếp: Bộ phận motor được kết nối với cánh quạt thông qua dây curoa. Khi motor hoạt động, dây curoa sẽ kéo cánh quạt quay theo mang lại khả năng chịu nhiệt cao; đặc biệt là phù hợp với cả trong môi trường axit.  Tuy nhiên, tốc độ hút gió của quạt gián tiếp sẽ không bằng quạt ly tâm trực tiếp.

Loại quạt hút bụi công nghiệp ly tâm thường được sử dụng trong các ngành công nghiệp nặng cần xử lý lượng bụi lớn và nặng như sản xuất xi măng, thép, hóa chất,... trong các hệ thống xử lý bụi và khí thải công nghiệp.

Giá quạt hút bụi công nghiệp

Giá quạt hút bụi công nghiệp có thể rất khác nhau tùy thuộc vào kích thước, công suất và tính năng của quạt. Các yếu tố khác như thương hiệu và nơi mua cũng ảnh hưởng đến giá cả.

• Quạt hút bụi công nghiệp vuông: Dao động trong khoảng từ 1.5 - 4 triệu.

• Quạt hút bụi công nghiệp tròn: Dao động trong khoảng từ 800.000 nghìn - 6.7 triệu.

Tham khảo mức giá bán quạt hút bụi công nghiệp

• Quạt hút bụi công nghiệp xách tay: Dao động trong khoảng từ 2 - 12 triệu.

• Quạt hút bụi công nghiệp hướng trục: Dao động trong khoảng từ 600.000 nghìn - 8.5 triệu.

• Quạt hút bụi công nghiệp ly tâm: Dao động trong khoảng từ 700.000 nghìn - 68 triệu.

Trên đây là tổng hợp các thông tin về quạt hút bụi công nghiệp, mong rằng đã giúp bạn có cái nhìn tổng quan nhất khi muốn đầu tư sử dụng. Để cập nhật thêm những bài viết hay mỗi ngày, bạn đọc hãy truy cập website Kumisai.vn!
