Xéc măng máy nén khí: Phân loại, Cách lắp đặt chi tiết

Xéc măng là một trong những bộ phận nhỏ nhưng đóng vai trò cực kỳ quan trọng trong máy nén khí. Xéc măng hư hỏng, có dấu hiệu mài mòn cần được thay thế, lắp đặt kịp thời.

Xéc măng máy nén khí là gì?

Xéc măng máy nén khí (hay còn gọi là vành chặn pittông) là bộ phận quan trọng trong cấu trúc của máy nén khí.

Chúng thường được làm bằng gang hoặc thép chịu lực và được thiết kế dẹp sát với bề mặt xilanh. Xéc măng giúp tăng hiệu suất hoạt động, ngăn chặn rò rỉ khí và giảm mài mòn bên trong máy nén.

Xéc măng máy nén khí

Phân loại xéc măng máy nén khí

Dựa vào chức năng, xéc măng máy nén khí được chia thành hai loại chính: xéc măng hơi và xéc măng dầu. Mỗi loại đảm nhận một nhiệm vụ khác nhau, nhưng chúng phối hợp chặt chẽ để giúp động cơ hoạt động hiệu quả.

Xéc măng hơi

Xéc măng hơi nằm ở vị trí trên cùng của piston, tiếp xúc trực tiếp với khí cháy trong buồng đốt. Vì vậy, bộ phận này có nhiệm vụ quan trọng trong việc bao kín buồng nén, kiểm soát áp suất và truyền nhiệt.

Xéc măng hơi thường có hình dạng tròn, ôm sát vào thành xi lanh và piston. Để đảm bảo độ kín tối đa, nó được thiết kế với độ đàn hồi cao, giúp ép chặt vào bề mặt xi lanh khi máy hoạt động.

 Xéc măng dầu

Nếu xéc măng hơi chịu trách nhiệm duy trì áp suất nén, thì xéc măng dầu lại đóng vai trò điều tiết dầu bôi trơn, giúp máy vận hành trơn tru mà không bị dư thừa dầu trong xi lanh.

Cũng vì thế mà thiết kế xéc măng dầu đặc biệt hơn, gồm  hai vòng thép mỏng bên ngoài và một vòng đàn hồi hướng tâm ở giữa. Nhờ cấu trúc này, nó có thể thực hiện hai nhiệm vụ đồng thời: Kiểm soát dầu bôi trơn và ngăn dầu tràn vào buồng đốt.

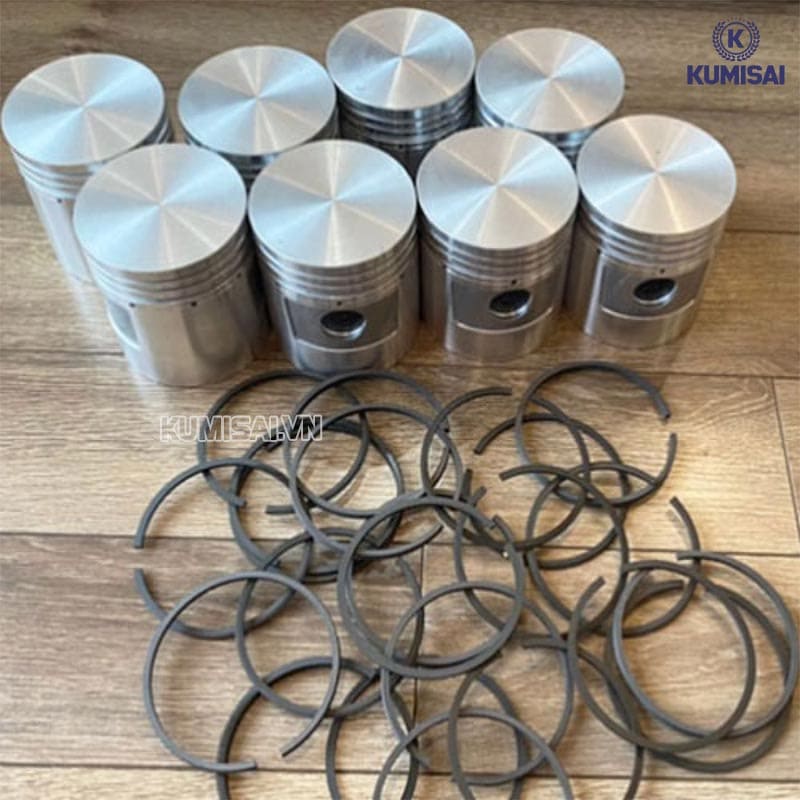

Tìm hiểu về các loại xéc măng máy bơm hơi khí nén

Xéc măng khí có nhiệm vụ gì?

Là một bộ phận nhỏ nhưng cực kỳ quan trọng, xéc măng khí có tác dụng:

Đảm bảo độ kín giữa piston và xi lanh

Xéc măng giúp ngăn khí nén rò rỉ khỏi buồng nén.

Khi piston di chuyển lên xuống, xéc măng ép sát vào thành xi lanh, tạo ra một vòng đệm kín giúp khí nén không bị thất thoát.

Nhờ đó, áp suất trong buồng nén được duy trì ổn định, đảm bảo hiệu suất làm việc của máy.

Hỗ trợ bôi trơn và giảm ma sát

Bộ phận này cũng có vai trò điều tiết lượng dầu bôi trơn giữa piston và thành xi lanh.

Lớp dầu này giúp giảm ma sát khi piston di chuyển, hạn chế mài mòn các chi tiết kim loại.

Nếu xéc măng bị mòn, dầu rất dễ bị tràn vào buồng nén, làm giảm hiệu suất và gây hao dầu nhiều hơn.

Xéc măng khí có tác dụng gì?

Tản nhiệt cho piston

Khi máy nén khí hoạt động, piston sinh ra một lượng nhiệt lớn.

Xéc măng giúp truyền nhiệt từ piston ra thành xi lanh, từ đó làm mát piston và giảm nguy cơ quá nhiệt.

Nếu xéc măng không hoạt động tốt, nhiệt độ cao có thể khiến piston bị giãn nở, thậm chí bó kẹt trong xi lanh.

Ngăn dầu bôi trơn lọt vào buồng nén

Bộ phụ tùng máy nén khí này còn có nhiệm vụ giữ dầu bôi trơn ở bên dưới piston, không để dầu lọt vào không gian buồng nén.

Nếu xéc măng bị mòn, dầu có thể đi vào buồng nén, gây ô nhiễm khí nén và có thể làm hỏng hệ thống lọc khí.

>>> Xem thêm: Tìm hiểu về quy trình bảo dưỡng máy nén khí

Xéc măng khí lắp ở đâu?

Xéc măng được lắp trên pittông của máy nén khí, nằm trong rãnh xéc măng.

Khi pittông di chuyển trong xilanh, xéc măng sẽ tạo ra lớp chắn giữa xilanh và pistông, đảm bảo quá trình nén khí được diễn ra hiệu quả nhất.

Xéc măng khí được lắp ở đâu?

Khi nào cần thay thế xéc măng máy nén khí?

Xéc măng là bộ phận chịu áp lực cao và tiếp xúc trực tiếp với khí nén, dầu bôi trơn, nhiệt độ cao trong quá trình vận hành. Do đó, sau một thời gian sử dụng xuất hiện những dấu hiệu sau là người dùng cần thay thế:

• Máy cần nhiều thời gian hơn để đạt áp suất yêu cầu. Khí nén bị rò rỉ, không giữ được áp suất ổn định.

• Lượng dầu bôi trơn giảm nhanh, phải châm dầu thường xuyên hơn.  Có dấu hiệu dầu lọt vào buồng nén khí, làm khí nén có lẫn dầu.

• Máy nén khí phát ra tiếng gõ, có rung lắc nhẹ, dao động mạnh khi chạy, nhất là khi tăng tải.

• Khí nén có màu trắng đục, hơi nước hoặc dầu bắn ra khi xả van.

• Bạc xéc măng máy nén khí bị mòn, có vết nứt, mất độ đàn hồi, có dấu hiệu sần sùi, không còn trơn nhẵn, ôm sát vào rãnh trên piston.

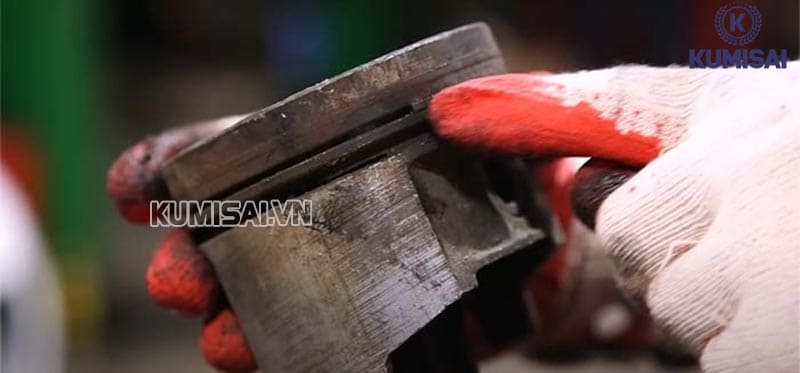

Dấu hiệu cần thay thế bộ xéc măng máy nén khí

Cách thay xéc măng máy nén khí

Cách lắp xéc măng máy nén khí đòi hỏi sự cẩn thận và đúng kỹ thuật để đảm bảo máy hoạt động ổn định sau khi sửa chữa. Dưới đây là các bước cụ thể:

Chuẩn bị dụng cụ và đảm bảo an toàn

• Tắt nguồn điện và xả hết khí trong bình để tránh áp suất dư.

• Chuẩn bị dụng cụ như: cờ lê, tua vít, kìm mỏ quạ, thước đo xéc măng, giẻ lau sạch.

•  Kiểm tra xéc măng mới, đảm bảo đúng kích thước và chất lượng.

 Lưu ý: Đeo găng tay và kính bảo hộ để tránh dầu mỡ bám vào tay và mắt.

Chuẩn bị xéc măng tương thích piston khí nén

 Tháo dỡ piston và xéc măng cũ

• Tháo nắp máy nén khí để lộ bộ phận xi lanh và piston.

• Dùng cờ lê tháo ốc cố định, nhẹ nhàng rút piston ra khỏi xi lanh.

• Kiểm tra tình trạng xéc măng cũ, nếu thấy mòn nhiều hoặc có vết nứt thì cần thay mới.

• Dùng kìm gỡ xéc măng ra khỏi rãnh trên piston một cách cẩn thận, tránh làm xước bề mặt piston.

Chú ý:  Đánh dấu vị trí các bộ phận trước khi tháo để dễ lắp lại đúng vị trí.

Vệ sinh rãnh xéc măng và xi lanh

• Dùng giẻ sạch lau bề mặt piston và rãnh xéc măng, loại bỏ cặn bẩn và dầu cũ.

• Kiểm tra xi lanh có bị trầy xước không, nếu có thì cần đánh bóng hoặc thay thế xi lanh.

Lắp xéc măng mới vào piston

• Lắp xéc măng theo đúng thứ tự: xéc măng khí trên cùng, xéc măng dầu ở dưới.

• Đảm bảo xéc măng ôm khít vào rãnh piston mà không bị lệch.

• Dùng thước đo khe hở xéc măng để đảm bảo khe hở đạt tiêu chuẩn (thường từ 0.2 – 0.5mm, tùy loại máy).

Lắp xéc măng mới vào piston

Lắp piston vào xi lanh và kiểm tra hoạt động

• Đặt piston trở lại xi lanh, đảm bảo xéc măng không bị lệch.

• Siết chặt các ốc cố định, lắp lại nắp máy.

• Khởi động máy, kiểm tra áp suất khí nén, lắng nghe xem có tiếng ồn lạ không.

• Kiểm tra rò rỉ dầu hoặc khí để đảm bảo lắp đúng kỹ thuật.

Sau khi thay xéc măng, chạy thử máy ở chế độ nhẹ trong 15-30 phút trước khi đưa vào hoạt động chính thức.

Bảng giá xéc măng máy nén khí

Cập nhật đầy đủ giá các loại xéc măng máy nén khí cho bạn dễ dàng lựa chọn, cân đối chi phí:
