Motor máy đánh giày và những điều cần biết!

Trong cấu tạo của bất kỳ thiết bị làm sạch tự động nào, động cơ luôn đóng vai trò cốt lõi và motor máy đánh giày cũng không phải ngoại lệ. Dù sở hữu bộ chổi cao cấp hay cảm biến nhạy bén đến đâu, máy sẽ không thể hoạt động nếu thiếu đi bộ phận này. Hãy cùng tìm hiểu tất tần tật về các loại motor phổ biến hiện nay và cách tự nhận biết khi linh kiện này gặp sự cố.

Tổng quan về motor máy đánh giày

Trước khi đi sâu vào cách chọn mua hay sửa chữa, chúng ta cần nắm rõ bản chất cơ bản của động cơ này. Dưới đây là những thông tin cốt lõi giúp bạn hiểu rõ motor hoạt động ra sao.

Motor máy đánh giày là gì? Nhiệm vụ chính

Motor máy đánh giày là động cơ điện đảm nhận nhiệm vụ tạo chuyển động cho toàn bộ hệ thống chổi của thiết bị. Đây được xem là “trái tim” của máy đánh giày.

Bộ phận này có chức năng chuyển đổi điện năng thành cơ năng. Khi được cấp điện, động cơ sẽ sinh ra mô-men xoắn và truyền lực đến trục quay hoặc hệ thống truyền động. Chổi được quay với tốc độ phù hợp. Trong quá trình này, lực ma sát giữa lông chổi và bề mặt giày sẽ loại bỏ bụi bẩn, đồng thời tán đều lớp xi để tạo độ sáng bóng.

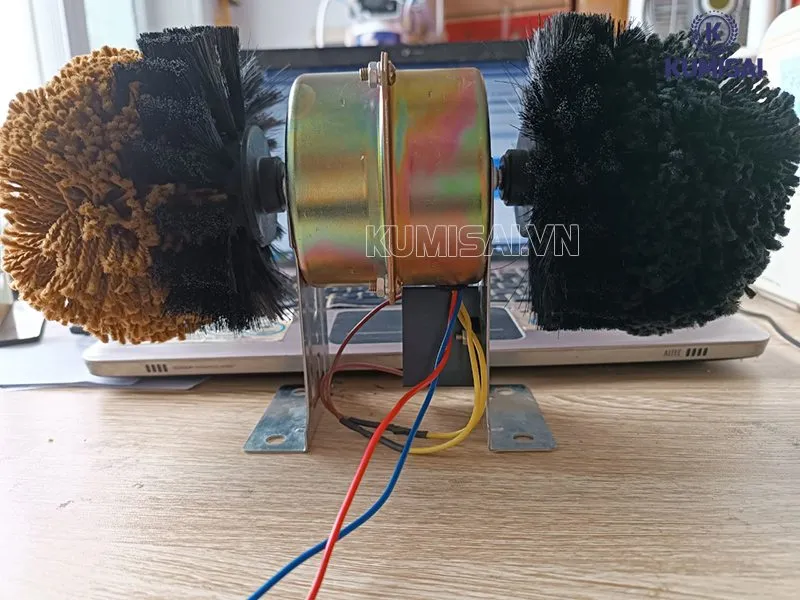

Hiểu rõ về motor máy đánh giày

Trên các dòng máy hiện nay, motor thường sử dụng động cơ điện xoay chiều (AC) hoặc động cơ không chổi than (BLDC). Mức công suất phổ biến thường từ 50 - 200W và tốc độ quay khoảng 1400 - 3000 vòng/phút. Tùy vào thiết kế và mục đích sử dụng, mỗi loại motor sẽ có thông số và khả năng vận hành khác nhau.

Mặc dù vậy, tất cả đều hướng đến mục tiêu mang lại hiệu quả đánh bóng ổn định, bền bỉ và tiết kiệm điện năng.

Nhìn chung, motor máy đánh giày đảm nhận các nhiệm vụ sau:

• Biến đổi điện năng thành chuyển động quay của motor.

• Truyền lực đến trục và các đầu chổi đánh giày.

• Duy trì tốc độ quay ổn định, giúp máy vận hành liên tục và êm ái.

• Phối hợp với bộ điều khiển và cảm biến (trên máy tự động) để khởi động hoặc dừng hoạt động đúng thời điểm.

Vị trí trong cấu tạo tổng thể máy đánh giày

Trong cấu tạo tổng thể, motor thường được bố trí ở trung tâm hoặc phía dưới thân máy. Chi tiết này kết nối trực tiếp với trục chổi thông qua dây curoa, bánh răng hoặc khớp nối truyền động. Nhờ đó, động cơ truyền lực hiệu quả đến các chổi, đồng thời được bảo vệ khỏi bụi bẩn và tác động từ môi trường bên ngoài.

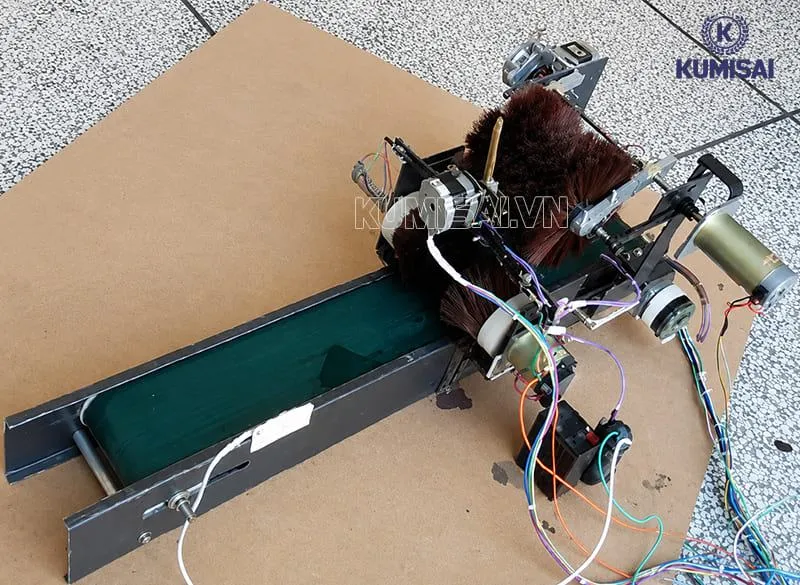

Vị trí của motor máy đánh giày

Để dễ hình dung vị trí của motor, một máy đánh giày tự động thường gồm các bộ phận chính sau:

• Vỏ máy (khung máy): Bảo vệ toàn bộ linh kiện bên trong, thường được làm từ inox, thép sơn tĩnh điện hoặc gỗ.

• Cảm biến hồng ngoại (mắt đọc): Đặt ở cửa đưa giày vào, có nhiệm vụ phát hiện giày và gửi tín hiệu kích hoạt máy.

• Motor (động cơ điện): Nằm ở trung tâm hoặc đáy máy, là bộ phận tạo lực quay cho hệ thống chổi.

• Trục truyền động và bộ chổi: Bao gồm chổi làm sạch và chổi đánh bóng, nhận lực trực tiếp từ motor để thực hiện quá trình vệ sinh giày.

• Hộp chứa xi: Lưu trữ xi đánh giày và tự động cấp một lượng vừa đủ khi người dùng đưa giày vào.

• Thảm hứng bụi: Thu gom bụi bẩn, cát và vụn rác rơi xuống trong quá trình đánh giày.

• Bo mạch điều khiển và nguồn điện: Tiếp nhận tín hiệu từ cảm biến, điều khiển hoạt động của motor và phân phối nguồn điện đến các linh kiện.

Nguyên lý hoạt động của motor máy đánh giày

Để tạo chuyển động cho hệ thống chổi, motor máy đánh giày hoạt động theo quy trình được điều khiển bởi cảm biến và bo mạch.

Quy trình kích hoạt tự động

Quá trình hoạt động của motor máy đánh giày diễn ra theo trình tự sau:

Bước 1: Cảm biến hồng ngoại phát hiện giày

Khi người dùng đưa mũi giày vào khu vực đánh bóng, cảm biến hồng ngoại (hay còn gọi là mắt thần) sẽ phát hiện vật cản thông qua tín hiệu hồng ngoại phản xạ. Đây là tín hiệu đầu tiên để kích hoạt toàn bộ hệ thống.

Bước 2: Cảm biến phát tín hiệu để bo mạch điều khiển xử lý

Ngay sau khi phát hiện giày, cảm biến sẽ truyền tín hiệu điện đến bo mạch điều khiển. Bo mạch tiếp nhận và xử lý tín hiệu để xác định điều kiện khởi động motor.

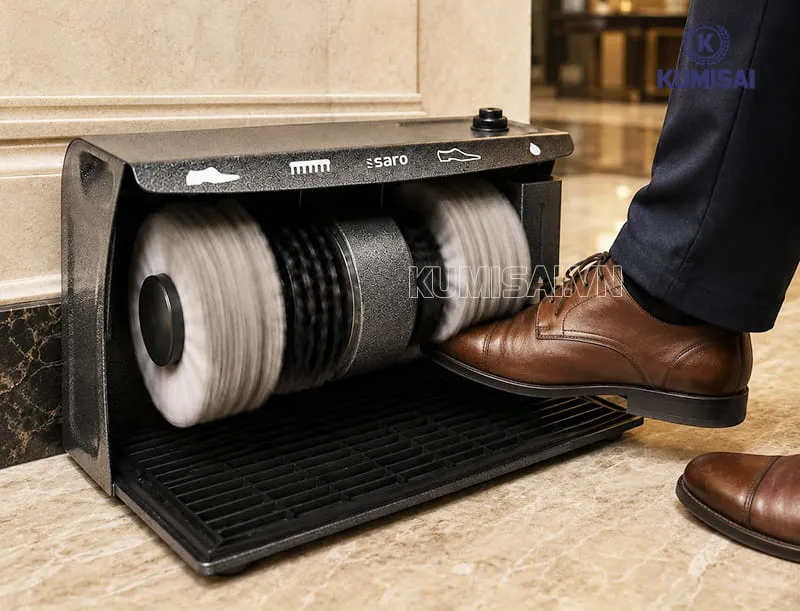

Cảm biến truyền tín hiệu đến bo mạch

Bước 3: Bo mạch cấp nguồn cho motor

Sau khi nhận được tín hiệu hợp lệ, bo mạch sẽ đóng mạch hoặc kích hoạt rơ-le/linh kiện công suất để cấp điện cho motor. Động cơ bắt đầu quay với tốc độ đã được thiết lập sẵn theo thiết kế của nhà sản xuất.

Bước 4: Motor truyền động đến hệ thống chổi

Khi motor hoạt động, lực quay được truyền đến trục và các đầu chổi đánh giày thông qua khớp nối, dây curoa hoặc bánh răng (tùy từng dòng máy). Chổi làm sạch sẽ loại bỏ bụi bẩn, đất cát bám trên giày. Chổi đánh bóng giúp phân bố đều lớp xi và tạo độ sáng cho bề mặt da.

Bước 5: Hệ thống tự động dừng hoạt động

Sau khi người dùng rút giày ra, cảm biến không còn nhận được tín hiệu phản xạ nên sẽ gửi thông báo đến bo mạch điều khiển. Bo mạch sẽ ngắt nguồn cấp cho motor, khiến động cơ dừng quay.

Trên nhiều mẫu máy, motor không dừng ngay lập tức mà tiếp tục hoạt động thêm khoảng 5-30 giây (một số dòng có thể lên đến khoảng 60 giây) theo chế độ hẹn giờ. Điều này nhằm hoàn tất chu trình và bảo vệ động cơ khỏi việc khởi động - dừng liên tục.

Vai trò của bo mạch điều khiển với motor

Bo mạch điều khiển được xem là “bộ não” của máy đánh giày tự động. Bộ phận này có nhiệm vụ tiếp nhận tín hiệu từ cảm biến và điều phối toàn bộ quá trình hoạt động của motor. Nhờ bo mạch, động cơ chỉ hoạt động khi cần thiết, vận hành đúng chu trình và được bảo vệ trước các sự cố điện hoặc cơ khí.

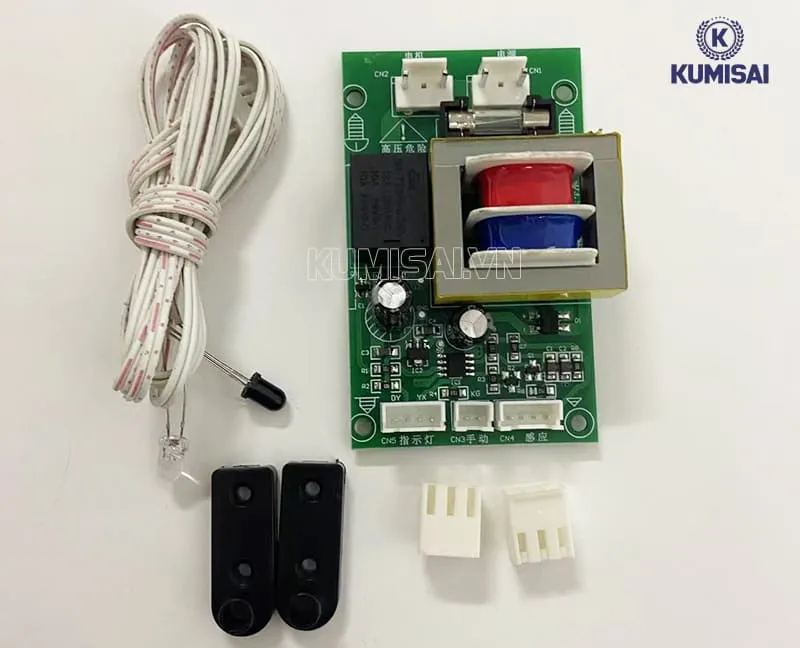

Bo mạch điều khiển giữ vai trò cốt lõi trong hệ thống

Cụ thể, bo mạch điều khiển đảm nhận các chức năng sau:

• Điều phối nguồn điện: Tiếp nhận nguồn điện từ hệ thống, sau đó đóng/ngắt mạch hoặc kích hoạt rơ-le để cấp điện cho motor đúng thời điểm và đúng điện áp làm việc.

• Xử lý tín hiệu từ cảm biến: Nhận tín hiệu từ cảm biến hồng ngoại khi có hoặc không có giày trong vùng nhận diện. Sau đó, bo mạch đưa ra lệnh khởi động hoặc dừng motor một cách tự động.

• Kiểm soát thời gian vận hành: Tích hợp chức năng hẹn giờ, cho phép motor tiếp tục quay trong một khoảng thời gian ngắn sau khi rút giày. Quá trình đánh bóng được hoàn tất và tránh việc khởi động - dừng liên tục.

• Bảo vệ motor: Ở nhiều dòng máy hiện đại, bo mạch còn được tích hợp các mạch bảo vệ quá dòng, quá tải hoặc quá nhiệt. Khi phát hiện động cơ bị kẹt chổi, mắc dị vật hoặc nhiệt độ tăng vượt ngưỡng an toàn, bo mạch sẽ tự động ngắt nguồn để hạn chế hư hỏng và kéo dài tuổi thọ của motor.

• Đồng bộ hoạt động của toàn hệ thống: Bo mạch phối hợp giữa cảm biến, motor và các bộ phận khác như hệ thống cấp xi (nếu có). Nhờ đó, máy vận hành ổn định, tiết kiệm điện năng và mang lại trải nghiệm sử dụng thuận tiện.

Thông số kỹ thuật quan trọng của motor máy đánh giày

Motor máy đánh giày được đánh giá thông qua các thông số kỹ thuật cơ bản dưới đây.

Phân loại motor máy đánh giày

Hiện nay, motor máy đánh giày được chia thành hai loại phổ biến, mỗi loại có đặc điểm và ưu điểm riêng.

Motor chổi than

Motor chổi than là công nghệ truyền động truyền thống và vẫn được sử dụng trên nhiều dòng máy đánh giày phổ thông hiện nay. Loại động cơ này hoạt động nhờ các chổi than (carbon) tiếp xúc trực tiếp với cổ góp để truyền điện vào rotor, từ đó tạo chuyển động quay cho hệ thống chổi.

Ưu điểm:

• Có mức giá phải chăng, phù hợp với các dòng máy phổ thông.

• Thiết kế tối giản, dễ kiểm tra và sửa chữa khi cần.

• Việc thay thế chổi than khi bị mòn khá dễ dàng và chi phí không cao.

Nhược điểm:

• Chổi than và cổ góp tiếp xúc liên tục nên bị mài mòn theo thời gian.

• Phát sinh bụi than trong quá trình sử dụng.

• Độ ồn và ma sát lớn hơn so với motor không chổi than.

• Hiệu suất và khả năng tiết kiệm điện thấp hơn.

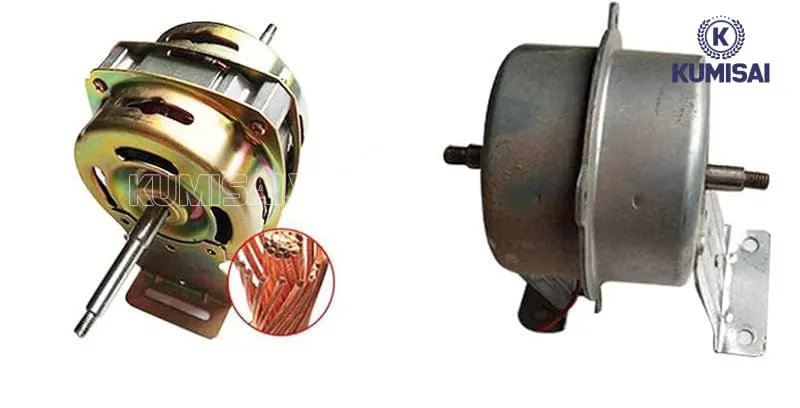

2 Loại motor không chổi than (trái) và motor chổi than (phải)

Motor không chổi than

Motor không chổi than (BLDC - Brushless DC Motor) là dòng động cơ hiện đại. Sản phẩm sử dụng nam châm vĩnh cửu kết hợp với mạch điều khiển điện tử để tạo chuyển động mà không cần chổi than hay cổ góp. Nhờ giảm ma sát cơ học, loại motor này có hiệu suất cao và tuổi thọ vượt trội.

Ưu điểm:

• Hiệu suất cao, thường đạt khoảng 85-90%.

• Hoạt động êm ái với độ rung và tiếng ồn thấp.

• Tiết kiệm điện năng hơn so với motor chổi than.

• Không sinh bụi than và ít phải bảo dưỡng.

• Tuổi thọ cao do không có chi tiết tiếp xúc gây mài mòn.

Nhược điểm:

• Mức chi phí đầu tư ban đầu cao hơn.

• Hệ thống điều khiển điện tử phức tạp nên việc sửa chữa hoặc thay thế linh kiện thường đòi hỏi kỹ thuật chuyên môn.

• Giá linh kiện thay thế cũng cao hơn so với motor chổi than.

>> Tham khảo thêm: Hướng dẫn cách tự chế máy đánh giày dễ làm, hiệu quả

Cách chọn motor máy đánh giày phù hợp

Để đảm bảo hiệu quả hoạt động, bạn nên lựa chọn motor máy đánh giày dựa trên nhu cầu sử dụng và các thông số kỹ thuật.

Theo nhu cầu sử dụng

Tùy vào tần suất sử dụng và số lượng người dùng, mỗi môi trường sẽ phù hợp với một mức công suất motor khác nhau.

Các tiêu chí đánh giá motor tốt

Một motor chất lượng không chỉ có công suất phù hợp mà còn phải đảm bảo khả năng vận hành ổn định và bền bỉ. Vậy nên khi lựa chọn, bạn nên ưu tiên những tiêu chí sau:

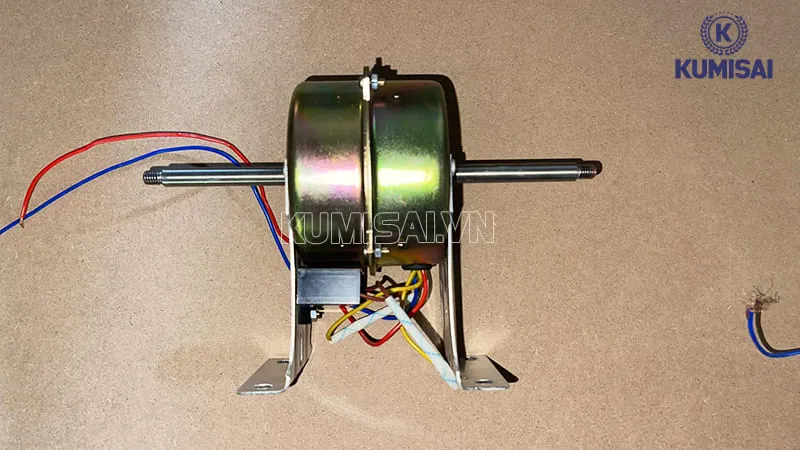

Cách chọn motor máy đánh giày tốt

• Tốc độ quay phù hợp: Khoảng 1400 - 3000 vòng/phút, giúp chổi làm sạch và đánh bóng hiệu quả mà không làm ảnh hưởng đến bề mặt da giày.

• Độ ồn và độ rung thấp: Motor vận hành êm ái, không phát ra tiếng kêu bất thường hoặc rung lắc mạnh trong quá trình hoạt động.

• Khả năng tản nhiệt tốt: Được trang bị hệ thống làm mát hoặc quạt tản nhiệt, đảm bảo động cơ hoạt động ổn định trong thời gian dài mà không bị quá nóng.

• Chất liệu cuộn dây: Nên ưu tiên motor sử dụng 100% dây đồng, vì có khả năng dẫn điện tốt, chịu nhiệt cao và tuổi thọ bền hơn so với dây nhôm.

• Hiệu suất và độ bền: Motor có hiệu suất cao, tiêu thụ điện hợp lý, ít hỏng vặt và hoạt động ổn định trong thời gian dài.

• Chế độ bảo hành rõ ràng: Ưu tiên sản phẩm từ thương hiệu uy tín, có nguồn gốc xuất xứ và chính sách bảo hành đầy đủ.

Những sai lầm cần tránh khi chọn motor máy đánh giày

Khi lựa chọn motor máy đánh giày, nhiều người chỉ quan tâm đến giá thành mà bỏ qua các yếu tố kỹ thuật. Điều này có thể khiến thiết bị nhanh xuống cấp hoặc hoạt động không hiệu quả.

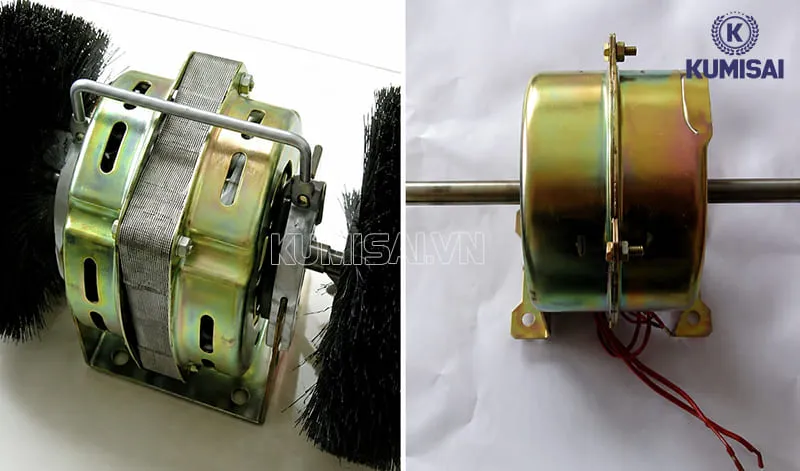

Các lỗi thường gặp khi lựa chọn motor máy đánh giày

Một số sai lầm phổ biến gồm:

• Chọn motor công suất quá nhỏ cho văn phòng hoặc khu vực có tần suất sử dụng cao, khiến động cơ thường xuyên quá tải và giảm tuổi thọ.

• Mua motor giá rẻ, không rõ nguồn gốc, có chất lượng linh kiện kém, tốc độ quay không ổn định và tiêu thụ nhiều điện năng.

• Không quan tâm đến chức năng tự ngắt, trong khi đây là tính năng giúp motor dừng hoạt động sau khoảng 30-60 giây, hạn chế chạy liên tục và tiết kiệm điện.

• Bỏ qua chất lượng cuộn dây và khả năng tản nhiệt, khiến motor dễ nóng, giảm hiệu suất và nhanh hỏng khi vận hành thường xuyên.

• Chọn motor không tương thích với thông số kỹ thuật của máy, dẫn đến khó lắp đặt, hoạt động không ổn định hoặc ảnh hưởng đến các bộ phận khác.

Dấu hiệu nhận biết motor máy đánh giày bị hỏng

Motor là bộ phận hoạt động liên tục. Vì vậy, sau thời gian dài sử dụng, chi tiết có thể bị hao mòn hoặc gặp sự cố do quá tải, nguồn điện không ổn định hay thiếu bảo dưỡng. Do đó, việc nhận biết sớm các dấu hiệu hư hỏng sẽ giúp bạn xử lý kịp thời, tránh ảnh hưởng đến hiệu suất làm sạch và hạn chế phát sinh chi phí sửa chữa.

Các biểu hiện điển hình

Khi motor máy đánh giày gặp sự cố, thiết bị thường xuất hiện một hoặc nhiều dấu hiệu sau:

• Máy không khởi động dù đã cắm điện và bật công tắc.

• Motor quay yếu hoặc tốc độ quay giảm, khiến chổi đánh giày làm sạch kém hiệu quả.

• Chổi quay chậm, quay không đều hoặc ngừng quay, dù máy vẫn có nguồn điện.

• Động cơ phát ra tiếng kêu bất thường như tiếng rít, ù lớn hoặc lạch cạch khi vận hành.

• Motor nóng nhanh, nhiệt độ tăng cao chỉ sau thời gian ngắn hoạt động.

• Xuất hiện mùi khét hoặc mùi cháy, có thể do cuộn dây hoặc chổi than bị hỏng.

• Máy tự động ngắt liên tục hoặc hoạt động lúc chạy lúc dừng.

• Độ rung tăng bất thường, ảnh hưởng đến sự ổn định của toàn bộ thiết bị.

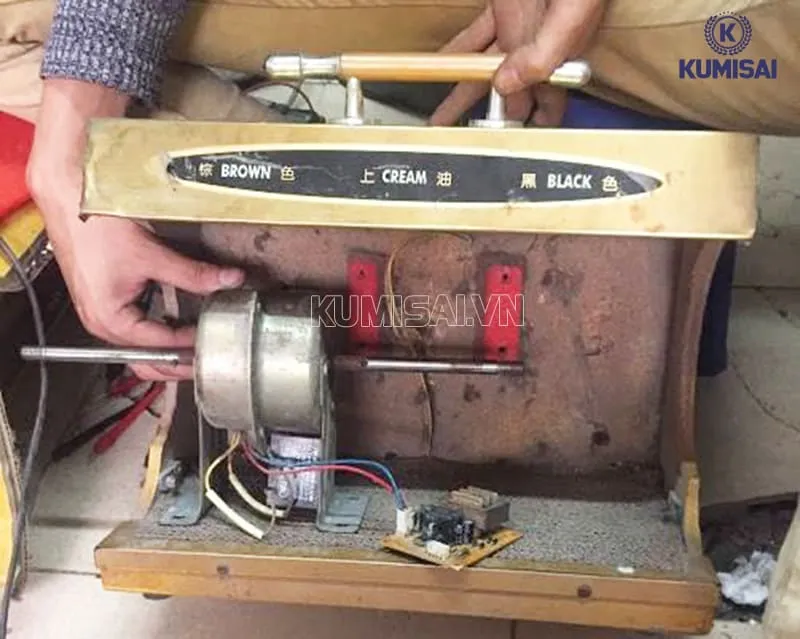

Đừng bỏ qua những dấu hiệu motor máy đánh giày bị hỏng

Các bước kiểm tra trước khi kết luận motor hỏng

Không phải mọi sự cố đều bắt nguồn từ motor. Trước khi kết luận động cơ bị hỏng và tiến hành thay thế, bạn nên kiểm tra lần lượt các bộ phận liên quan theo trình tự sau:

Bước 1: Kiểm tra nguồn điện

Đảm bảo ổ cắm, dây nguồn và công tắc vẫn hoạt động bình thường, không bị lỏng hoặc đứt ngầm.

Bước 2: Kiểm tra cảm biến hồng ngoại

Nếu cảm biến không phát hiện được giày hoặc gửi sai tín hiệu, bo mạch sẽ không cấp điện cho motor dù động cơ vẫn còn tốt.

Bước 3: Kiểm tra bo mạch điều khiển

Quan sát cầu chì, rơ-le hoặc các linh kiện trên bo mạch. Nếu bo mạch bị lỗi, motor sẽ không nhận được nguồn điện để hoạt động.

Bước 4: Kiểm tra hệ thống truyền động

Kiểm tra dây curoa, bánh răng, trục truyền động và các đầu chổi. Trong nhiều trường hợp, motor vẫn quay nhưng chổi không hoạt động do các chi tiết này bị mòn hoặc đứt.

Bước 5: Kiểm tra trực tiếp motor

Quan sát tình trạng chổi than (nếu có), đo điện áp cấp vào motor hoặc kiểm tra cuộn dây bằng đồng hồ đo điện. Nếu motor đã được cấp đúng điện áp nhưng vẫn không quay, quay rất yếu hoặc có mùi khét thì khả năng cao động cơ đã bị hỏng và cần sửa chữa hoặc thay thế.

Lưu ý: Nếu không có kinh nghiệm về điện hoặc kỹ thuật, bạn không nên tự tháo rời motor để kiểm tra. Thay vào đó, hãy liên hệ trung tâm bảo hành hoặc kỹ thuật viên chuyên môn để được kiểm tra chính xác, tránh làm hư hỏng thêm các linh kiện khác của máy.

Hiểu rõ về motor máy đánh giày sẽ giúp bạn chủ động hơn trong việc lựa chọn, sử dụng và bảo trì thiết bị. Đầu tư vào một motor chất lượng cùng với việc bảo dưỡng đúng cách không chỉ nâng cao hiệu quả đánh bóng mà còn góp phần kéo dài tuổi thọ của toàn bộ máy.
