Cảm biến máy đánh giày: Định nghĩa, Phân loại, Nguyên lý hoạt động

Cảm biến máy đánh giày là linh kiện xuất hiện trên đa số các dòng máy đánh giày tự động hiện nay. Tuy có kích thước nhỏ nhưng đây lại là một chi tiết quan trọng trong cấu tạo của máy. Cùng khám phá mọi thông tin về bộ phận này trong nội dung sau.

Cảm biến máy đánh giày là gì?

Cảm biến máy đánh giày là bộ phận điện tử được tích hợp trong máy đánh giày tự động. Chi tiết này có chức năng nhận biết sự hiện diện của giày hoặc bàn chân thông qua tín hiệu cảm biến. Bộ phận này giúp máy nhận diện khi có người sử dụng để thực hiện cơ chế vận hành tự động theo thiết kế của nhà sản xuất.

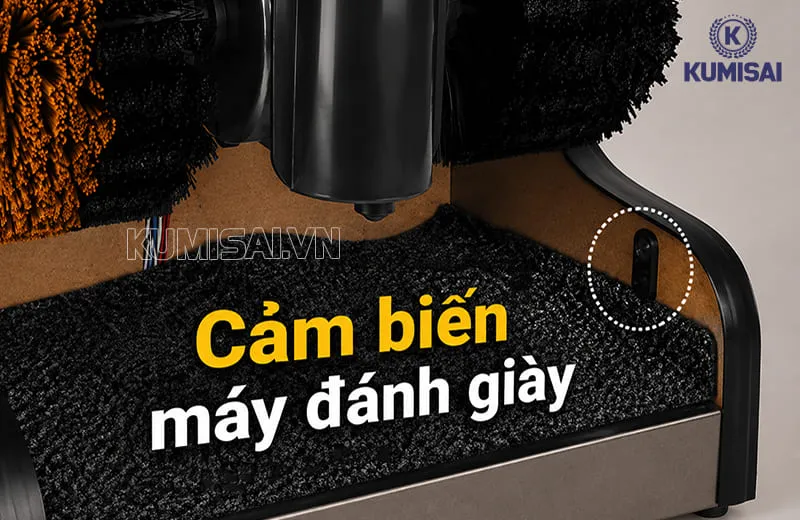

Tìm hiểu về cảm biến máy đánh giày

Vì sao cảm biến máy đánh giày lại quan trọng?

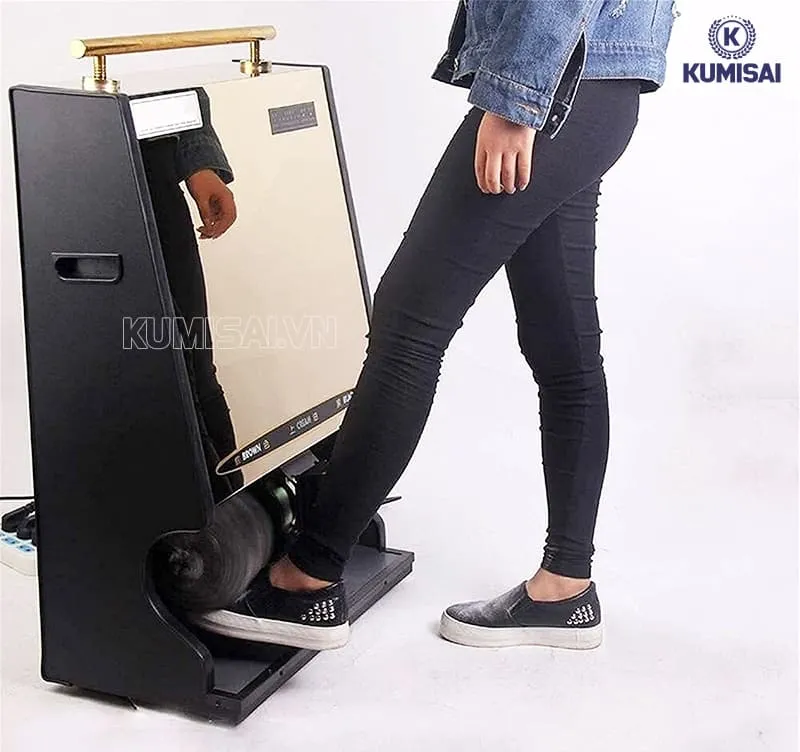

Cảm biến trên máy đánh giày đóng vai trò quan trọng

Mặc dù có kích thước nhỏ, cảm biến lại góp phần nâng cao hiệu quả vận hành của máy đánh giày. Cụ thể như sau:

• Tiện lợi và nhanh chóng: Với cảm biến hồng ngoại, máy sẽ tự động khởi động khi phát hiện có giày đưa vào và tự dừng khi người dùng rút giày ra. Thao tác diễn ra nhanh chóng mà không cần bật/tắt trong mỗi lần sử dụng. Nhờ đó, việc đánh giày trở nên đơn giản, thuận tiện và phù hợp với môi trường có tần suất sử dụng cao như văn phòng, khách sạn, trung tâm thương mại hay tòa nhà.

• Tiết kiệm điện năng: Cảm biến chỉ kích hoạt động cơ khi đáp ứng điều kiện hoạt động, chẳng hạn như phát hiện giày hoặc có lực tác động lên cảm biến. Máy dừng khi không sử dụng, từ đó giảm điện năng tiêu thụ, hạn chế lãng phí và tối ưu chi phí vận hành.

• Tăng tuổi thọ của máy: Nhờ chỉ hoạt động khi có tín hiệu từ cảm biến, mô tơ, chổi đánh bóng và các bộ phận truyền động được giảm thời gian hoạt động không cần thiết. Điều này giúp hạn chế hao mòn linh kiện, duy trì hiệu suất ổn định và kéo dài tuổi thọ của thiết bị. Trên một số dòng máy hiện đại, cảm biến còn kết hợp với mạch điều khiển để bảo vệ động cơ, giảm nguy cơ quá tải và nâng cao độ bền của toàn bộ hệ thống.

Các loại cảm biến được dùng trong máy đánh giày

Máy đánh giày tự động hiện nay chủ yếu sử dụng 2 loại cảm biến để nhận diện người dùng và kích hoạt quá trình vận hành.

Cảm biến hồng ngoại (mắt thần)

Cảm biến hồng ngoại là loại cảm biến phổ biến nhất trên các dòng máy đánh giày hiện đại. Bộ phận này gồm mắt phát ra tia hồng ngoại và mắt thu tiếp nhận tia phản xạ.

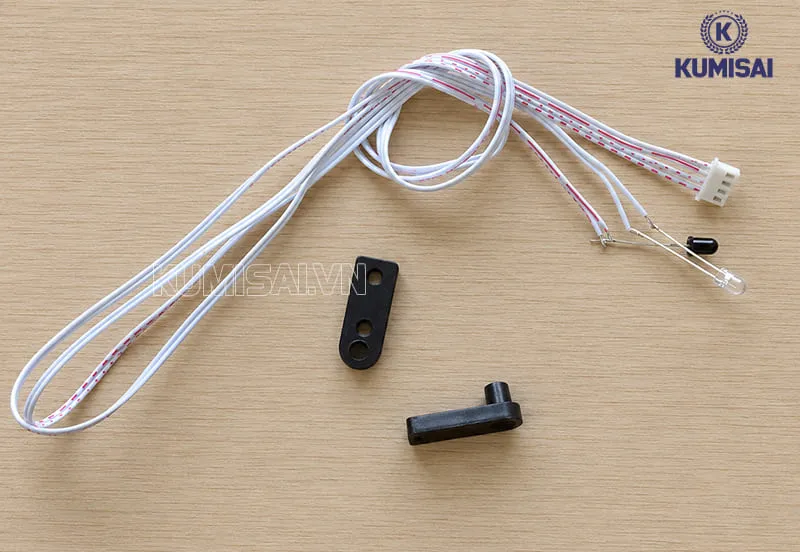

Loại cảm biến hồng ngoại

Trong quá trình hoạt động, cảm biến liên tục phát tia hồng ngoại. Khi người dùng đưa giày vào vùng quét, tia hồng ngoại bị cản hoặc phản xạ trở lại mắt thu. Bo mạch sẽ nhận tín hiệu này và tự động kích hoạt động cơ để các chổi bắt đầu quay làm sạch, đánh bóng giày. Sau khi rút chân ra, máy thường tiếp tục hoạt động thêm khoảng 3-60 giây (tùy từng model) rồi tự động ngắt.

Nhờ cơ chế nhận diện không cần tiếp xúc, cảm biến hồng ngoại có khả năng phản hồi nhanh. Thiết bị được sử dụng tiện lợi và hạn chế hao mòn cơ học, góp phần kéo dài tuổi thọ của máy.

Cảm biến trọng lực (tiếp xúc cơ)

Cảm biến trọng lực hoạt động dựa trên lực tác động trực tiếp từ bàn chân hoặc giày. Loại cảm biến này thường được thiết kế dưới dạng công tắc hành trình hoặc bàn đạp cơ học đặt bên dưới khay đứng của máy.

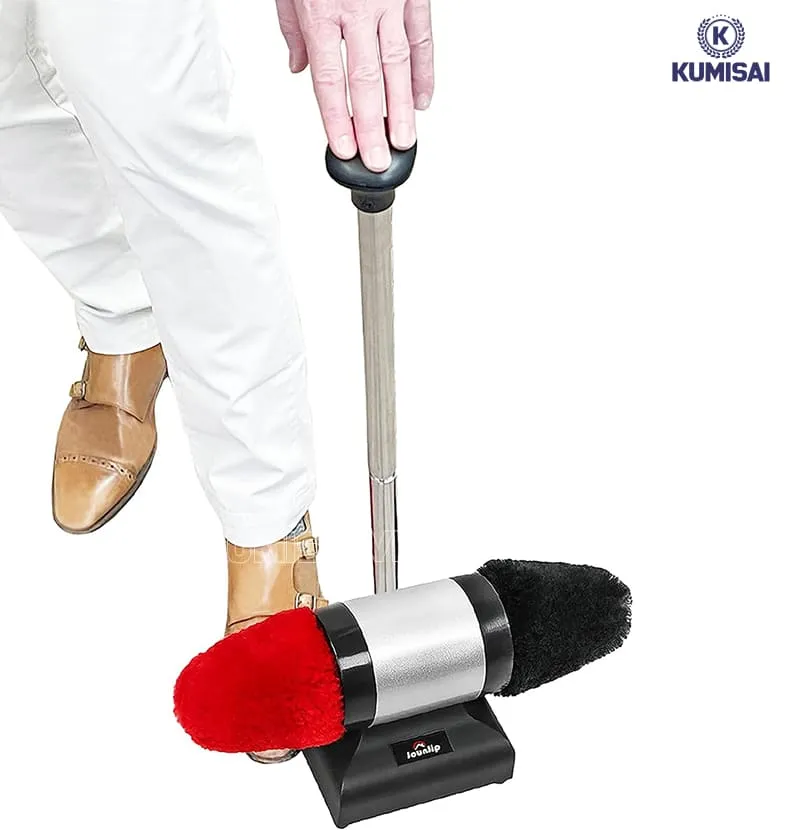

Loại cảm biến trọng lực

Khi người dùng đặt chân lên vị trí quy định, trọng lượng sẽ tạo áp lực làm đóng công tắc cơ học. Mạch điện được nối kín và động cơ lập tức hoạt động để thực hiện quá trình đánh giày. Khi nhấc chân ra, lò xo sẽ đưa công tắc trở về vị trí ban đầu, ngắt mạch điện và dừng máy.

So với cảm biến hồng ngoại, cảm biến trọng lực có kết cấu đơn giản, độ bền cao và ít bị ảnh hưởng bởi ánh sáng môi trường, nhờ đó hạn chế tình trạng kích hoạt ngoài ý muốn. Tuy nhiên, người dùng cần có thao tác tiếp xúc trực tiếp để máy bắt đầu vận hành.

Nguyên lý hoạt động của cảm biến máy đánh giày

Để máy đánh giày có thể tự động khởi động và dừng đúng thời điểm, cảm biến sẽ hoạt động theo một nguyên lý nhất định kết hợp với bo mạch điều khiển và động cơ.

Sơ đồ vận hành từng bước

Quá trình vận hành của máy đánh giày tự động thường diễn ra theo 5 bước sau:

Bước 1: Trạng thái chờ

Khi máy được cấp nguồn, bộ phát LED hồng ngoại liên tục phát tia đến bộ thu. Nếu bộ thu vẫn nhận được tín hiệu, bo mạch điều khiển sẽ xác định chưa có giày trong vùng cảm biến. Lúc này, động cơ vẫn ở trạng thái nghỉ, chổi không quay.

Bước 2: Nhận diện giày

Khi người dùng đưa giày vào khoang chổi, tia hồng ngoại bị che khuất hoặc bộ thu không còn nhận được tín hiệu. Cảm biến sẽ ngay lập tức gửi tín hiệu thay đổi trạng thái đến bo mạch điều khiển.

Cách thức hoạt động của cảm biến máy đánh giày

Bước 3: Kích hoạt hệ thống

Sau khi nhận tín hiệu từ cảm biến, bo mạch xử lý và cấp nguồn cho động cơ (thông qua rơ le hoặc linh kiện đóng cắt điện tử tùy từng thiết kế). Motor bắt đầu quay, làm cho các chổi làm sạch và đánh bóng giày hoạt động. Toàn bộ quá trình phản hồi thường diễn ra trong chưa đến 0.5 giây.

Bước 4: Đánh bóng giày

Các chổi quay liên tục để loại bỏ bụi bẩn và đánh bóng bề mặt da. Người dùng chỉ cần di chuyển giày nhẹ nhàng qua lại. Khi đó, các mặt chổi tiếp xúc đều với toàn bộ bề mặt, giày sạch và bóng hơn.

Bước 5: Tự động ngắt

Khi rút giày khỏi vùng cảm biến, tia hồng ngoại được kết nối lại. Tuy nhiên, bo mạch không ngắt động cơ ngay mà kích hoạt bộ đếm thời gian. Sau khoảng 3-60 giây (tùy từng model), nếu không phát hiện tín hiệu mới, động cơ sẽ tự động dừng hoàn toàn.

Vai trò của bo mạch điều khiển

Bo mạch điều khiển máy đánh giày được xem là trung tâm xử lý của toàn bộ hệ thống. Bộ phận này chịu trách nhiệm tiếp nhận tín hiệu từ cảm biến, xử lý theo chương trình được lập trình sẵn và điều khiển hoạt động của động cơ.

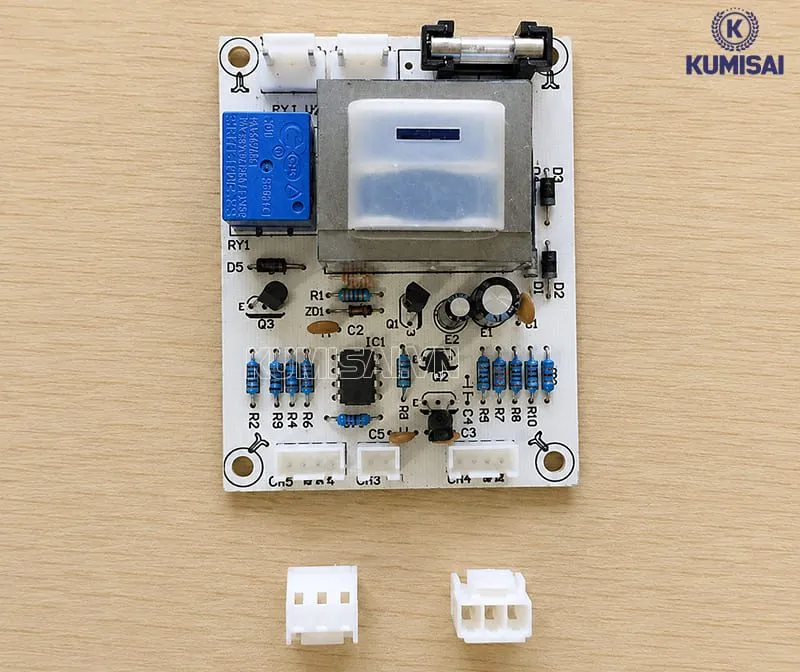

Bo mạch điều khiển máy đánh giày

Các chức năng chính của bo mạch gồm:

• Tiếp nhận và xử lý tín hiệu từ cảm biến: Bo mạch nhận tín hiệu từ cảm biến hồng ngoại hoặc cảm biến trọng lực, sau đó xác định thời điểm kích hoạt hoặc dừng động cơ.

• Điều khiển hoạt động của động cơ: Sau khi xử lý tín hiệu, bo mạch cấp hoặc ngắt nguồn điện cho mô tơ. Chổi đánh giày sẽ quay đúng lúc và dừng khi không còn điều kiện hoạt động.

• Đồng bộ các bộ phận của máy: Bo mạch phối hợp hoạt động giữa cảm biến, động cơ và các linh kiện khác để máy vận hành trơn tru, tránh tình trạng hoạt động sai chu trình.

• Bảo vệ hệ thống điện: Trên nhiều dòng máy hiện đại, bo mạch được tích hợp các chức năng bảo vệ như chống quá tải, quá dòng hoặc chập mạch. Điều này góp phần nâng cao độ an toàn và kéo dài tuổi thọ thiết bị.

• Nâng cao hiệu quả vận hành: Việc điều khiển chính xác thời điểm khởi động và dừng giúp giảm điện năng tiêu thụ, hạn chế hao mòn linh kiện và duy trì hiệu suất hoạt động.

Cơ chế tự ngắt thông minh

Một điểm đặc trưng của máy đánh giày tự động là không dừng ngay lập tức khi người dùng rút giày ra. Điều này được thiết kế nhằm mang lại trải nghiệm sử dụng mượt mà hơn.

Trong thực tế, người dùng thường di chuyển hoặc nhấc giày ra vào nhiều lần trong quá trình đánh bóng. Nếu động cơ ngắt ngay khi cảm biến tạm thời không phát hiện giày, máy sẽ liên tục bật và tắt. Điều này có thể gây khó chịu và làm giảm tuổi thọ của các linh kiện.

Ngoài ra, khoảng thời gian chạy thêm còn giúp lớp xi được chổi phân bố đều hơn trên bề mặt da, từ đó tăng độ bóng và hoàn thiện quá trình đánh giày trước khi máy dừng hẳn.

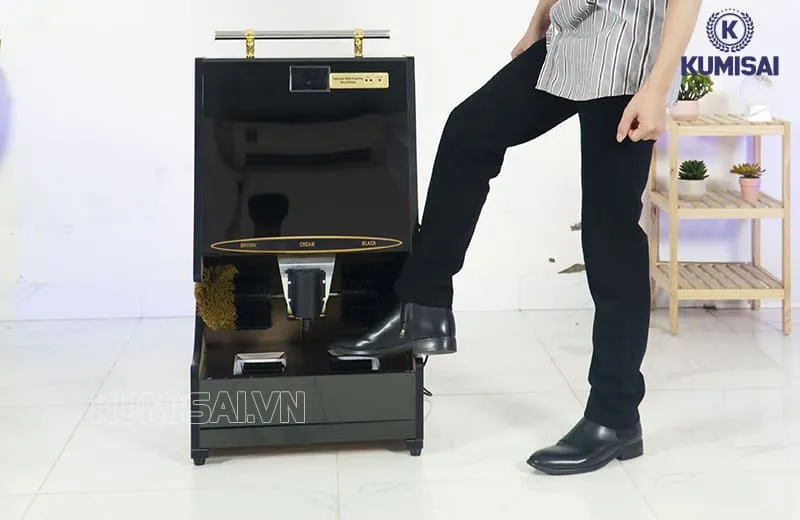

Cơ chế tự ngắt của máy đánh giày

Sau khi cảm biến xác nhận không còn giày trong vùng nhận diện, bo mạch sẽ kích hoạt bộ đếm thời gian. Nếu trong khoảng thời gian này không có tín hiệu mới, động cơ mới được ngắt hoàn toàn. Thời gian tự ngắt thực tế phụ thuộc vào từng nhà sản xuất và model máy, thường dao động từ 3-60 giây:

• Đối với các dòng máy đánh giày gia đình, thời gian chờ phổ biến khoảng 3-10 giây.

• Nhiều mẫu máy dùng tại khách sạn, văn phòng hoặc trung tâm thương mại được cài đặt ở mức 30-60 giây để người dùng có đủ thời gian hoàn thiện thao tác đánh bóng mà không cần kích hoạt lại máy nhiều lần.

Cách nhận biết cảm biến máy đánh giày bị hỏng

Khi cảm biến gặp sự cố, máy đánh giày sẽ hoạt động không ổn định hoặc không thể tự động khởi động. Dưới đây là những dấu hiệu để bạn dễ dàng nhận biết.

Máy không tự khởi động khi đưa giày vào

Đây là dấu hiệu phổ biến nhất khi cảm biến gặp sự cố. Dù máy đã được cấp nguồn và đặt ở chế độ tự động, khi đưa giày vào đúng vị trí, chổi vẫn không quay và mô tơ không hoạt động. Nguyên nhân có thể do mắt cảm biến bị bám bẩn, lệch vị trí hoặc hỏng linh kiện bên trong khiến máy không nhận diện được vật thể.

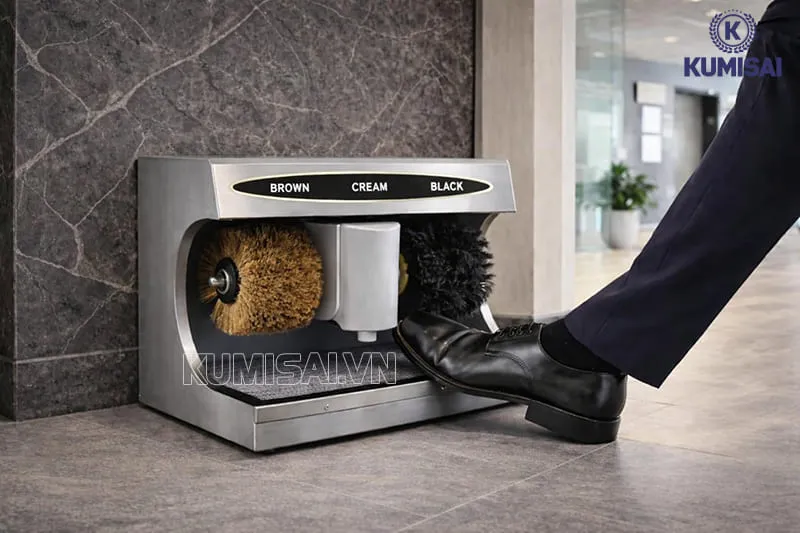

Lỗi cảm biến khiến máy đánh giày không tự khởi động khi đưa giày vào

Máy chạy liên tục dù đã lấy giày ra

Thông thường, sau khi người dùng rút giày khỏi vùng cảm biến, máy sẽ tự động dừng sau vài giây. Nếu motor vẫn hoạt động liên tục và không tự ngắt, rất có thể cảm biến đang truyền tín hiệu sai hoặc bị kẹt ở trạng thái nhận diện. Tình trạng này không chỉ gây lãng phí điện năng mà còn làm giảm tuổi thọ của động cơ và chổi đánh giày.

Máy chỉ hoạt động khi bật công tắc thủ công

Một dấu hiệu khác cho thấy cảm biến bị hỏng là máy chỉ hoạt động khi người dùng nhấn nút hoặc bật công tắc cưỡng bức. Chế độ tự động gần như mất tác dụng do cảm biến không còn gửi tín hiệu đến bo mạch điều khiển.

Nếu tình trạng này kéo dài, bạn nên kiểm tra hoặc thay mới cảm biến để khôi phục chức năng tự động của máy.

Máy tự ngắt khi đang đánh giày

Máy khởi động bình thường nhưng chỉ hoạt động khoảng 3-5 giây rồi dừng hẳn dù giày vẫn đang ở trong vùng cảm biến cũng là dấu hiệu cần lưu ý. Nguyên nhân có thể do cảm biến nhận tín hiệu không ổn định, độ nhạy bị suy giảm hoặc dây kết nối bị lỏng, khiến quá trình nhận diện bị gián đoạn.

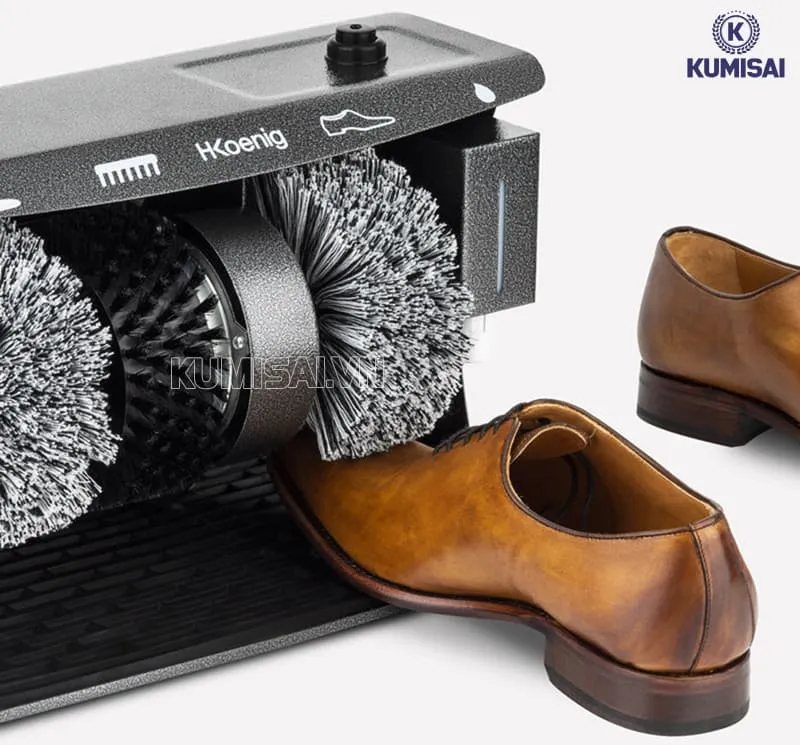

Lỗi cảm biến nhận tín hiệu không ổn định

Đèn báo cảm biến hoạt động bất thường

Đối với các dòng máy đánh giày được trang bị đèn LED báo trạng thái cảm biến, nếu đèn không sáng, nhấp nháy liên tục hoặc hiển thị sai trạng thái khi đưa giày vào, khả năng cao cảm biến hoặc bo mạch điều khiển đang gặp trục trặc. Đây là dấu hiệu giúp người dùng phát hiện lỗi khá nhanh mà không cần tháo máy.

Cảm biến bị bám bẩn hoặc hư hỏng vật lý

Quan sát trực tiếp cũng có thể giúp bạn nhận biết cảm biến đang gặp vấn đề. Nếu mắt cảm biến bị phủ nhiều bụi, dính xi đánh giày, nứt vỡ hoặc dây kết nối bị đứt, lỏng… khả năng nhận diện sẽ giảm đáng kể. Trong nhiều trường hợp, chỉ cần vệ sinh sạch mắt cảm biến và kiểm tra lại các đầu nối là máy có thể hoạt động bình thường.

Tuy nhiên, nếu cảm biến đã hỏng linh kiện bên trong, giải pháp tối ưu là thay thế bằng cảm biến mới để đảm bảo máy vận hành ổn định và chính xác.

Những lưu ý để cảm biến máy đánh giày hoạt động bền bỉ

Để cảm biến hoạt động ổn định và bền bỉ, người dùng cần lưu ý một số điểm quan trọng trong quá trình sử dụng và bảo dưỡng máy đánh giày.

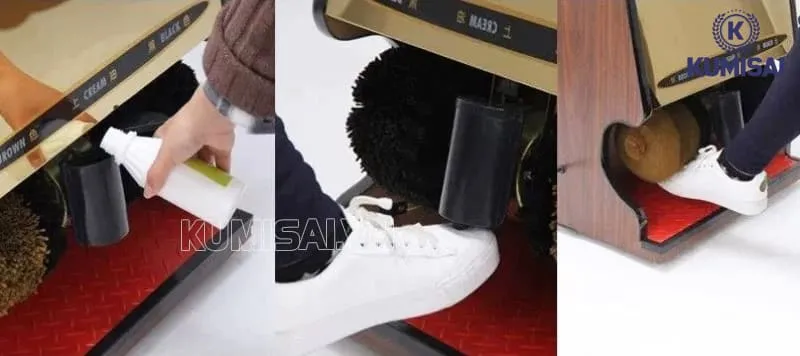

Chú ý không che khuất mắt cảm biến

• Vị trí đặt máy: Đặt máy ở nơi thoáng mát, khô ráo, tránh nơi ẩm ướt (nhà tắm, ngoài trời không có mái che) để hạn chế chập cháy và ẩm mốc bo mạch cảm biến. Tránh ánh nắng mặt trời chiếu trực tiếp vì tia cực tím có thể làm sai lệch tia hồng ngoại của cảm biến.

• Vệ sinh mắt cảm biến: Sau một thời gian sử dụng, bụi bẩn hoặc vệt xi đánh giày có thể bám vào mắt đọc (thường nằm ở hộc chứa), làm cảm biến kém nhạy hoặc nhận diện sai. Bạn nên dùng khăn mềm, khô hoặc tăm bông để lau nhẹ nhàng định kỳ.

• Sử dụng xi đúng loại: Chỉ dùng loại xi lỏng chuyên dụng cho máy đánh giày. Tránh để xi đặc, cặn bẩn hoặc các vật lạ rơi vào hộc cảm biến làm che khuất hoặc gây hỏng bộ phận phát/nhận tín hiệu.

• Tránh vật cản cố định: Không để các vật dụng, giày dép hoặc dây điện chắn ngang trước hộc cảm biến trong thời gian dài khi không sử dụng. Việc này khiến cảm biến phải hoạt động liên tục (phát tia hồng ngoại), dẫn đến nhanh hỏng và tiêu hao điện năng vô ích.

• Nguồn điện ổn định: Sử dụng nguồn điện áp đúng định mức. Nếu khu vực của bạn có điện áp chập chờn, hãy sử dụng thêm ổn áp để bảo vệ toàn bộ hệ thống mạch điện và cảm biến bên trong máy.

• Thao tác đúng nhịp: Khi đưa giày vào máy, hãy đưa vào và rút ra dứt khoát theo hướng dẫn của từng dòng máy. Không nhấp nháy chân liên tục trước cảm biến vì sẽ làm rơle và bộ đếm thời gian bị quá tải.

Gợi ý các dòng máy đánh giày có cảm biến tốt nhất

Mỗi thương hiệu máy đánh giày đều sử dụng công nghệ cảm biến với những ưu điểm riêng. Bảng dưới đây sẽ giúp bạn dễ dàng so sánh và lựa chọn sản phẩm phù hợp.

Tóm lại, cảm biến máy đánh giày là bộ phận quan trọng giúp thiết bị tự động nhận diện, khởi động và dừng đúng thời điểm. Lựa chọn máy có cảm biến chất lượng và bảo dưỡng định kỳ sẽ giúp thiết bị vận hành ổn định, bền bỉ và nâng cao hiệu quả sử dụng.
