Khí nén thủy lực: Định nghĩa, Cấu trúc, Ưu - nhược điểm

Khí nén thủy lực - Giải pháp tạo ra lực và chuyển động phù hợp với hệ thống có tích hợp các thiết bị điều khiển tự động. Dưới đây là tổng hợp các thông tin chi tiết về công nghệ nén khí này!

Khí nén thủy lực là gì? Hệ thống nén khí thủy lực là gì?

Khí nén thủy lực hay hệ thống thủy lực khí nén là một hệ thống kết hợp cả công nghệ thủy lực và khí nén để truyền động và điều khiển các thiết bị cơ khí. Đây là một giải pháp tích hợp giúp tận dụng những ưu điểm của cả hai loại hệ thống:

Khí nén - thủy lực là gì?

• Thủy lực: Sử dụng chất lỏng, thường là dầu thủy lực, để truyền tải năng lượng với áp suất cao, cho phép tạo ra lực lớn và điều khiển chính xác. Thủy lực thường được sử dụng trong các ứng dụng đòi hỏi sức mạnh và độ bền, chẳng hạn như trong máy móc công nghiệp nặng, máy ép thủy lực, và các thiết bị nâng hạ.

• Khí nén: Sử dụng khí nén (thường là không khí) để truyền động. Khí nén được nén lại bằng máy nén khí và sau đó được phân phối qua hệ thống ống dẫn để cung cấp năng lượng cho các thiết bị như xy lanh khí, động cơ khí nén. Khí nén được sử dụng trong các ứng dụng yêu cầu sự linh hoạt, phản hồi nhanh và an toàn như trong các hệ thống tự động hóa công nghiệp, robot, và các thiết bị làm việc ở môi trường dễ cháy nổ.

Cấu trúc của hệ thống nén khí thủy lực như thế nào?

Cấu trúc của hệ thống nén khí thủy lực bao gồm các bộ phận chính như sau:

1. Trạm nguồn

• Máy bơm khí nén: Tạo ra khí nén từ không khí xung quanh và nén nó vào hệ thống để sử dụng.

• Bình tích áp: Lưu trữ khí nén ở áp suất cao để đảm bảo hệ thống luôn có đủ năng lượng khi cần thiết.

Trạm nguồn - Hệ thống nén khí

• Các thiết bị an toàn: Bảo vệ hệ thống khỏi các tình huống nguy hiểm như quá áp, bao gồm van an toàn, van giảm áp.

• Thiết bị xử lý khí nén: Bao gồm bộ lọc bụi, bộ loại bỏ hơi nước, bộ sấy khô để đảm bảo khí nén trong hệ thống sạch và không có tạp chất, giúp kéo dài tuổi thọ của các thiết bị và đảm bảo hiệu quả hoạt động.

2. Khối điều khiển

• Các phần tử xử lý tín hiệu điều khiển: Bao gồm các cảm biến, van điều khiển, bộ xử lý tín hiệu dùng để giám sát và điều khiển hoạt động của hệ thống theo các yêu cầu đặt ra.

• Các phần tử điều khiển đảo chiều cơ cấu chấp hành: Điều khiển hướng chuyển động của các thiết bị chấp hành (như xi lanh, động cơ) bằng cách điều chỉnh dòng khí nén hoặc dòng chất lỏng thủy lực.

3. Khối các thiết bị chấp hành

• Xi lanh: Thiết bị chuyển đổi năng lượng khí nén hoặc thủy lực thành chuyển động tịnh tiến để thực hiện các tác vụ cơ học.

Khối điều khiển & khối các thiết bị chấp nhận

• Động cơ khí nén: Sử dụng khí nén để tạo ra chuyển động quay, dùng trong các ứng dụng cần mô-men xoắn.

• Giác hút: Sử dụng lực hút từ khí nén để nâng hoặc giữ các vật thể, thường được dùng trong các hệ thống tự động hóa.

>>> Xem thêm: Tìm hiểu về tiêu chuẩn chất lượng khí nén

Nguyên lý hoạt động cơ bản của hệ thống khí nén thủy lực

Nguyên lý hoạt động của hệ thống khí nén thủy lực dựa trên sự kết hợp giữa hai công nghệ: khí nén và thủy lực. Hệ thống này sử dụng khí nén để tạo áp suất và năng lượng ban đầu, sau đó truyền năng lượng này qua chất lỏng thủy lực để thực hiện các tác vụ cơ khí. Dưới đây là mô tả chi tiết:

Hệ thống bắt đầu với máy nén khí, nơi không khí từ môi trường được hút vào và nén lại để tạo ra khí nén có áp suất cao. Khí nén này được lưu trữ trong một bình tích áp hoặc được chuyển trực tiếp vào hệ thống. Khí nén từ bình tích áp hoặc từ máy nén khí sẽ được dẫn qua các ống dẫn đến các bộ phận khác nhau của hệ thống. Trong quá trình này, khí nén có thể được qua các thiết bị xử lý như lọc, loại bỏ nước và sấy khô để đảm bảo chất lượng khí nén.

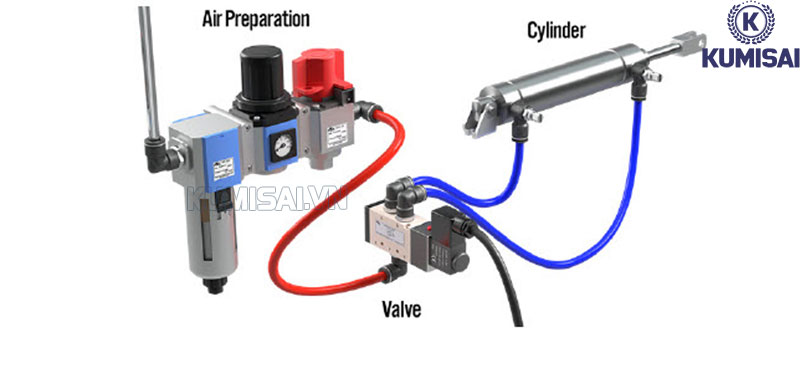

Nguyên lý hoạt động chung của hệ thống khí nén thủy lực

Khí nén có thể được sử dụng để điều khiển các van thủy lực. Khi van mở, khí nén đẩy chất lỏng (thường là dầu thủy lực) vào hệ thống thủy lực.

Dầu thủy lực được bơm vào hệ thống dưới áp lực cao, tạo ra lực lớn để điều khiển các cơ cấu chấp hành như xi lanh thủy lực, động cơ thủy lực. Khi dầu thủy lực được dẫn vào xi lanh, áp suất của chất lỏng tạo ra lực đẩy piston trong xi lanh, làm cho nó di chuyển. Chuyển động này có thể là chuyển động tịnh tiến hoặc quay, tùy thuộc vào thiết kế của xi lanh và hệ thống. Tương tự, động cơ thủy lực sử dụng áp suất của dầu thủy lực để tạo ra chuyển động quay, dùng trong các ứng dụng yêu cầu mô-men xoắn lớn.

Hệ thống điều khiển, bao gồm các van, cảm biến, bộ xử lý tín hiệu, giám sát sẽ điều chỉnh các thông số như áp suất, lưu lượng và vị trí của các bộ phận chấp hành để đảm bảo hệ thống hoạt động theo yêu cầu. Sau khi đã hoàn thành nhiệm vụ, dầu thủy lực sẽ được dẫn trở lại bình chứa hoặc tiếp tục được bơm vào hệ thống để tái sử dụng.

Trong một số ứng dụng, khí nén có thể được sử dụng để điều khiển các bộ phận thủy lực (như van điều khiển) hoặc kết hợp trực tiếp trong các hệ thống giảm xóc, nơi khí nén và dầu thủy lực làm việc cùng nhau để tạo ra hệ thống giảm chấn hiệu quả hơn.

Ưu - Nhược điểm của hệ thống khí nén thủy lực

Để hiểu rõ hơn về hệ thống khí nén thủy lực, chúng ta hãy cùng đi khám phá các ưu điểm và nhược dưới đây:

1. Ưu điểm

• Không khí có khả năng chịu nén và đàn hồi tốt, cho phép lưu trữ trong các bình với áp suất cao. Điều này giúp tiết kiệm không gian và dễ dàng lưu trữ năng lượng.

• Khí nén có thể được sử dụng trong nhiều ứng dụng khác nhau như vận hành máy móc, truyền động, làm sạch và nhiều công việc khác trong các ngành công nghiệp.

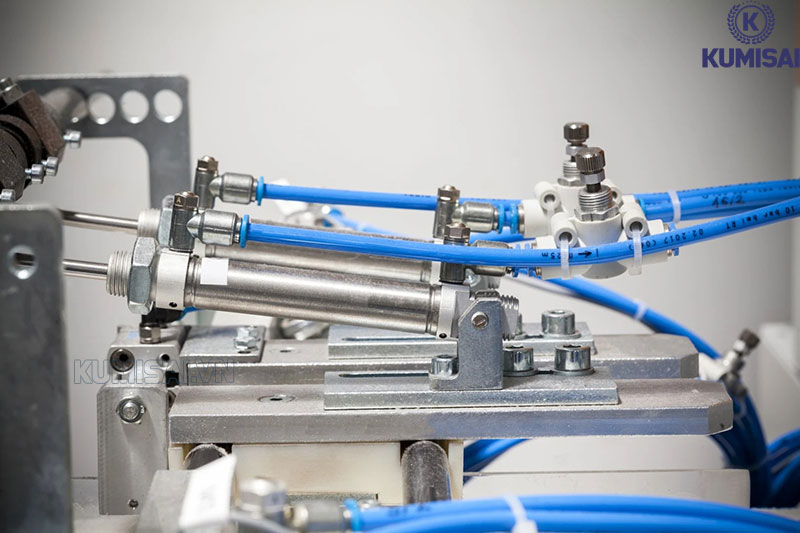

Lưu lượng khí nén trong hệ thống khí nén thủy lực truyền tải dễ dàng

• Hệ thống khí nén có thể truyền tải năng lượng qua các đường ống mà không gây ra tổn thất năng lượng quá lớn, phù hợp với các ứng dụng yêu cầu truyền tải xa.

• Khí nén sau khi thực hiện công cơ học có thể thải ra ngoài môi trường mà không gây ô nhiễm, vì nó không chứa các chất gây hại.

• Hệ thống khí nén có tốc độ truyền động cao, có thể ứng dụng linh hoạt trong các quá trình yêu cầu tốc độ cao.

• Hệ thống khí nén dễ dàng điều khiển, có độ tin cậy cao, và an toàn trong sử dụng. Nó cũng có khả năng ngăn chặn tình trạng quá tải hoặc quá áp suất một cách hiệu quả.

2. Nhược điểm

• Công suất truyền động của khí nén trong hệ thống khí nén thủy lực thường không lớn. Khi yêu cầu công suất cao, chi phí sử dụng khí nén có thể cao hơn 10-15 lần so với hệ thống truyền động điện có cùng công suất.

• Khi tải trọng thay đổi, tốc độ truyền động của hệ thống khí nén cũng thay đổi do khả năng đàn hồi lớn của khí nén. Điều này gây khó khăn trong việc duy trì tốc độ truyền động ổn định.

• Để tối ưu hóa và linh hoạt hơn, hệ thống khí nén thủy lực thường cần được kết hợp với các hệ thống điện cơ khác. Điều này yêu cầu sử dụng các giải pháp điều khiển phức tạp như bộ điều khiển lập trình hoặc máy tính.

Ứng dụng khí nén thủy lực

Khí nén thủy lực có nhiều ứng dụng rộng rãi trong các lĩnh vực công nghiệp và cơ khí nhờ vào hiệu suất và khả năng hoạt động mạnh mẽ. Dưới đây là một số ứng dụng tiêu biểu của hệ thống khí nén thủy lực:

• Hệ thống điều khiển trong cơ khí và sản xuất: Khí nén thủy lực được ứng dụng trong các hệ thống điều khiển trong các ngành cơ khí, chế tạo sản xuất. Đặc biệt trong các môi trường yêu cầu khí sạch, hệ thống này đảm bảo an toàn và hiệu quả cao.

Hệ thống khí nén thủy lực ứng dụng rộng rãi trong các quy trình tự động

• Dây chuyền sản xuất thực phẩm: Trong ngành thực phẩm, khí nén thủy lực được sử dụng trong các quy trình tự động như tẩy rửa bao bì, đóng gói sản phẩm và chiết rót sản phẩm vào chai, lọ, hoặc bình. Ngoài ra, nó còn hỗ trợ vận hành băng chuyền, thang máy công nghiệp, và các thiết bị đóng gói, in ấn, phân loại sản phẩm.

• Ngành công nghiệp sinh học, hóa chất và y học: Khí nén thủy lực được sử dụng để vận hành các thiết bị trong dây chuyền sản xuất và kiểm tra, đảm bảo tính chính xác và hiệu quả trong quy trình sản xuất và kiểm định sản phẩm.

Hệ thống khí nén thủy lực vận hành các thiết bị trong sửa chữa & bảo dưỡng xe cộ

• Bảo dưỡng và sửa chữa xe cộ: Trong các hệ thống bảo dưỡng xe máy, ô tô và các gara sửa chữa chuyên nghiệp, khí nén và thủy lực được sử dụng để vận hành các thiết bị như máy nâng, máy cắt thủy lực, và cầu nâng. Điều này giúp tối ưu hóa quá trình sửa chữa và bảo dưỡng, đồng thời nâng cao hiệu suất làm việc.

Trên đây là chia sẻ của chúng tôi về khí nén thủy lực cũng như vai trò và ứng dụng của hệ thống này trong cuộc sống - trong công nghiệp. Hy vọng rằng mang đến cho bạn nguồn tham khảo thông tin hữu ích!
