Bộ lọc tách nước máy nén khí là gì?

Bộ lọc tách nước máy nén khí công nghiệp - Thiết bị đóng vai trò quan trọng trong các hệ thống máy nén khí, có khả năng lọc sạch đến 99% tạp chất & hơi nước có trong khí nén. Nội dung bài viết này là các thông tin chi tiết nhất!

Lợi ích của việc sử dụng bộ lọc tách nước

Việc sử dụng bộ lọc tách nước trong hệ thống máy nén khí mang lại nhiều lợi ích quan trọng, bao gồm:

• Bộ lọc tách nước giúp giảm thiểu hao mòn và hỏng hóc do nước và tạp chất gây ra trong hệ thống máy nén khí. Điều này bảo vệ các thành phần quan trọng và giúp hệ thống hoạt động ổn định hơn.

Bộ lọc tách nước máy nén khí là gì?

• Việc giữ cho khí nén sạch hơn nhờ bộ lọc tách nước giúp các thiết bị trong hệ thống hoạt động hiệu quả và bền bỉ hơn, kéo dài tuổi thọ của chúng.

• Bộ lọc tách nước đảm bảo khí nén đầu ra không chứa nước và tạp chất, từ đó tăng hiệu suất của các thiết bị sử dụng khí nén và nâng cao chất lượng sản phẩm cuối cùng.

• Trong các hệ thống khí nén công nghiệp, loại bỏ nước và tạp chất có thể giúp giảm nguy cơ cháy nổ liên quan đến sự tiếp xúc của nước với các bộ phận điện và máy móc.

Cấu tạo & nguyên lý hoạt động của bộ lọc tách nước

Để hiểu rõ hơn về bộ lọc tách nước máy nén khí công nghiệp, chúng ta cần hiểu rõ về cấu tạo và cách thức hoạt động dưới đây:

1. Cấu tạo

Cấu tạo của bộ lọc tách nước máy nén khí khá đơn giản, thường bao gồm các bộ phận sau:

• Thân bộ lọc: Được thiết kế với cửa vào và cửa ra cho khí nén.

• Lõi lọc rỗng: Được làm từ phần tử lọc là các sợi kim loại hoặc vật liệu tổng hợp kết thành lưới, có khả năng lọc các tạp chất có kích thước từ 5 đến 70µm. Phần rỗng bên trong được trang bị những lá kim loại sắp xếp sao cho khí nén đi qua theo hình xoắn ốc.

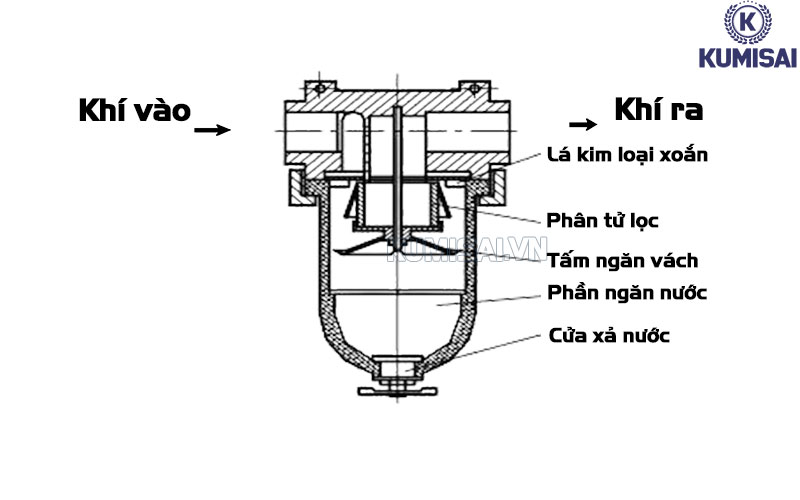

Cấu tạo chung của bộ lọc tách nước máy nén khí công nghiệp

• Cốc chứa nước ngưng và van xả ngưng: Nước được tách ra khỏi khí nén sẽ được chứa trong cốc chứa nước ngưng; còn van xả ngưng sẽ giúp xả nước này ra khỏi hệ thống; đảm bảo rằng nước không tích tụ bên trong hệ thống.

• Tấm ngăn cách: Được thiết kế để ngăn không cho nước ngưng quay ngược lại và tiếp xúc với khí nén khô đã được lọc, đảm bảo khí nén thoát ra ngoài luôn sạch và khô.

2. Nguyên lý hoạt động

Khi khí nén đi qua cửa vào của bộ lọc, nó sẽ được dẫn vào lõi rỗng bên trong bộ lọc. Bên trong lõi rỗng, các lá kim loại được sắp xếp sao cho khí nén phải di chuyển theo hình xoắn ốc. Với áp suất cao và vận tốc nhanh, khí nén sẽ di chuyển trong lõi rỗng với hình dạng tương tự như một “vòi rồng”.

Khi khí nén xoắn ốc trong lõi rỗng, lực ly tâm sẽ khiến các hạt nước và bụi bẩn bị đẩy ra phía ngoài của vòi rồng. Những hạt này sau đó sẽ bám vào phần tử lọc hoặc các lá kim loại bên trong lõi. Sau khi các hạt nước và bụi bẩn được tách ra, khí nén sẽ đi xuyên qua các phần tử lọc và di chuyển đến cửa ra của bộ lọc. Khí nén thoát ra ở cửa này đã được làm sạch và có thể được sử dụng cho các ứng dụng cần khí nén.

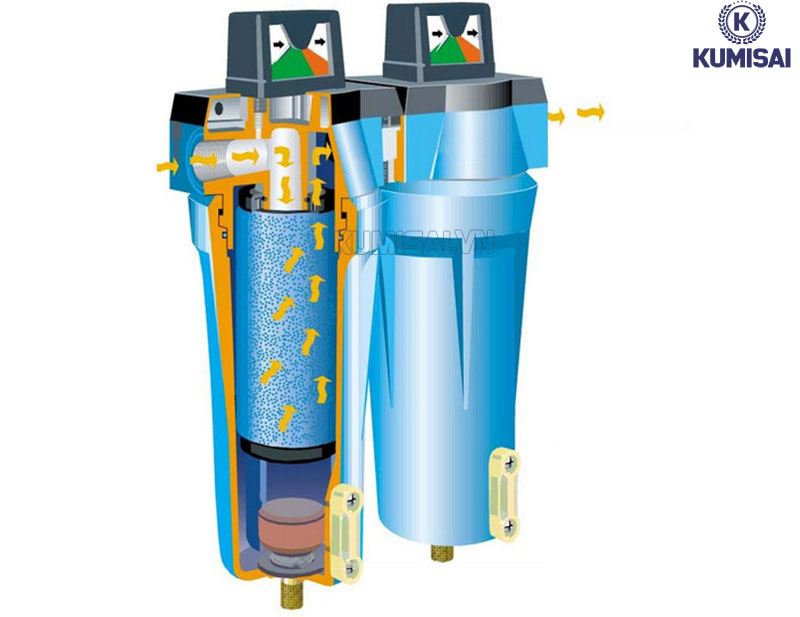

Cách thức hoạt động chung của bộ lọc tách nước

Nước và bụi bẩn sau khi bị tách ra sẽ ngưng tụ và rơi xuống cốc ngưng. Tại đây, nếu sử dụng bộ lọc có van xả thủ công, người vận hành sẽ cần mở van để xả nước khi nó tích tụ đến một mức độ nhất định. Đối với bộ lọc có van xả tự động, van sẽ tự động xả khi nước ngưng đạt đến mức quy định, nhờ vào cơ chế van phao điện.

Trong các hệ thống yêu cầu chất lượng khí nén cao hơn, khí nén sau khi ra khỏi bộ lọc tách nước sẽ được đưa tiếp đến bộ lọc tinh, có khả năng lọc các hạt hơi nước và tạp chất có kích thước nhỏ hơn, khoảng 0,01µm.

Các loại bộ lọc tách nước máy nén khí công nghiệp

Bộ lọc tách nước được phân loại dựa trên nhiều tiêu chí khác nhau. Cụ thể:

1. Theo cơ chế hoạt động

• Bộ lọc tách nước cơ học: Bộ lọc tách nước cơ học hoạt động dựa trên cơ chế lọc vật lý. Khi khí nén đi qua bộ lọc, nước và các tạp chất lớn hơn bị giữ lại bởi các lớp vật liệu lọc có kích thước lỗ nhỏ hơn hoặc các cơ cấu lọc khác. Thích hợp cho các hệ thống có lưu lượng khí nén lớn và yêu cầu tách nước hiệu quả.

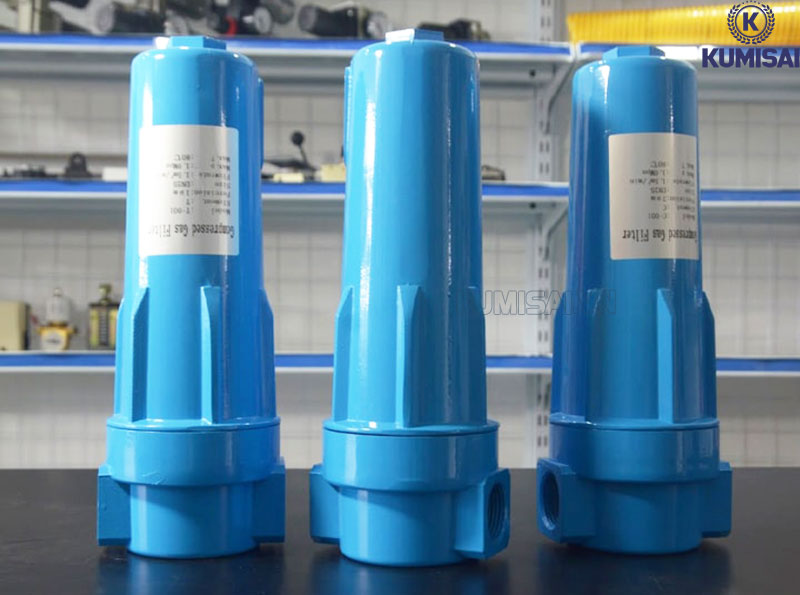

Bộ lọc tách nước máy nén khí cơ học

• Bộ lọc tách nước ly tâm: Sử dụng lực ly tâm để tách nước và tạp chất ra khỏi dòng khí nén. Dòng khí nén đi vào bộ lọc sẽ bị quay vòng, tạo ra lực ly tâm khiến nước và các hạt rắn nặng hơn bị đẩy ra ngoài và thu gom ở phần dưới của bộ lọc.

• Bộ lọc tách nước hấp thụ: Sử dụng vật liệu hấp thụ để giữ nước và các tạp chất trong khí nén. Vật liệu này có khả năng hấp thụ nước và tạp chất, làm giảm lượng nước và bụi trong khí nén.

2. Theo cấp độ lọc

• Bộ lọc sơ cấp: Dùng để tách các hạt lớn và nước ra khỏi dòng khí nén trước khi nó đi qua các thiết bị tinh lọc hơn. Loại này thường được lắp đặt ngay sau máy nén khí.

• Bộ lọc trung gian: Sử dụng để loại bỏ các hạt và nước còn sót lại sau khi đã qua bộ lọc sơ cấp, thường được lắp đặt trước các thiết bị cần bảo vệ như máy sấy khí hoặc bình chứa.

• Bộ lọc tinh: Dùng để lọc các hạt siêu nhỏ và loại bỏ hầu hết các giọt nước còn lại trong khí nén, đảm bảo chất lượng khí nén cao nhất trước khi sử dụng.

3. Theo ứng dụng

• Bộ lọc tách nước cho hệ thống khí nén công nghiệp: Thường có kích thước lớn, khả năng chịu áp lực cao, sử dụng trong các hệ thống khí nén của nhà máy, xưởng sản xuất.

• Bộ lọc tách nước cho máy nén khí nhỏ (dùng trong gia đình hoặc công ty nhỏ): Có kích thước nhỏ gọn, dễ dàng lắp đặt và bảo trì.

4. Theo cách xả nước

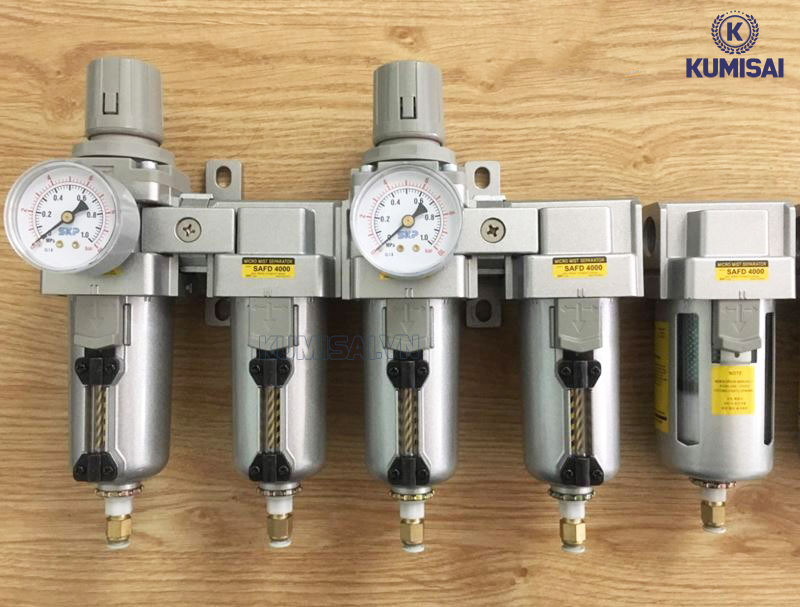

Bộ lọc tách nước máy nén khí xả tự động

• Bộ lọc tách nước xả tự động: Tự động xả nước ra khỏi hệ thống khi đạt đến một mức nhất định, tiện lợi và giúp tiết kiệm thời gian.

• Bộ lọc tách nước xả thủ công: Người sử dụng cần thực hiện việc xả nước bằng tay, thường có giá thành thấp hơn nhưng đòi hỏi phải kiểm tra và xả nước định kỳ.

Hướng dẫn lắp đặt bộ lọc tách nước

Lắp đặt bộ lọc tách nước trong hệ thống khí nén đúng cách là rất quan trọng để đảm bảo hiệu quả hoạt động và bảo vệ các thiết bị sử dụng khí nén. Dưới đây là các bước cơ bản để lắp đặt bộ lọc tách nước:

Chuẩn bị

• Chọn vị trí thích hợp trong hệ thống máy nén khí, thường là sau máy nén khí và trước các thiết bị nhạy cảm với nước như máy sấy khí hoặc thiết bị sử dụng khí nén.

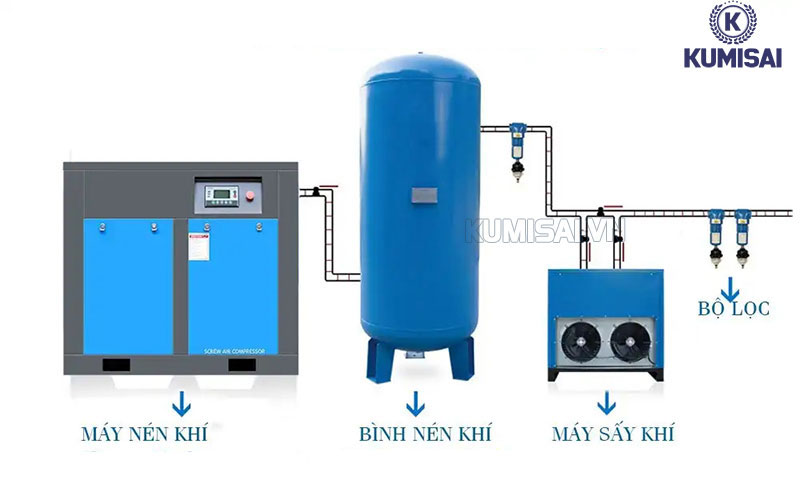

Tham khảo mô hình lắp đặt bộ lọc nước trong hệ thống máy nén khí

• Chuẩn bị công cụ và vật liệu bao gồm cờ lê, mỏ lết, kìm, băng keo non hoặc keo làm kín ren, và các đầu nối ống phù hợp.

Lắp lọc nước máy nén khí

Tiến hành ngắt nguồn điện và đảm bảo toàn bộ hệ thống đã được giảm áp suất trước khi bắt đầu lắp đặt.

• Đặt lọc nước vào vị trí đã chọn và gắn vào đường ống dẫn khí nén. Hãy chắc chắn rằng bạn vặn chặt các đầu nối để đảm bảo kín nước, tránh hiện tượng rò rỉ.

• Nối ống dẫn nước vào đầu vào & đầu ra của lọc nước. Đảm bảo các kết nối được siết chặt và kín để tránh rò rỉ khí hoặc nước.

Kiểm tra và hoàn thiện

• Sau khi lắp đặt hoàn tất, bật nguồn máy nén khí và từ từ mở van để khí nén đi qua hệ thống.

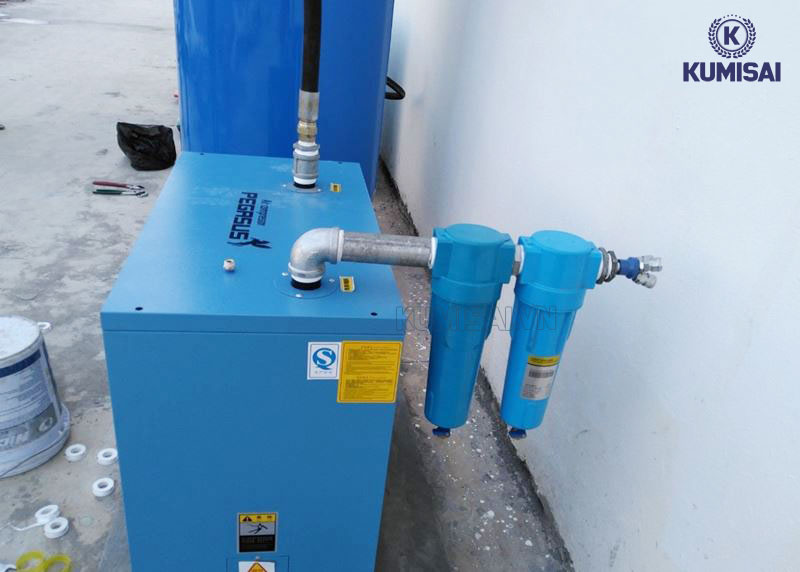

Tiến hành lắp đặt & kiểm tra hoạt động của bộ lọc

• Kiểm tra tất cả các kết nối để đảm bảo không có hiện tượng rò rỉ nước hoặc khí. Điều chỉnh nếu cần thiết.

• Kiểm tra hoạt động của lọc nước, đảm bảo lọc nước hoạt động bình thường, loại bỏ được nước và tạp chất ra khỏi dòng khí nén.

Lỗi bộ lọc tách nước hoạt động kém hiệu quả & cách khắc phục

Bộ lọc tách nước máy nén khí công nghiệp sau một thời gian sử dụng thường gặp phải lỗi hư hỏng dẫn đến hoạt động kém hiệu quả. Dưới đây là các nguyên nhân chính & cách khắc phục tương ứng:

1. Bộ lọc bị bám bẩn

Nguyên nhân: Không thường xuyên vệ sinh bộ lọc hoặc chén lọc, dẫn đến tích tụ bẩn và tạp chất.

Cách khắc phục:

• Thường xuyên kiểm tra và vệ sinh bộ lọc, đặc biệt là chén lọc để đảm bảo nước và bụi được loại bỏ hiệu quả.

• Đảm bảo van xả được sử dụng đúng cách để xả nước và bụi bẩn tích tụ trong bộ lọc.

• Kiểm tra và điều chỉnh áp suất, không để áp suất vượt quá mức khuyến cáo (1600 kPa).

2. Bộ lọc mất chức năng lọc bụi & nước

Nguyên nhân: Bộ lọc bị lắp đặt sai, không đúng hướng dòng khí hoặc cặn bẩn tích tụ quá nhiều làm tắc nghẽn hệ thống lọc.

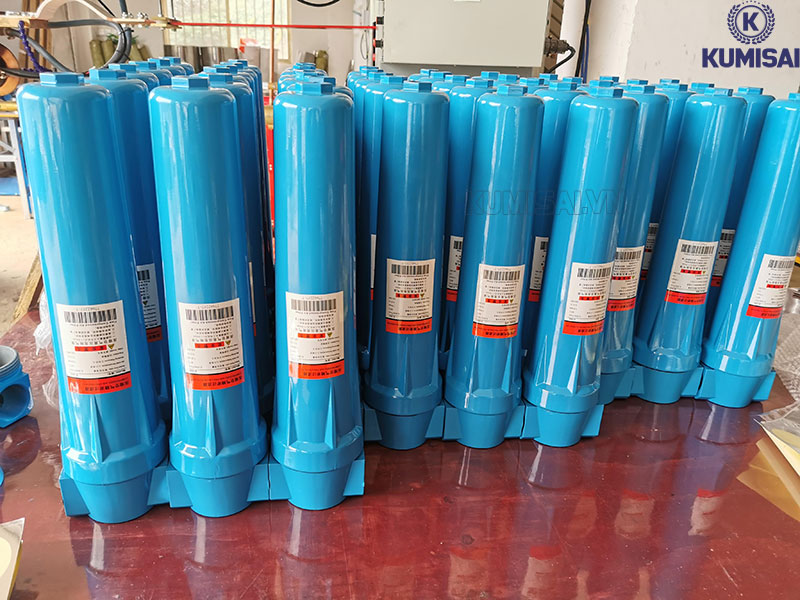

Những lỗi hư hỏng thường gặp phải ở bộ lọc máy nén khí mà bạn cần chú ý

Cách khắc phục:

• Kiểm tra và đảm bảo bộ lọc được lắp đặt đúng hướng, tuân thủ hướng dẫn của nhà sản xuất.

• Xả bụi bẩn và nước tích tụ trong chén lọc thường xuyên. Nếu có thể, lắp đặt van xả tự động để đảm bảo việc xả nước và bụi bẩn diễn ra liên tục mà không cần sự can thiệp thủ công.

3. Bộ lọc bị hỏng hoặc quá tải

Nguyên nhân: Bộ lọc bị sử dụng quá tải, không được bảo dưỡng đúng cách hoặc đã đến thời điểm cần thay thế.

Cách khắc phục:

• Kiểm tra tình trạng bộ lọc, nếu đã bị hỏng hoặc quá tải, hãy thay thế bằng bộ lọc mới.

• Bảo dưỡng định kỳ để kéo dài tuổi thọ và duy trì hiệu suất của bộ lọc.

Chúng tôi mong rằng bài viết này đã giúp bạn hiểu rõ về bộ lọc tách nước máy nén khí. Hãy cập nhật các bài viết tin tức hay mỗi ngày trên website Kumisai.vn để có thêm nhiều kiến thức máy móc hữu ích bạn nhé!
