    Bộ lọc tách dầu khí nén là một chi tiết quan trọng trong máy nén khí, nó có ảnh hưởng lớn đến chất lượng khí nén đầu ra. Cho nên, ngay khi bộ phận này gặp sự cố thì người dùng cần có giải pháp khắc phục nhanh chóng.

    Bộ lọc tách dầu khí nén là gì? Chức năng

    Bộ lọc tách dầu khí nén là một chi tiết quan trọng trong máy nén khí trục vít có dầu. Phụ tùng máy nén khí này có chức năng tách dầu ra khỏi luồng khí nén trước khi cấp cho các thiết bị cần thiết.

    Bộ lọc tách dầu khí nén

    Bộ lọc tách dầu khí nén

    Khi máy nén không khí vận hành, dầu được phun vào buồng nén để làm kín, bôi trơn, làm mát, chống gỉ. Do đó mà khí nén sẽ bị lẫn dầu. Lúc này chúng ta cần lọc tách dầu để giữ dầu lại trong máy nén khí, chỉ cho khí nén không chứa dầu đi ra khỏi máy.

    Vị trí của bộ lọc tách dầu trong máy nén khí

    Bộ lọc dầu máy nén khí được thiết kế theo dạng cốc có hình trụ với phần đáy sâu. Tùy loại mà bộ lọc tách dầu này có vị trí lắp đặt khác nhau. Nó có thể được lắp ở bên ngoài bình tách dầu hoặc bên trong bình tách dầu.

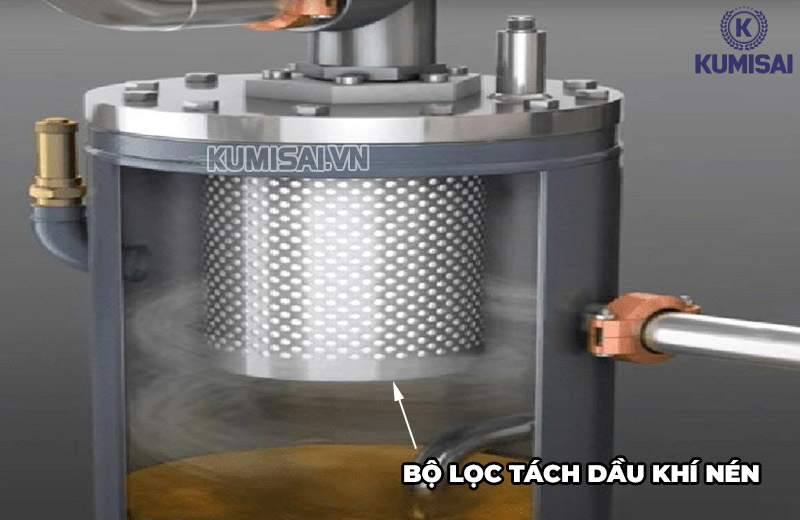

    Bộ lọc tách dầu nằm trong bình lọc tách dầu

    Bộ lọc tách dầu nằm trong bình lọc tách dầu

    Cấu tạo của bộ lọc tách dầu khí nén

    Bộ lọc tách dầu khí nén có cấu tạo không quá phức tạp, nó nổi bật với những đặc điểm sau:

    • Phần vỏ lọc tách dầu thường có dạng hình trụ dài với đáy sâu.

    • Phần lọc tách có kết cấu dạng lưới thép xoắn thành hình trụ. Điều này nhằm nâng cao độ chịu lực nén lên trên bề mặt của bộ lọc.

    • Phần miệng thì được chế tạo bằng miếng thép cán mỏng hình tròn bao quanh miệng lọc. Nó được thiết kế vừa khít với bình tách dầu.

    • Phần thân được làm bằng thép cao cấp được đục rất nhiều. Các lỗ này được sắp xếp dạng đường song song theo đường chéo. Hỗn hợp khí nén dầu sẽ chảy xoắn khi đi qua bộ lọc tách dầu. Việc chảy xoắn sẽ giúp làm tăng hiệu quả gom dầu. Đồng thời làm giảm lượng dầu bị thất thoát so với nhiều cách khác.

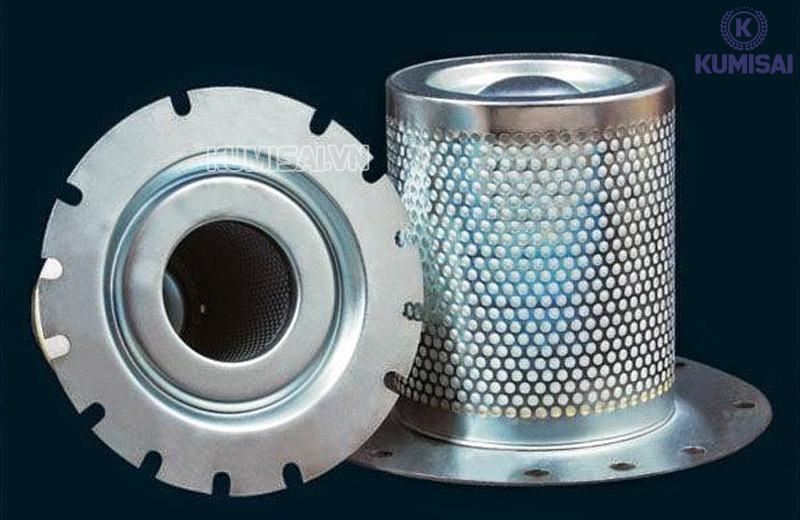

    Cấu tạo dạng trụ tròn với các lỗ đục xung quanh

    Cấu tạo dạng trụ tròn với các lỗ đục xung quanh

    Phân loại bộ lọc tách dầu máy nén khí

    Phân loại theo vị trí lắp đặt

    Dựa theo vị trí lắp đặt mà bộ lọc tách dầu máy nén khí được chia thành 2 loại riêng biệt:

    • Lọc tách trong: là bộ lọc tách được lắp bên trong bình dầu. Loại này nổi bật với ưu điểm là hiệu quả lọc tách lớn và ít bị sụt áp. Tuy nhiên, hạn chế là việc thay thế gặp khó khăn vì nó nằm phía trong của máy nén khí.

    • Lọc tách ngoài: bộ lọc tách dầu này được lắp ở bình tách dầu đặt bên ngoài máy nén khí. Loại lọc tách này thường dùng cho máy có công suất nhỏ với hiệu quả làm việc thấp hơn.

    Phân loại dựa vào hình dáng, thiết kế

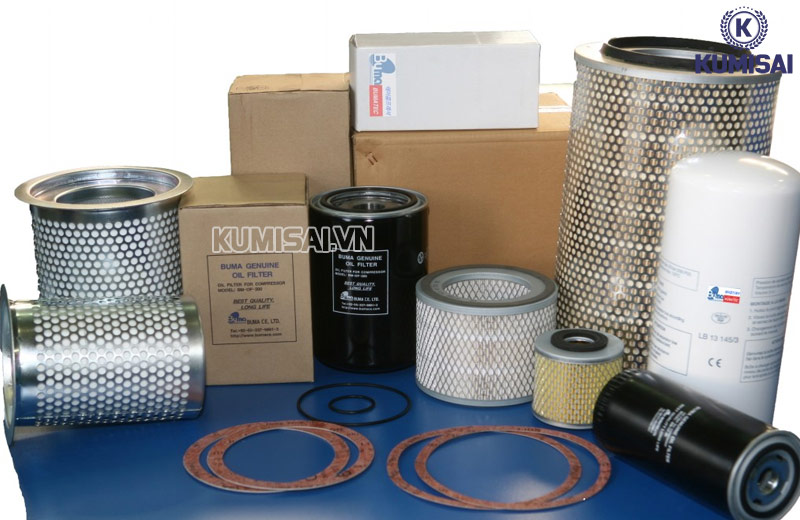

    Có nhiều loại bộ lọc tách dầu máy nén khí

    Có nhiều loại bộ lọc tách dầu máy nén khí

    Với đặc điểm kết cấu của lõi lọc, lọc tách dầu khí nén lại được chia thành các loại như sau:

    • Dạng nếp gấp: Bộ lọc tách dầu này có phần lõi lọc có kiểu nếp gấp. Dạng thiết kế này giúp đạt được hiệu quả tách dầu cao hơn khi ở trong cùng 1 không gian.

    • Thiết kế hình trụ tròn đáy sâu: Loại này được dùng phổ biến nhất hiện nay vì cho lưu lượng làm việc lớn, thích hợp dùng cho máy nén khí công suất cao. Tuy nhiên, hạn chế của dòng này là phải tháo lắp nhiều chi tiết khi sửa chữa, thay mới.

    • Thiết kế dạng quấn: Phần lõi lọc này sẽ được quấn thêm dây nhằm dẫn dòng khí đi vào trong hay ra ngoài.

    • Thiết kế lọc tách 3s: Dòng này cho hiệu suất lọc tách gấp 3 lần so với loại lọc tách dầu truyền thống cùng size.

    >>> Xem thêm: Tìm hiểu về van an toàn trong máy nén khí là gì?

    Nguyên lý hoạt động của bộ lọc tách dầu khí nén

    Dầu khi đi vào bình dầu dưới tác dụng của lực ly tâm sẽ được tách ra (do dầu nặng hơn không khí) và đi xuống dưới bình dầu (hiệu suất lọc lên đến 99% lượng dầu trong hỗn hợp dầu-khí nén).

    Lượng dầu còn sót lại sẽ tồn tại ở dưới dạng các giọt nhỏ. Khi chúng được đưa đi qua lọc tách dầu, những giọt dầu này sẽ bị gom lại tạo thành những giọt có size lớn hơn. Sau đó tích tụ lại và rồi rơi xuống đáy bình chứa.

    Hướng dẫn kiểm tra bộ lọc tách dầu của máy nén khí

    Bộ lọc tách dầu cần được kiểm tra, bảo dưỡng định kỳ để tránh hao dầu, hỏng đường dầu,... cụ thể như sau:

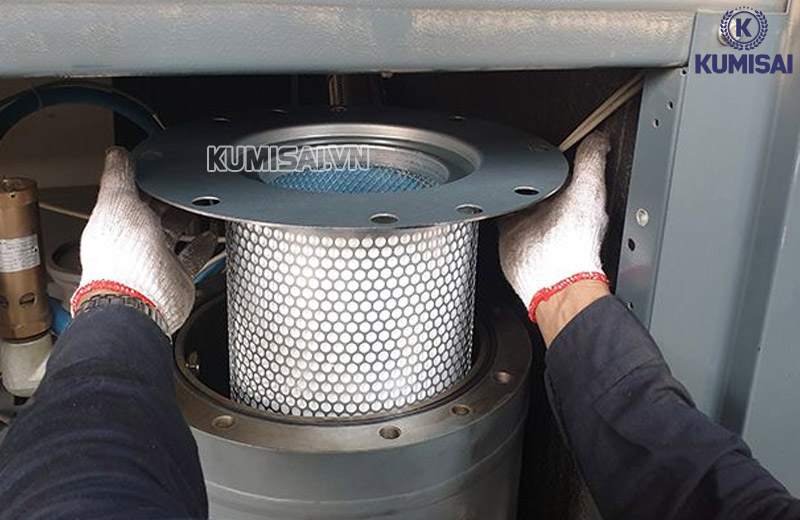

    Kiểm tra bộ lọc tách dầu

    Kiểm tra bộ lọc tách dầu

    • Nếu bộ lọc tách dầu của bạn có cảm giác nặng, chuyển màu bẩn thì đã đến lúc cần thay thế lọc tách dầu.

    • Nếu máy nén khí làm việc quá nhiệt gây làm cháy lọc tách dầu bên trong thì cần phải thay thế lọc tách dầu mới. Trước khi thay phải xử lý toàn bộ keo dầu bám bên trong bình dầu, két giải nhiệt, đầu nén cùng những vị trí dầu tuần hoàn qua. Vì các keo dầu rất dễ làm nghẹt lọc tách trở lại.

    • Kiểm tra độ chênh áp trên máy nén khí của bạn, độ chênh áp không được vượt quá 0.2-0.3 bar khi máy chạy ở có tải. Độ chênh áp chỉ có thể đo được khi máy nén chạy ở chế độ có tải chứ không thể đo được khi máy không tải.

    Sơ đồ hướng dẫn kiểm tra và thay thế bộ lọc tách dầu máy nén khí

    Để hiểu rõ hơn về quy trình kiểm tra và thay thế bộ lọc tách dầu máy nén khí thì bạn có thể tham khảo sơ đồ sau đây.

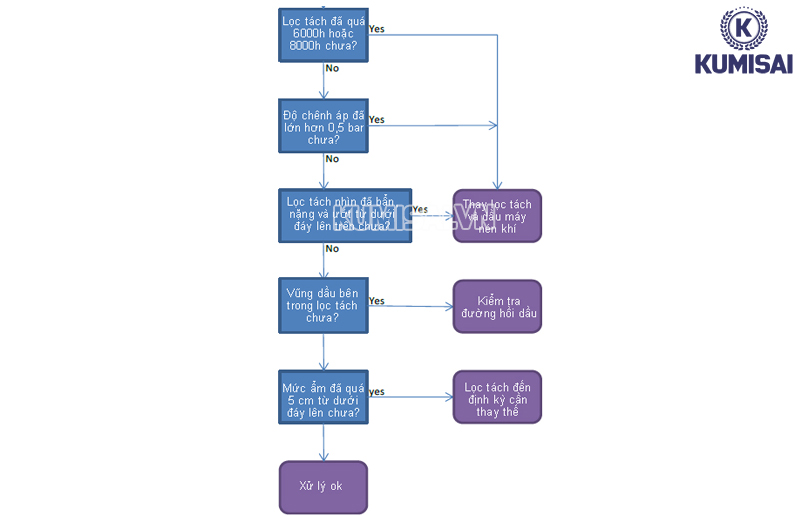

    Sơ đồ hướng dẫn kiểm tra và thay thế bộ lọc tách dầu

    Sơ đồ hướng dẫn kiểm tra và thay thế bộ lọc tách dầu

    Hướng dẫn sửa chữa và thay thế bộ lọc tách dầu

    Để sửa chữa và thay mới bộ lọc tách dầu khí nén thì bạn có thể thực hiện như sau:

    Mở bình chứa dầu rồi tiến hành thay thế lọc tách dầu khi đến thời gian quy định.

    Đảm bảo lọc tách dầu mới có thông số và kích thước tương thích máy. Nếu lọc tách dầu dài hoặc ngắn hơn, thì cần phải chỉnh đường hồi dầu.

    Hãy dùng một miếng đệm chuyên dụng có một dây dẫn kim loại để chặn điện tĩnh hình thành ở trong lọc tách. Đây là nguyên nhân gây nên những tia lửa có thể làm nổ bình dầu.

    Bộ lọc tách dầu khí nén rất quan trọng đến hệ thống khí nén. Hãy định kỳ kiểm tra, bảo dưỡng bộ phận này để nhanh chóng phát hiện hư hỏng, đảm bảo hiệu quả làm việc tối ưu nhất.
