Trong hệ thống máy nén khí, van an toàn đóng vai trò như một "người bảo vệ thầm lặng", đảm bảo an toàn cho cả thiết bị và người vận hành. Bằng cách xả áp suất dư thừa khi cần thiết, van an toàn ngăn ngừa các sự cố nguy hiểm do áp suất quá cao, giúp duy trì hoạt động ổn định và kéo dài tuổi thọ của máy nén khí. Vậy van an toàn máy nén khí là gì? Cách chỉnh như thế nào?

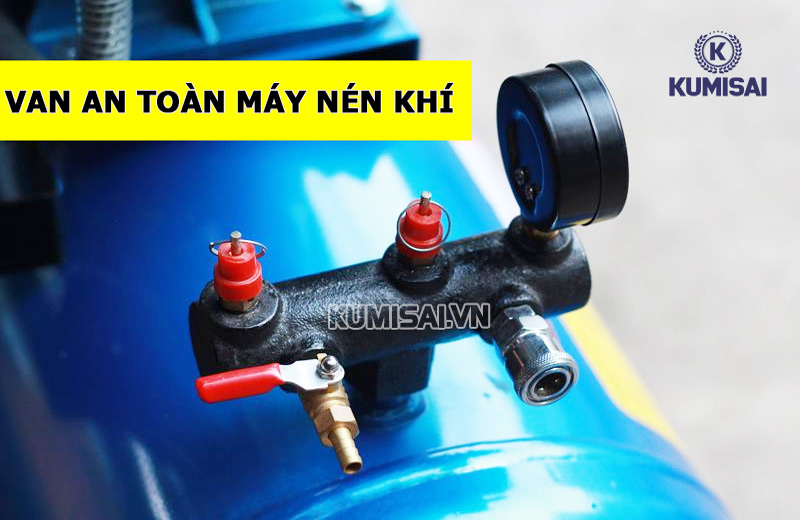

Van an toàn máy nén khí: Vai trò, Cấu tạo, & Nguyên lý
Van an toàn máy nén khí là gì?
Van an toàn máy nén khí là một bộ phận quan trọng trong hệ thống máy nén khí công nghiệp. Nó đóng vai trò như một "cầu dao" tự động, giúp bảo vệ máy nén khí và hệ thống ống dẫn khỏi những áp lực quá tải.
Khi áp suất trong hệ thống vượt quá ngưỡng an toàn cho phép, van an toàn sẽ tự động mở ra để xả bớt khí nén, giúp giảm áp suất về mức an toàn.

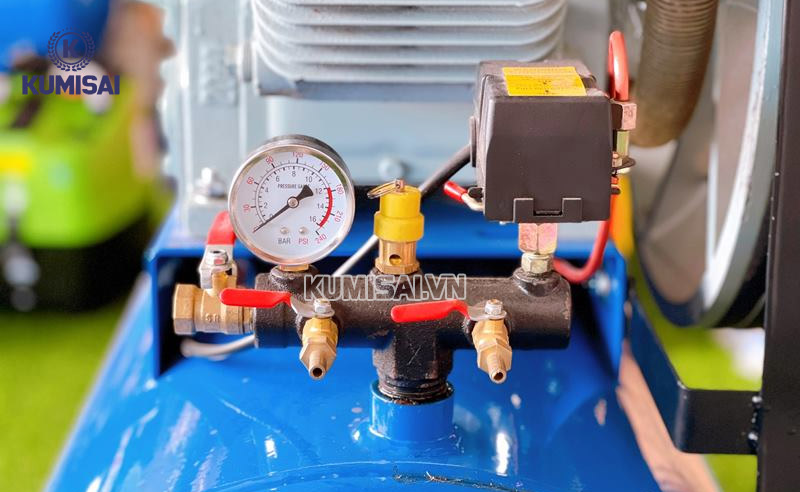

Hình ảnh van an toàn trong máy nén khí
Nguyên lý hoạt động:
-
Thiết lập áp suất giới hạn: Mỗi van an toàn được thiết lập một mức áp suất giới hạn nhất định.
-
Khi áp suất vượt quá: Khi áp suất bên trong hệ thống tăng lên vượt quá mức cho phép, van sẽ tự động mở ra, giải phóng một phần khí nén để giảm áp suất.
-
Bảo vệ hệ thống: Nhờ đó, van an toàn giúp ngăn ngừa tình trạng nổ ống, hư hỏng máy nén khí và các thiết bị khác trong hệ thống.
>>> Xem thêm: Van tiết lưu máy nén khí là gì? Ứng dụng?
Vị trí của van an toàn trong máy nén khí
Vị trí lắp đặt van an toàn trong máy nén khí có ý nghĩa quan trọng để đảm bảo hiệu quả bảo vệ tối ưu cho toàn bộ hệ thống. Thông thường, van an toàn được bố trí ở những vị trí quan trọng, nơi có thể giám sát và kiểm soát áp suất một cách hiệu quả nhất:

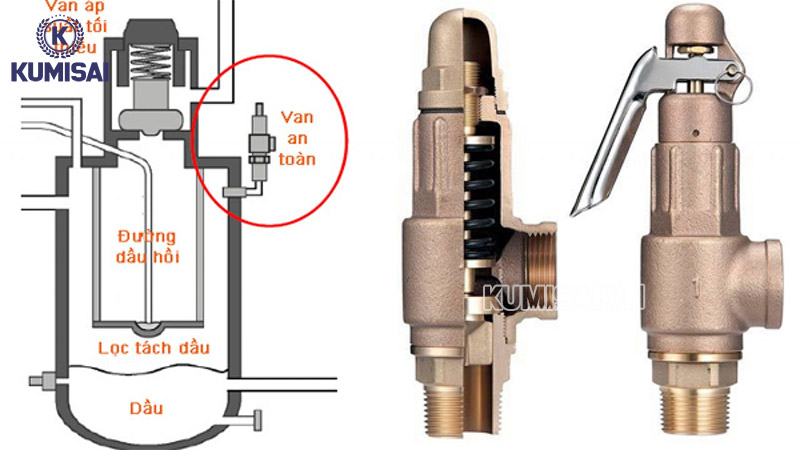

Vị trí của van an toàn máy nén hơi
Trên bình chứa khí
Đây là vị trí phổ biến nhất để lắp đặt van an toàn. Bình chứa khí là nơi tích trữ khí nén sau khi được nén, và áp suất trong bình có thể tăng cao nếu có sự cố hoặc vận hành không đúng cách. Van an toàn lắp trên bình chứa sẽ giúp xả khí nhanh chóng khi áp suất vượt quá giới hạn an toàn, bảo vệ bình chứa và các bộ phận khác trong hệ thống.
Trên đường ống xả của máy nén
Một số máy nén khí có thể lắp đặt van an toàn trực tiếp trên đường ống xả. Vị trí này giúp giám sát áp suất khí ngay tại đầu ra của máy nén, đảm bảo áp suất không vượt quá ngưỡng cho phép trước khi khí được đưa vào hệ thống sử dụng.
Các vị trí khác
Tùy thuộc vào thiết kế và cấu hình của hệ thống máy nén khí, van an toàn cũng có thể được lắp đặt ở các vị trí khác, như trên các bộ phận cụ thể hoặc trên đường ống dẫn khí chính. Điều quan trọng là van an toàn phải được đặt ở vị trí có thể giám sát và kiểm soát áp suất hiệu quả, đồng thời đảm bảo khí nén được xả an toàn ra môi trường bên ngoài khi cần thiết.
Các loại van an toàn máy nén khí hiện nay
Phân loại van an toàn cho máy nén hơi
Van an toàn tay giật nối ren
Van an toàn tay giật nối ren là loại van phổ biến và dễ sử dụng trong các hệ thống máy nén khí nhỏ và vừa. Van được thiết kế với tay giật tiện lợi, cho phép người vận hành mở van nhanh chóng để xả khí trong trường hợp khẩn cấp.
-
Cấu tạo: Van gồm một thân van bằng đồng hoặc inox, một đĩa van và một lò xo. Đĩa van được giữ chặt bởi lò xo, khi áp suất vượt quá giới hạn cài đặt, lò xo sẽ nén lại và đĩa van bật mở, giúp khí thoát ra ngoài.
-
Ưu điểm: Cấu tạo đơn giản, dễ lắp đặt, giá thành hợp lý.
-
Nhược điểm: Áp suất làm việc thường không cao, phù hợp với các hệ thống có yêu cầu về áp suất không quá lớn.
Van an toàn inox
Van an toàn inox được chế tạo từ vật liệu thép không gỉ, có khả năng chống ăn mòn và chịu được môi trường khắc nghiệt. Van inox thường được sử dụng trong các hệ thống máy nén khí tiếp xúc với hóa chất, khí ẩm hoặc môi trường biển. Tuổi thọ cao và độ bền vượt trội là những ưu điểm nổi bật của van an toàn inox, giúp giảm chi phí bảo trì và thay thế.
-
Ưu điểm: Chống ăn mòn, chịu được nhiệt độ cao, độ bền cao.
-
Nhược điểm: Giá thành cao hơn so với các loại van bằng vật liệu khác.
Van an toàn nắp chụp mặt bích
Van an toàn nắp chụp mặt bích được sử dụng rộng rãi trong các hệ thống máy nén khí công nghiệp lớn, yêu cầu lưu lượng xả khí cao và độ an toàn tuyệt đối.

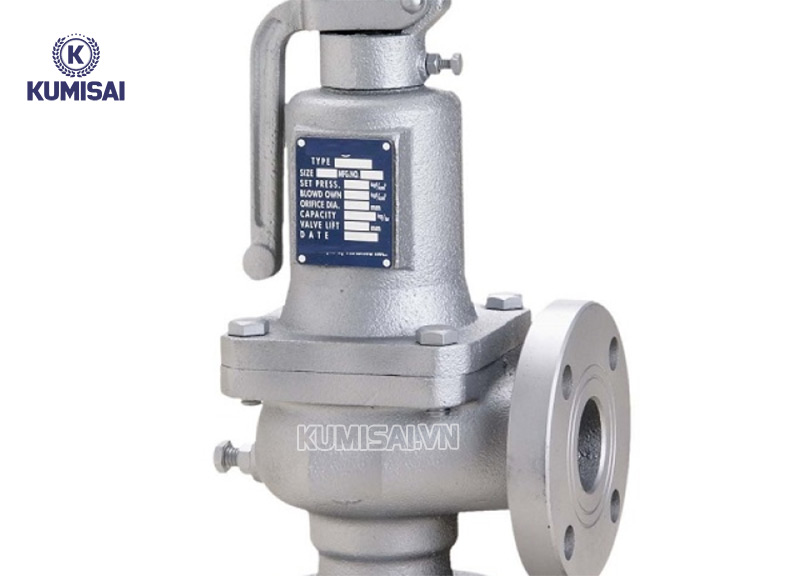

Van an toàn nắp chụp mặt bích
-
Cấu tạo: Van gồm một thân van, một nắp chụp và một đĩa van. Nắp chụp được giữ chặt bởi bu lông, khi áp suất vượt quá giới hạn, đĩa van sẽ bị đẩy lên và nắp chụp bật ra.
-
Ưu điểm: Áp suất làm việc cao, độ bền tốt, chịu được nhiệt độ cao.
-
Nhược điểm: Cấu tạo phức tạp hơn, giá thành cao hơn so với các loại van khác.
Van an toàn gang
Van an toàn gang có giá thành rẻ và độ bền cơ học tốt, thường được sử dụng trong các hệ thống máy nén khí thông dụng.
-
Cấu tạo chắc chắn, chịu được áp lực lớn, thường được sử dụng trong các hệ thống khí nén công nghiệp.
-
Ưu điểm: Cấu tạo chắc chắn, chịu được áp lực lớn, giá thành hợp lý.
-
Nhược điểm: Dễ bị ăn mòn trong môi trường ẩm ướt, không phù hợp với các môi trường có tính axit.
Van an toàn thép
Van an toàn thép có độ bền cao và chịu được áp suất lớn, thường được sử dụng trong các hệ thống máy nén khí công nghiệp nặng. Van thép có thể được chế tạo từ thép carbon hoặc thép hợp kim, tùy thuộc vào yêu cầu cụ thể của ứng dụng.
-
Ưu điểm: Độ bền cao, chịu được áp suất và nhiệt độ lớn.
-
Nhược điểm: Giá thành cao, có thể bị ăn mòn nếu tiếp xúc trong môi trường ẩm ướt hoặc hóa chất.
Hướng dẫn lắp đặt và cài đặt van an toàn máy nén khí
Việc lắp đặt và cài đặt van an toàn máy nén khí đúng cách là rất quan trọng để đảm bảo an toàn cho hệ thống và người vận hành. Dưới đây là hướng dẫn chi tiết các bước thực hiện:

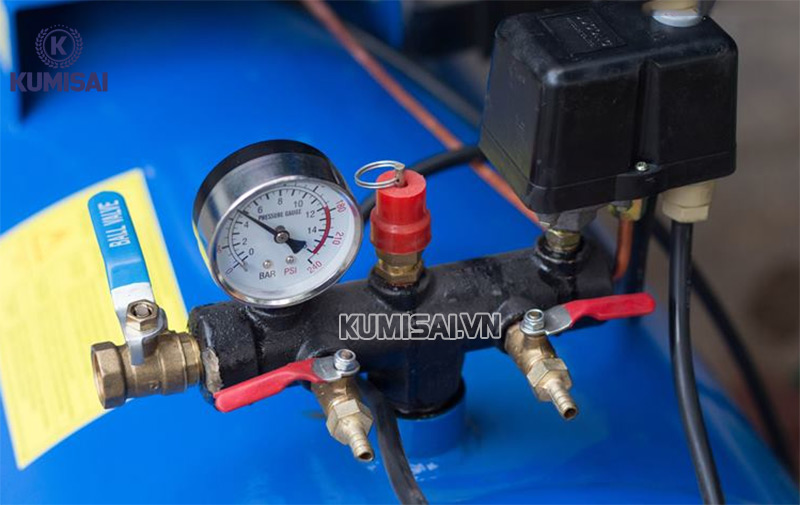

Hướng dẫn lắp đặt và cài đặt van an toàn máy nén khí
Chuẩn bị
-
Van an toàn: Chọn van an toàn phù hợp với áp suất làm việc và kích thước đường ống của hệ thống máy nén khí.
-
Dụng cụ: Cờ lê, mỏ lết, băng tan, keo dán ren (nếu cần).
-
Thiết bị bảo hộ: Kính bảo hộ, găng tay, quần áo bảo hộ.
Lắp đặt van an toàn:
-
Xác định vị trí lắp đặt: Van an toàn thường được lắp đặt trên bình chứa khí hoặc trên đường ống xả của máy nén khí. Đảm bảo vị trí lắp đặt dễ dàng tiếp cận để kiểm tra và bảo trì.
-
Vệ sinh bề mặt: Làm sạch bề mặt tiếp xúc của van và đường ống để đảm bảo kết nối kín khít.
-
Lắp đặt van: Sử dụng cờ lê hoặc mỏ lết để vặn chặt van vào vị trí lắp đặt. Nếu sử dụng kết nối ren, quấn băng tan hoặc sử dụng keo dán ren để đảm bảo không bị rò rỉ khí.
-
Kiểm tra kết nối: Kiểm tra kỹ các kết nối để đảm bảo không có rò rỉ khí.
Cài đặt áp suất:
-
Xác định áp suất cài đặt: Áp suất cài đặt của van an toàn phải thấp hơn áp suất làm việc tối đa của hệ thống máy nén khí. Tham khảo hướng dẫn của nhà sản xuất để biết áp suất cài đặt chính xác.
-
Điều chỉnh áp suất: Sử dụng cờ lê để điều chỉnh vít điều chỉnh áp suất trên van an toàn. Vặn theo chiều kim đồng hồ để tăng áp suất cài đặt và ngược chiều kim đồng hồ để giảm áp suất cài đặt.
-
Kiểm tra hoạt động: Khởi động máy nén khí và kiểm tra xem van an toàn có hoạt động chính xác hay không. Nếu áp suất vượt quá giới hạn cài đặt, van an toàn sẽ tự động mở ra để xả khí.
>>Tham khảo: Các loại máy nén khí - Phân loại, ứng dụng, mua ở đâu?
Cách chỉnh van an toàn máy nén khí
Việc chỉnh van an toàn cho máy nén khí là một công việc đòi hỏi sự cẩn thận và kỹ thuật. Việc điều chỉnh áp suất làm việc của van một cách chính xác sẽ giúp bảo vệ máy nén khí và hệ thống khí nén khỏi những hư hỏng không mong muốn.
Lưu ý: Trước khi tiến hành chỉnh van, hãy đảm bảo rằng máy nén khí đã được tắt và hệ thống đã xả hết khí nén.

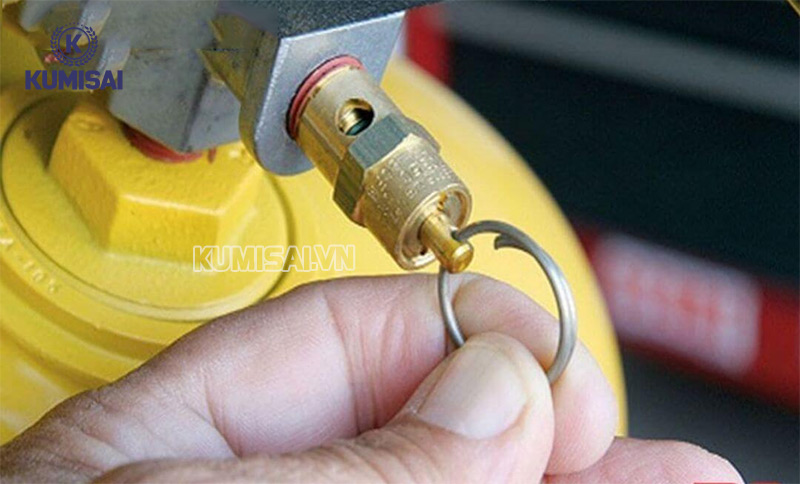

Hướng dẫn chi tiết các bước chỉnh van an toàn cho máy nén khí
– Bước 1: Xác định vị trí van an toàn: Thông thường, van an toàn được lắp đặt trên bình chứa khí nén hoặc trên đường ống dẫn khí nén.
– Bước 2: Tháo nắp bảo vệ: Tháo nắp bảo vệ để lộ ra bộ phận điều chỉnh áp suất của van.
– Bước 3: Sử dụng dụng cụ thích hợp: Thông thường, bạn sẽ cần một chiếc cờ lê hoặc tuốc nơ vít để điều chỉnh van.
– Bước 4: Điều chỉnh áp suất:
-
Tăng áp suất: Vặn theo chiều kim đồng hồ để tăng áp suất làm việc của van.
-
Giảm áp suất: Vặn ngược chiều kim đồng hồ để giảm áp suất làm việc của van.
-
Tham khảo tài liệu: Luôn tham khảo tài liệu hướng dẫn của nhà sản xuất để biết chính xác cách điều chỉnh và giá trị áp suất cài đặt phù hợp cho từng loại van.
Các lỗi thường gặp khi sử dụng van an toàn và cách khắc phục
Dưới đây là bảng tổng hợp các lỗi thường gặp khi sử dụng van an toàn máy nén khí và cách khắc phục:
Lỗi |
Nguyên nhân |
Cách khắc phục |
Van không mở khi áp suất vượt quá giới hạn |
- Áp suất cài đặt của van quá cao. - Lò xo van bị kẹt hoặc yếu. - Bụi bẩn hoặc cặn bám vào bề mặt van. |
- Kiểm tra và điều chỉnh lại áp suất cài đặt của van. - Vệ sinh và bôi trơn lò xo van. - Tháo van ra và vệ sinh sạch sẽ các bộ phận bên trong. |
Van mở liên tục hoặc không đóng kín sau khi xả khí |
- Bề mặt tiếp xúc của van bị hỏng hoặc mòn. - Lò xo van bị yếu hoặc hỏng. - Có vật cản kẹt giữa đĩa van và đế van. |
- Mài lại hoặc thay thế bề mặt tiếp xúc của van. - Thay thế lò xo van mới. - Tháo van ra và kiểm tra, loại bỏ vật cản. |
Van bị rò rỉ khí |
- Gioăng làm kín bị hỏng hoặc lão hóa. - Kết nối giữa van và đường ống không kín khít. - Thân van bị nứt hoặc vỡ. |
- Thay thế gioăng làm kín mới. - Kiểm tra và siết chặt lại các kết nối. - Thay thế van mới nếu thân van bị hư hỏng nặng. |
Van bị kẹt |
- Bụi bẩn hoặc cặn bám vào các bộ phận chuyển động của van. - Ăn mòn hoặc gỉ sét làm kẹt các bộ phận. |
- Tháo van ra và vệ sinh sạch sẽ các bộ phận. - Bôi trơn các bộ phận chuyển động. - Thay thế van mới nếu bị ăn mòn hoặc gỉ sét nặng. |
Mua van an toàn bình khí nén giá rẻ ở đâu?
Nếu bạn đang tìm kiếm mua van an toàn máy nén khí với giá cả phải chăng mà vẫn đảm bảo chất lượng, Kumisai.vn là một địa chỉ đáng để bạn cân nhắc.

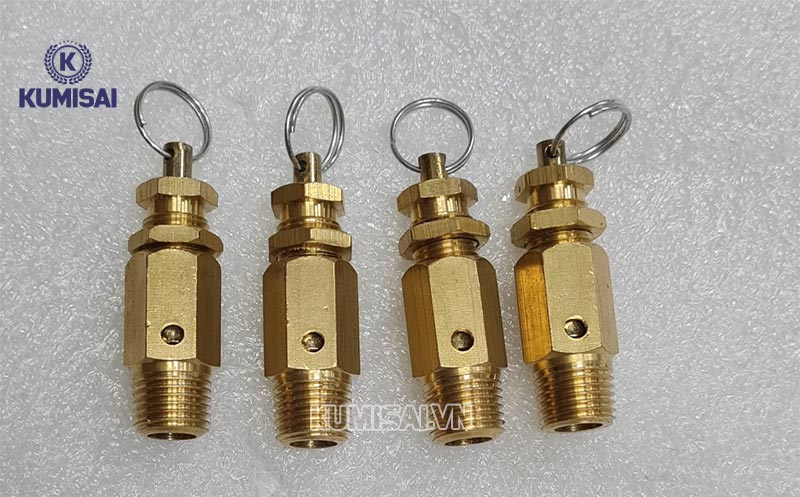

Kumisai – Địa chỉ bán van an toàn bình nén khí chất lượng, giá tốt
Tại sao nên chọn Kumisai.vn?
-
Đa dạng sản phẩm: Kumisai.vn cung cấp nhiều loại van an toàn từ các thương hiệu uy tín, phù hợp với nhiều loại bình khí nén và nhu cầu sử dụng khác nhau.
-
Giá cả cạnh tranh: Kumisai.vn cam kết mang đến cho khách hàng những sản phẩm chất lượng với giá cả hợp lý, cạnh tranh trên thị trường.
-
Tư vấn chuyên nghiệp: Đội ngũ nhân viên của Kumisai.vn sẵn sàng tư vấn và hỗ trợ bạn lựa chọn van an toàn phù hợp nhất với nhu cầu và ngân sách của bạn.
-
Dịch vụ hậu mãi tốt: Kumisai.vn luôn đặt sự hài lòng của khách hàng lên hàng đầu, cung cấp dịch vụ hậu mãi chu đáo và hỗ trợ kỹ thuật tận tình.
Tóm lại, van an toàn máy nén khí là một thành phần không thể thiếu trong việc đảm bảo an toàn và hiệu quả hoạt động của hệ thống khí nén. Hiểu rõ về các loại van, cách lắp đặt, cài đặt, điều chỉnh và bảo trì sẽ giúp người sử dụng vận hành hệ thống một cách an toàn và hiệu quả, tránh được những rủi ro tiềm ẩn.
