Van 1 chiều máy nén khí là gì?

Van 1 chiều máy nén khí là một chi tiết quan trọng, có tác dụng định hướng dòng khí trong máy nén. Tuy có size nhỏ những vai trò của nó lại vô cùng “khổng lồ”. Người dùng cần nắm rõ cấu tạo, cơ chế vận hành để thao tác sử dụng đơn giản, tránh phát sinh lỗi hỏng.

Van 1 chiều máy nén khí là gì?

Van 1 chiều máy nén khí là loại van chỉ cho không khí chảy từ bên này sang bên kia theo 1 chiều duy nhất, đồng thời chặn luồng khí nén đi theo hướng ngược lại.

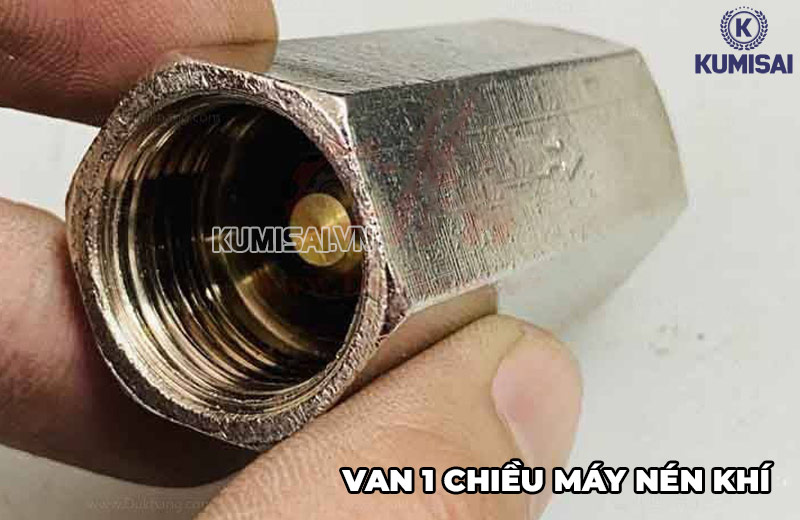

Van 1 chiều máy nén khí

Phụ kiện này có vai trò cực quan trọng khi giúp hạn chế tình trạng thất thoát, rò rỉ hơi nén, bảo vệ hệ thống ống dẫn khí, đầu nén. Đồng thời nó còn làm giảm thiểu sự cố tụt áp, cấp đủ khí nén áp lực cho các thiết bị sử dụng.

Van một chiều nén khí có thiết kế nhỏ gọn, dễ lắp đặt cũng như sử dụng. Van được làm từ nhiều loại vật liệu như nhôm, inox, thép, sắt, gang,... với khả năng chịu áp lực lớn.

Vị trí của van 1 chiều máy nén khí

Van 1 chiều máy nén khí phụ thuộc vào loại máy, size máy,... Dưới đây là một số vị trí của van 1 chiều máy nén khí ở 1 số dòng máy cụ thể.

Trên máy nén khí piston, van 1 chiều thường được lắp đặt ở 1 số vị trí như sau:

• Trường hợp có 2 van 1 chiều hoặc bộ van 1 chiều lắp bên trong đầu máy piston nhằm kiểm soát lưu lượng khí từ và tới xy lanh. Không khí được hút qua van 1 chiều (van hút) khi piston đẩy xuống. Khi piston đi lên, khí được nén rồi chảy ra ngoài xy lanh qua van 1 chiều thứ 2 hay còn gọi là van xả.

• Trường hợp có 1 van, lúc này van 1 chiều nằm ở giữa máy nén khí và bình chứa khí nén (máy nén có bình khí nén gắn phía dưới). Van 1 chiều trong trường hợp này sẽ đảm bảo khí khi đã được bơm vào bình tích áp sẽ không thể quay lại máy nén máy dừng được.

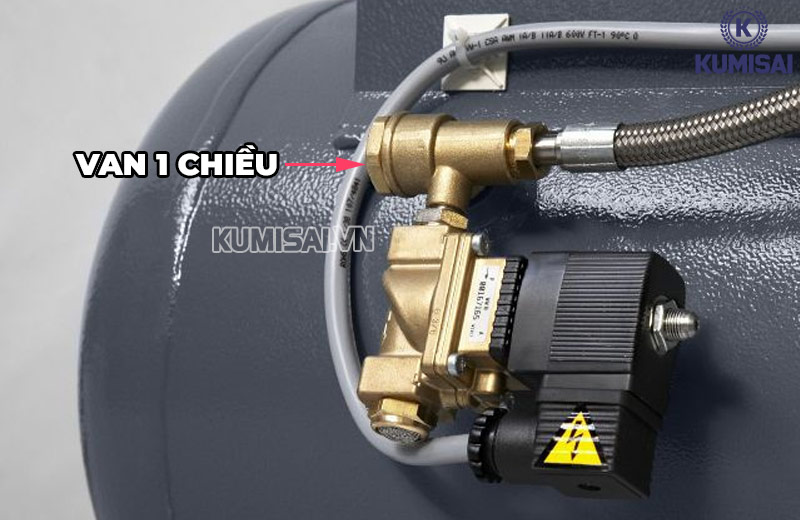

Vị trí van 1 chiều trên máy nén khí piston

Trên máy nén khí trục vít, van 1 chiều thường được lắp đặt ở 1 số vị trí như sau:

Van 1 chiều máy nén khí trục vít phụ thuộc vào model máy cùng số lượng van được sử dụng:

• Van hút 1 chiều: Van 1 chiều được tích hợp ở trong van hút (không tải) của máy nén. Nó để đảm bảo khí nén và dầu không thể quay lại thông qua bộ lọc hút.

• Van 1 chiều xả thường nằm bên dưới lõi máy nén. Van này đảm bảo hơi nén/dầu hỗn hợp không thể quay trở lại máy khi máy nén dừng.

>>> Xem thêm: Van tiết lưu là gì?

Phân loại và cấu tạo van một chiều khí nén

Cùng tìm hiểu chi tiết về cấu tạo và phân loại của van máy nén khí này.

Các loại van một chiều khí nén

Van 1 chiều máy nén khí có nhiều loại nhưng phổ biến nhất là:

• Van 1 chiều máy khí nén dạng trượt: có trục ống dẫn vuông góc với trục mặt đế. Nó có ưu điểm là độ an toàn cao, chắc chắn cho hệ thống. Loại van này được lắp ngang giúp các phần tử khí dễ trượt trên đế đỡ.

• Van 1 chiều máy khí nén dạng xoay: có kết cấu trục ống dẫn khí trùng với trục mặt đỡ. Khi không có khí nén đi qua thì van ở trạng thái đóng kín. Khi ở trạng thái mở, cửa van quay quanh trục tạo 1 khe hở cho hơi nén đi qua.

• Van máy khí nén 1 chiều dạng bích: nó lại gồm 2 loại là van bích dạng lò xo (size 15 - 200mm) và dạng cửa đôi (size 50 - 700mm). Loại van này cho hiệu quả cao, chi phí lắp đặt rẻ. Linh hoạt khi lắp theo cả phương ngang hoặc thẳng đứng.

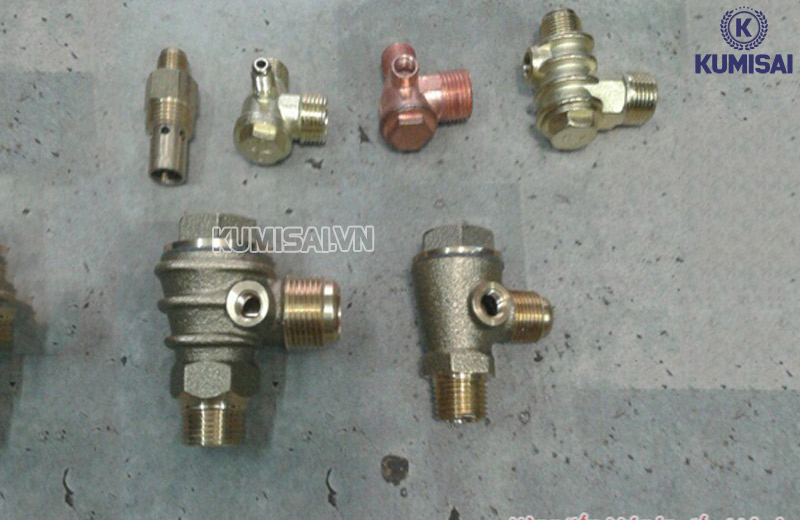

Có nhiều loại van 1 chiều khí nén

Cấu tạo của van 1 chiều máy nén khí

Dù được chia thành nhiều loại nhưng van 1 chiều hơi nén đều gồm một số bộ phận chính như sau:

• Nắp đậy: làm từ một số vật liệu bền bỉ như gang, đồng, inox, thép không gỉ,...

• Chốt: thường kết cấu từ thép bulong không gỉ, có độ bền cao.

• Vòng đệm: chính là phớt, cho khả năng làm kín van khi đóng. Chi tiết này được làm từ cao su, có độ mềm dẻo, đàn hồi tốt.

• Các bộ phận khác: Thân van, chốt xoay bản lề, đĩa van,...

Nguyên lý vận hành 1 chiều máy nén khí

Cơ chế làm việc của van máy nén khí 1 chiều khá đơn giản. Van hoạt động hoàn toàn tự động dựa trên áp lực dòng khí nén.

Khi áp suất trong máy khí nén ổn định, máy không tạo ra hơi nén nên không có dòng khí đi qua, cửa xoay của van 1 chiều đóng chặt.

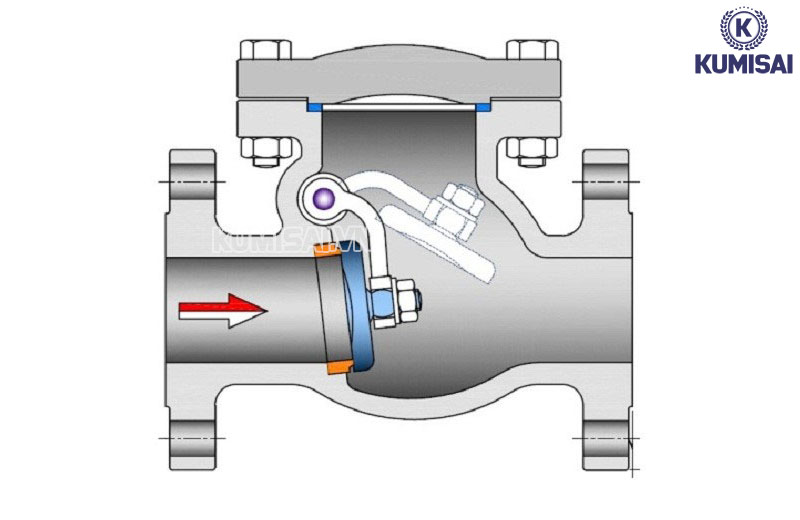

Nguyên lý làm việc van 1 chiều

Khi áp suất khí trong máy giảm thấp hơn mức cài đặt, rơ le nhiệt sẽ được kích hoạt để máy vận hành, tạo ra hơi nén. Khí nén áp lực theo đường ống đi đến trước cửa van. Sự thay đổi mức áp suất khiến cửa xoay mở, cho phép dòng khí nén đi qua van và đến bình tích áp.

Hướng dẫn cách lắp đặt van một chiều đúng vị trí

Van một chiều khí nén được lắp ở đâu?

Như đã nói ở trên, van 1 chiều máy bơm hơi phụ thuộc vào dòng máy nén.

• Máy nén khí piston: van 1 chiều có thể được lắp trong piston để điều khiển lưu lượng khí nén tới xilanh. Hoặc có thể lắp tại vị trí giữa đầu nén và bình chứa, kiểm soát lượng khí trước khi khí nén được đưa vào bình chứa.

• Máy nén khí trục vít: van 1 chiều thường được lắp tại đầu ra của trục vít.

Không có quy định chính xác về số lượng van máy nén khí 1 chiều cho thiết bị nén khí. Có thể lắp từ 1 - 2 chiếc hoặc nhiều hơn tùy yêu cầu công việc.

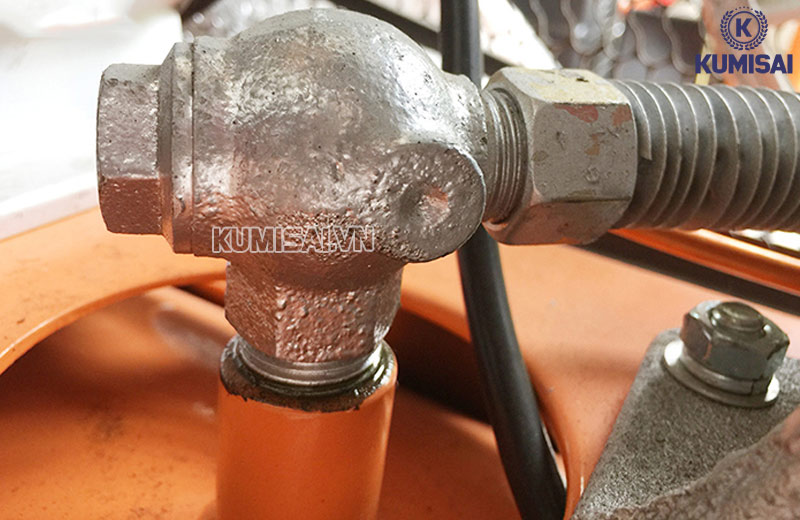

Lắp van 1 chiều đúng cách

Cách lắp van 1 chiều máy nén khí

Để lắp van 1 chiều máy nén bạn có thể tiến hành theo các bước sau:

• Bước 1: Kiểm tra van xem size van có phù hợp với size đường ống trong hệ thống không. Check xem van còn họat động không bằng cách mở van và thổi tại một đầu. Nếu đầu bên kia có hơi mát đi qua chứng tỏ van vẫn còn tốt.

• Bước 2: Xác định vị trí lắp van một chiều phù hợp. Theo dõi mũi tên chỉ hướng dòng chảy trên van để lắp đúng. Mũi tên nằm ngang hãy lắp van ngang, mũi tên đứng thì lắp van theo phương thẳng đứng.

• Bước 3: Dùng cờ lê, mỏ lết, kìm,... để siết chặt các khớp ren của van. Lưu ý, tránh dùng lực quá mạnh sẽ khiến chân ren bị vỡ. Có thể dùng thêm băng tan để tăng độ kín khít, tránh rò rỉ khí nén.

• Bước 4: Sau khi lắp xong hãy chạy thử máy để test xem van đã lắp đúng chưa. Nếu khí nén chỉ chảy theo một hướng, không bị rò rỉ thì bạn đã lắp đặt thành công. Tuy nhiên nếu có sự cố bất thường thì nên tháo ra để check lại.

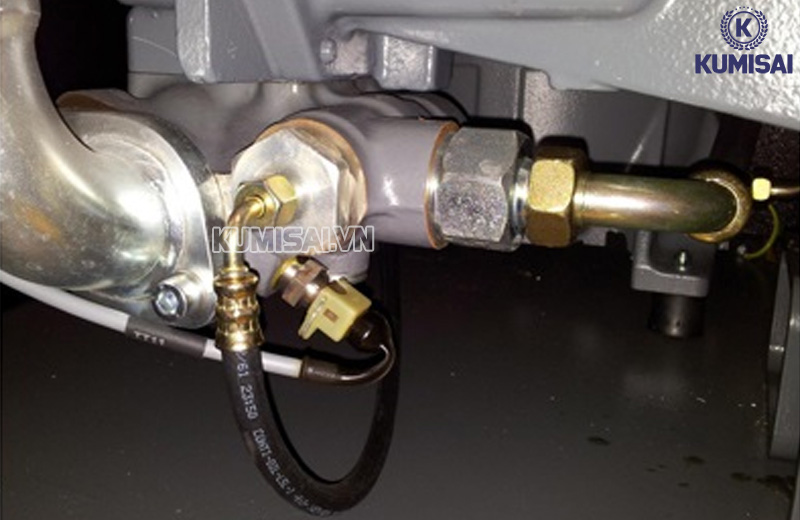

Lắp đặt đúng vị trí

Van một chiều máy nén khí giá bao nhiêu tiền?

Van 1 chiều đi kèm sẵn khi mua máy nén khí. Tuy nhiên sau khi sử dụng một thời gian nó có thể gặp lỗi, hư hỏng. Lúc này bạn cần phải tiến hành thay mới để đảm bảo hiệu quả nén khí.

Vậy giá van 1 chiều máy nén khí bao nhiêu? Tùy vào loại van cũng như nhà bán hàng mà phụ kiện này có giá bán khác nhau dao động từ 150.000đ - 400.000đ. Cụ thể mức giá tham khảo là:

• Van phân tròn : ~200.000 - 250.000

• Van 1 phân vuông: ~120.000 - 150.000

• Van 1 nửa phân: ~250.000 - 350.000

Lưu ý khi sử dụng van máy nén khí 1 chiều

Chọn van nén khí 1 chiều phù hợp

Để van 1 chiều máy nén khí chạy ổn định, bền bỉ, tuổi thọ cao thì nên lưu ý một số điểm như sau:

• Lựa chọn loại van 1 chiều phù hợp với dòng máy nén, nhu cầu sử dụng, đúng size.

• Lắp van khí nén 1 chiều đúng vị trí, đúng chiều.

• Tùy loại máy mà bạn có thể lắp nhiều van 1 chiều.

• Không lắp van 1 chiều tại những vị trí đặc thù như: tách ẩm, cụm lọc thô,... điều này sẽ khiến hơi nén bị tắc nghẽn, không luân chuyển được.

• Test van trước khi lắp xem có còn hoạt động tốt hay không bằng cách thổi hơi qua van.

• Trước khi lắp van 1 chiều thì hãy làm sạch đường ống để lưu thông tốt nhất.

• Kiểm tra, bảo dưỡng van nén khí 1 chiều định ky.

Trên đây là những thông tin tổng hợp về van 1 chiều máy nén khí. Phụ kiện này cực kỳ quan trọng, cho nên cần định kỳ check, bảo dưỡng. Thay mới nhanh chóng ngay khi phát hiện hư hỏng.
