Sơ đồ hệ thống khí nén được ứng dụng phổ biến trong công nghiệp và đời sống. Vậy hệ thống khí nén là gì và cấu tạo hoàn chỉnh của một sơ đồ hệ thống máy nén khí như thế nào? Chúng tôi sẽ giới thiệu cho các bạn trong bài viết dưới đây.
Hệ thống khí nén là gì?
Hệ thống khí nén là một chuỗi các thiết bị được liên kết với nhau để tạo ra, lưu trữ và cung cấp khí nén phục vụ cho nhu cầu sử dụng, sản xuất và hoạt động đời sống của con người.
Sơ đồ hệ thống khí nén cơ bản
Cấu tạo của một sơ đồ nguyên lý hệ thống khí nén bao gồm các thiết bị sau:
-
Máy nén khí
-
Bộ làm mát
-
Bình chứa khí
-
Bộ lọc chính
-
Máy sấy
-
Bộ lọc tinh
-
Bộ lọc siêu tinh
-
Đường ống
-
Bộ xả tự động
-
Bộ kết hợp F.R.L
-
Cảm biến áp suất
-
Van điện từ
-
Van tiết lưu
-
Xy lanh khí
-
Cảm biến
Các nhóm hệ thống khí nén cơ bản
Nhóm sản xuất
Nhóm sản xuất bao gồm các thiết bị: máy nén khí, bộ làm mát và bình chứa khí. Mỗi thiết bị sẽ có chức năng và cách hoạt động riêng.
Máy nén khí
Máy nén khí là nguồn cung cấp khí nén cho toàn bộ hệ thống làm việc. Khi máy bơm nén khí hoạt động sẽ hút không khí từ bên ngoài vào sau đó nén đến mức áp suất cần thiết và xả khí nén vào bình chứa.

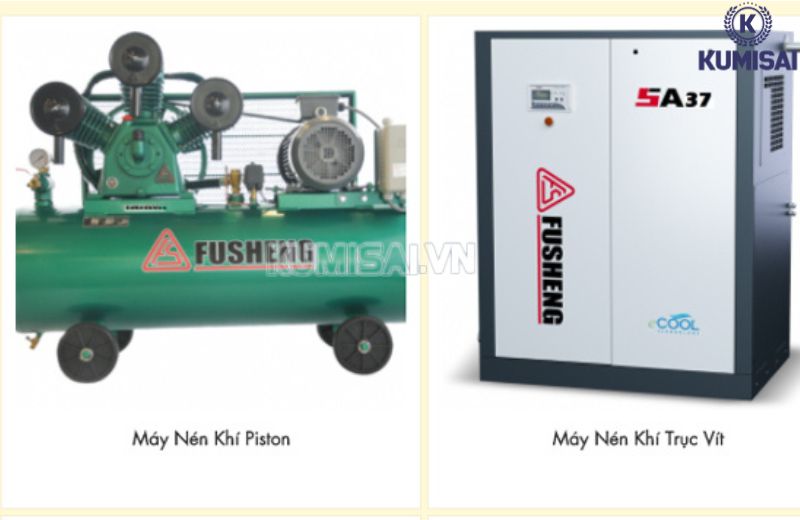

Máy nén khí
Hiện nay, trên thị trường máy nén khí được chia thành nhiều kiểu loại:
-
Máy nén khí piston: Loại máy này sử dụng piston di chuyển bên trong xilanh để nén khí. Máy có cấu tạo gồm các piston, thanh truyền, xi lanh, van an toàn, van xả...
-
Máy nén kiểu trục vít: Hoạt động theo nguyên lý ăn khớp. Hai trục vít có đầu mối răng ăn khớp quay ngược chiều nhau làm thay đổi thể tích của không khí để tạo ra áp lực khí.
-
Máy nén khí ly tâm: có công suất lớn thường được sử dụng trong các ngành công nghiệp, sản xuất.
>>Đọc thêm: Máy nén khí y tế: Ứng dụng, Top Model giá tốt
Bộ làm mát
Bộ làm mát bao gồm 2 loại chủ yếu:
-
Hệ thống làm mát bằng khí: Khí nén ở trạng thái nóng sẽ được đưa vào các ống dẫn chính và phân nhánh ra các ống nhỏ hơn. Khi đó, quạt gió sẽ đẩy không khí mát từ môi trường xung quanh đi qua những ống nhỏ này và qua các tấm tản nhiệt giúp làm giảm nhiệt độ của khí nén.
-
Hệ thống làm mát bằng nước: Hoạt động như sau: Khí nóng khi đi qua cổng sẽ được làm mát gián tiếp bằng bước chảy trong các ống kim loại giúp làm giảm nhiệt độ khí nén. Nước sẽ được làm mát bởi tháp giải nhiệt sau đó ngưng tụ và được xả ra ngoài qua hệ thống xả tự động.

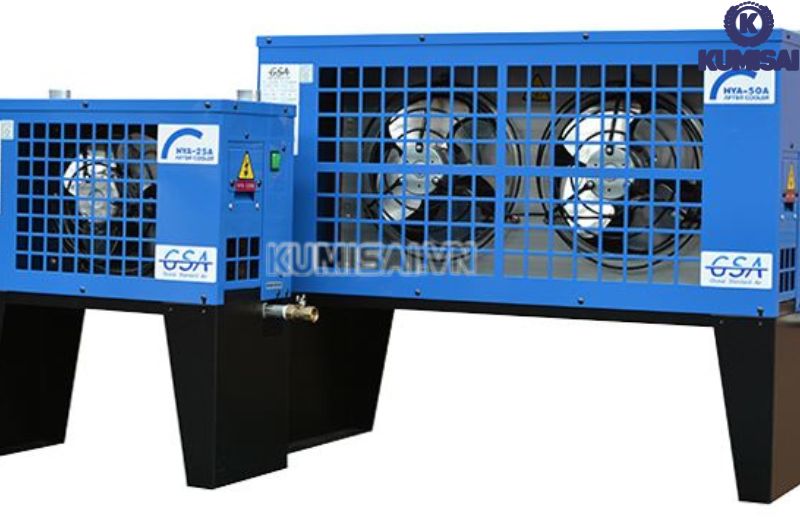

Bộ làm mát khí nén
Bình chứa khí
Bình chứa khí là một thiết bị để lưu trữ khí nén. Thông thường trong bình chứa khí se có một bộ lọc tách nước để loại bỏ nước có trong khí nén trước khi đưa khí đến các thiết bị khác.
Nhóm làm sạch
Bộ lọc tổng
Trong quá trình lọc, khí nén sẽ được lọc bỏ các chất bẩn, dầu mỡ và tạp chất. Nhờ đó góp phần nâng cao hiệu suất của máy sấy khí và hạn chế hỏng hóc cho các thiết bị khác.
Máy sấy khí
Máy sấy khí có tác dụng loại bỏ hơi nước ra khỏi dòng khí. Hiện nay có 3 loại máy sấy khí là:
-
Máy sấy loại làm lạnh: Loại máy này cho khả năng làm lạnh khí nén thông qua một hệ thống tuần hoàn kín giúp biến hơi nước thành dạng lỏng và loại bỏ chúng qua bộ xả.
-
Máy sấy khí loại hấp thụ: Sử dụng chất liệu hấp thụ như các hạt hút ẩm…để loại bỏ hơi nước ra khỏi khí nén.
-
Máy sấy khí loại màng: Khí nén sẽ được làm khô khi đi qua lớp màng. Sự chênh lệch áp suất giữa hơi ẩm bên trong và bên ngoài sẽ làm loại bỏ hơi nước.

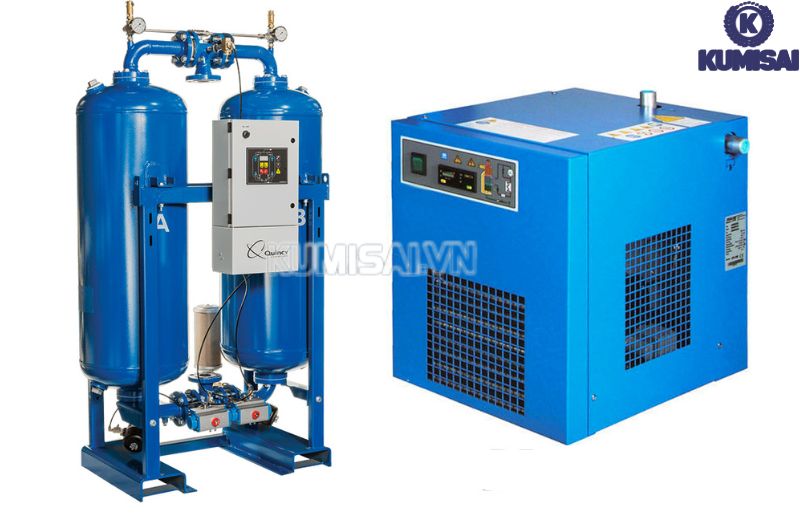

Máy sấy khí nén
Nhóm dẫn truyền
Đường ống
Ống dẫn khí có nhiệm vụ dẫn khí từ nguồn cấp đến các thiết bị khác một cách nhanh chóng. Có 3 loại đường ống phổ biến hiện nay là ống kim loại, ống cao su và ống bằng nhựa mềm.
Bộ xả tự động
Bộ xả tự động được lắp ở cuối dây chuyền và có 3 loại phổ biến là:
-
Loại phao: Lượng thoát nước từ 100cm3/chu kỳ.
-
Bộ xả loại điện: >400cm3/chu kỳ
-
Loại hẹn giờ: Loại thoát nước linh hoạt có thể cài đặt xả theo thời gian.
Nhóm tiêu thụ
Đây là nhóm cuối cùng trong hệ thống khí nén. Nhóm này bao gồm: Bộ F.R.L, van điều khiển và xylanh khí nén.
Bộ F.R.L
Bộ F.R.L gồm 3 thành phần chính là bộ lọc, bộ điều áp và bộ tra dầu (bôi trơn).
-
Bộ lọc: Có nhiệm vụ loại bỏ các tạp chất như bụi, gỉ sét…giúp làm sạch khí nén.
-
Bộ điều áp: giúp điều chỉnh và duy trì áp suất khí nén ở mức phù hợp với yêu cầu của các thiết bị.
-
Bộ tra dầu: Là thiết bị cung cấp dầu bôi trơn cho các van, xi lanh và dụng cụ khí nén cầm tay đảm bảo hoạt động trơn tru.

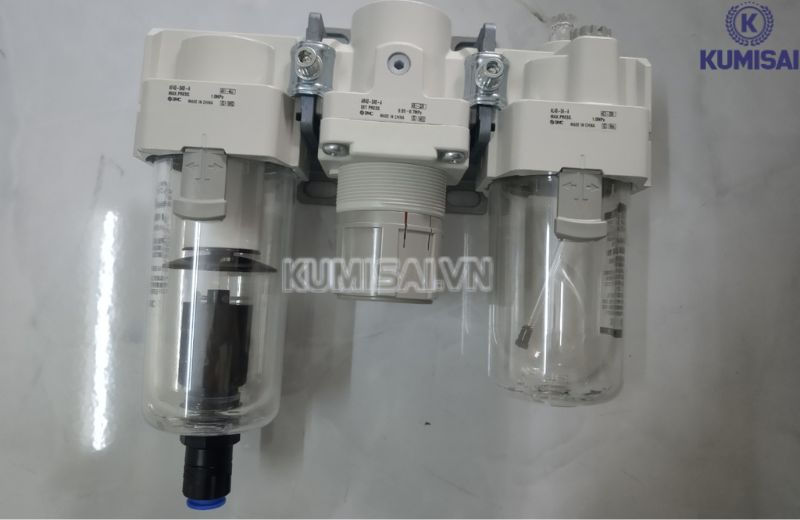

Bộ F.R.L tích hợp 3 bộ phận
Van điều khiển
Van điều khiển là một thiết bị có vai trò điều khiển dòng chảy và áp suất của khí nén. Bên cạnh đó, chúng còn có chức năng đóng/mở dòng khí, xả khí thừa và thổi khí.
Xylanh khí nén
Xylanh khí nén giúp chuyển đổi năng lượng khí nén thành năng lượng cơ học. Các chuyển động gồm có: chuyển động tịnh tiến, chuyển động xoay, chuyển động kẹp…
Trên đây là những thông tin về sơ đồ hệ thống khí nén. Mong rằng sẽ hữu ích được cho bạn. Nếu cần tư vấn thêm, quý khách vui lòng truy cập website: Kumisai.vn hoặc liên hệ trực tiếp qua Hotline: 0983 898 758
