Trên thị trường hiện nay có 3 dòng máy nén khí phổ biến là máy nén khí trục vít, máy nén khí piston, máy nén khí ly tâm. Mỗi dòng máy cấu tạo và nguyên lý hoạt động vận hành khác nhau mà người dùng cần hiểu để thiết bị phát huy tối đa công năng.

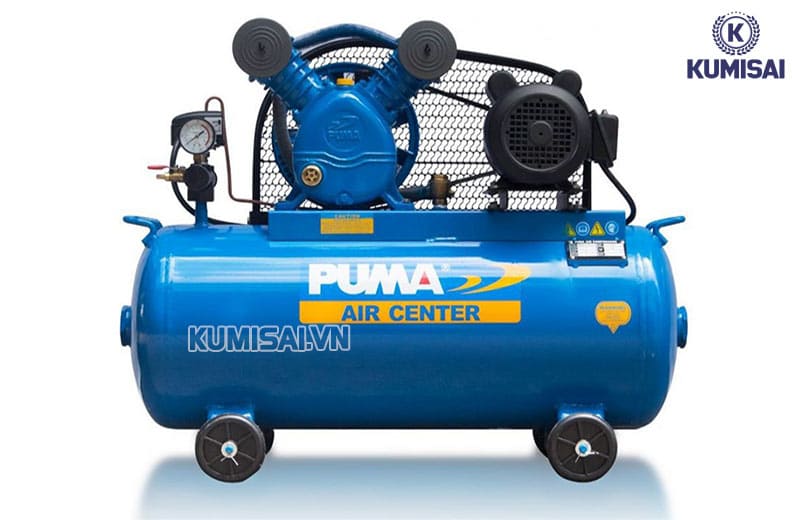

Cấu tạo máy nén khí
Cấu tạo máy nén khí trục vít
Máy nén khí trục vít có cấu tạo bao gồm các thành phần sau:
-
Trục vít: Đây là thành phần quan trọng nhất của thiết bị. Trục quay với tốc độ cao tạo ra lực lút, nén và xả khí ra ngoài.
-
Xi lanh: Số lượng xi lanh sẽ xác định số giai đoạn nén và điều áp.
-
Bộ lọc khí đầu vào: giúp làm sạch bụi bẩn và các tạp chất trước khi đưa khí vào máy nén.
-
Bộ lọc dầu: Được đặt trong buồn quay gần van xả. Chúng có tác dụng bôi trơn khí nén và cung cấp khả năng làm mát.
-
Vòng bi: Được đặt ở cả 2 đầu trục quay giúp trục quay ổn định, giảm ma sát và ăn mòn.
-
Van cổ hút: Hút không khí vào máy nén.
-
Van xả: Nằm đối diện van hút với vai trò đẩy khí nén vào bể chứa hoặc ống xả.
-
Động cơ: Cung cấp năng lượng cho rotor và đảm bảo khả năng nén khí.
-
Bộ điều khiển: Giám sát và điều khiển hoạt động của máy.
-
Bộ tách dầu: Bảo vệ độ tinh khiết của khí nén và ngăn hỗn hợp dầu+khí gây hại.
-
Vòng đệm: Đảm bảo thiết bị không bị rò rỉ.

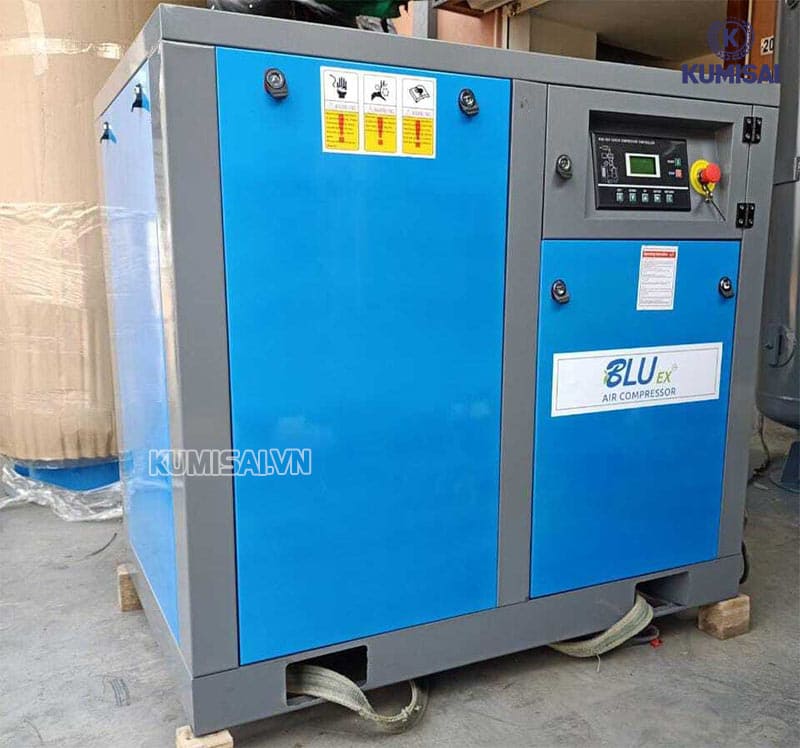

Cấu tạo máy nén khí trục vít
Cấu tạo máy nén khí piston
So với máy nén khí trục vít, máy nén khí piston có cấu tạo đơn giản hơn:
-
Mô tơ: Chuyển đổi điện năng thành cơ năng, cung cấp năng lượng cho các bộ phận khác trong máy.
-
Đầu nén: Gồm piston nén khí, bộ lọc và ống dẫn, nơi diễn ra quá trình nén khí.
-
Van an toàn: Ngăn áp suất tăng đột ngột, bảo vệ thiết bị khỏi sự cố.
-
Van xả nước: Loại bỏ nước có trong khí nén, đảm bảo chất lượng khí.
-
Đồng hồ đo áp: Hiển thị áp suất trong hệ thống.
-
Dây đai và Puly: Truyền động cơ năng từ mô tơ đến đầu nén.
-
Lọc gió: Loại bỏ cặn bẩn trong luồng khí đầu vào.
-
Bình chứa: Lưu trữ khí nén sau khi quá trình nén hoàn tất

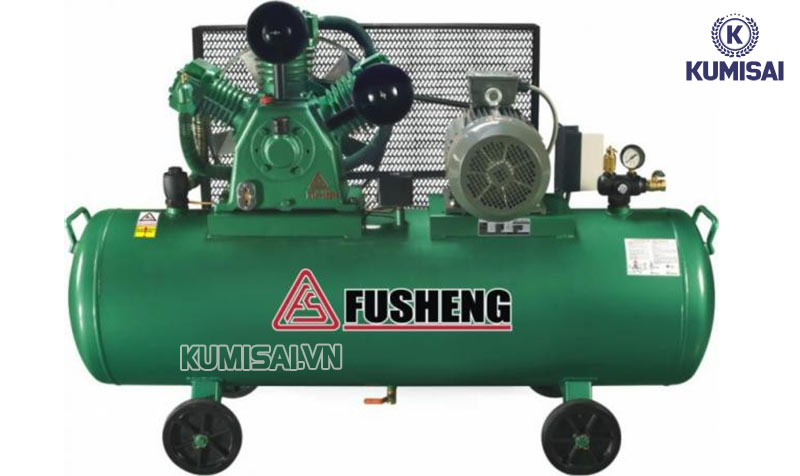

Cấu tạo máy nén khí piston

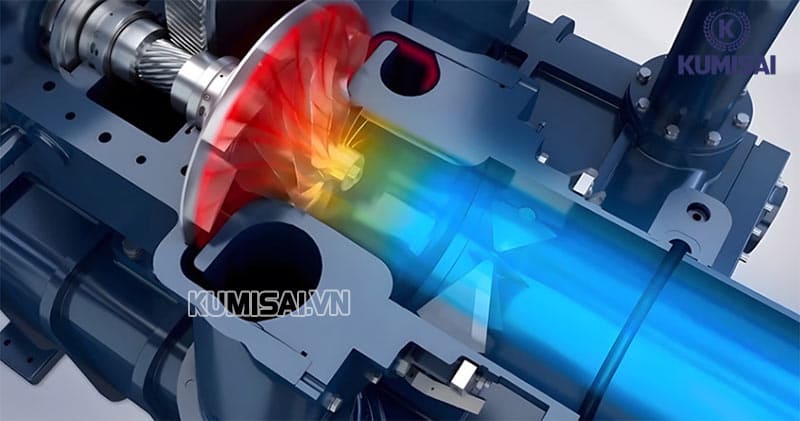

Cấu tạo máy nén khí ly tâm
-
Vỏ máy: Làm bằng thép hoặc gang, bảo vệ các bộ phận bên trong và được thiết kế thành hai nửa để thuận tiện cho việc tháo lắp.
-
Trục máy: Lắp vào các ổ đỡ trên vỏ máy, có các bánh công tác. Khi vận hành, trục máy nhận năng lượng từ động cơ và quay với tốc độ cao để thực hiện quá trình nén khí.
-
Cánh định hướng: Gắn với vỏ máy, dẫn khí từ cửa xả của cấp nén này tới cửa nạp của cấp kế tiếp.
-
Bánh công tác: Lắp trên trục máy nén không khí, có nhiệm vụ biến đổi động năng trong quá trình nén khí.
-
Van hút và van xả: Được làm bằng kim loại hoặc cao su, điều khiển quá trình hút và xả khí nén.

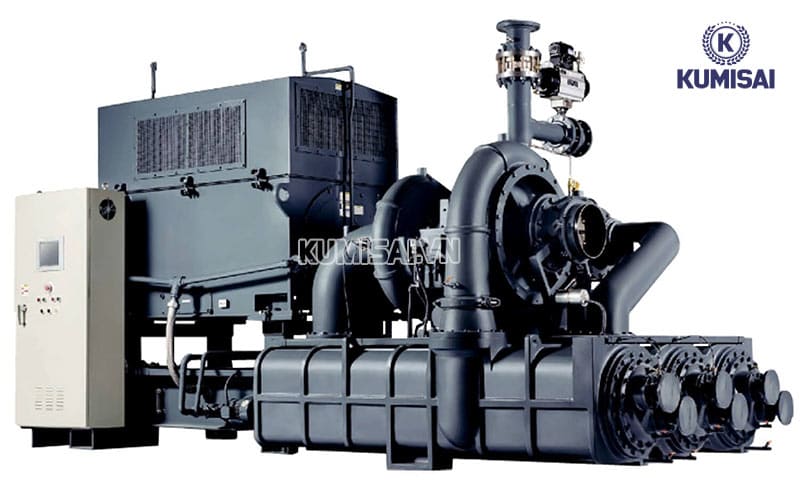

Cấu tạo máy nén khí ly tâm
>>> Xem thêm: Địa chỉ uy tín mua máy nén khí tại Hà Nội - HCM
Nguyên lý vận hành máy nén khí
Máy nén khí trục vít
Thiết bị hoạt động bởi 2 trục vít quay ngược chiều và ăn khớp với nhau. Một trục vít nhận năng lượng từ mô tơ và truyền cho trục còn lại thông qua bánh răng.
Nhờ đó, không khí sẽ di chuyển từ đầu trục vít này sang đầu trục vít kia và bị nén đến áp suất cao.
Nguyên lý làm việc của máy nén khí trục vít
Máy nén khí piston
Khi piston di chuyển xuống, áp suất và thể tích trong buồng chứa thay đổi, hút không khí bên ngoài vào qua van hút.
Khi piston di chuyển lên, không khí bị nén lại trong buồng chứa. Áp suất tăng khiến van hút đóng và van xả mở, đẩy khí ra ngoài.
Khi áp suất đạt mức cao, van xả đóng và piston bắt đầu di chuyển xuống, tiếp tục quá trình nén.
Nguyên lý làm việc của máy nén khí Piston
Máy nén khí ly tâm
Máy nén khí ly tâm hoạt động theo cơ chế sau:
-
Không khí sẽ được hút vào máy qua van hút. Van hút này sẽ được điều khiển đóng mở bằng cơ khí hoặc điện.
-
Khi guồng động quay sẽ hút khí vào tâm của buồng động. Dưới tác dụng của lực ly tâm, khí nén từ tâm sẽ được văng ra xung quanh theo các cánh hướng tâm.
-
Khi ra khỏi guồng động, khí nén sẽ chuyển qua vòng khuếch tán. Tại đây, tốc độ ban đầu của khí nén sẽ giảm xuống nhưng áp suất sẽ tăng lên.
-
Khi được nén đến áp suất cao, khí sẽ được xả ra ngoài qua van xả.
Nguyên lý làm việc của máy nén khí ly tâm
Bài viết trên đây chúng tôi đã giới thiệu về cấu tạo và nguyên lý hoạt động của các loại máy nén khí phổ biến hiện nay. Mời quý khách liên hệ tới Hotline: 0983 898 758 để được tư vấn chi tiết hơn.
