Đồng hồ đo áp suất: Phân loại, Báo giá, Cách chọn mua

Đồng hồ đo áp suất khí nén xuất hiện phổ biến trong nhiều hệ thống kỹ thuật, với thiết kế đa dạng về kiểu dáng và dải đo. Tùy theo từng dòng sản phẩm, thiết bị có thể được chế tạo từ nhiều vật liệu khác nhau và tích hợp các dạng hiển thị riêng biệt.

Khái niệm đồng hồ đo áp suất khí nén

Đồng hồ đo áp suất khí nén (pressure gauge) hay đồng hồ áp suất khí nén là thiết bị chuyên dụng dùng để đo, hiển thị và kiểm soát áp lực của hơi, khí hoặc gas trong các hệ thống khí nén, máy nén khí cao áp, hoặc đường ống công nghiệp. Nó đảm bảo hệ thống vận hành an toàn, ổn định và kịp thời phát hiện rò rỉ.

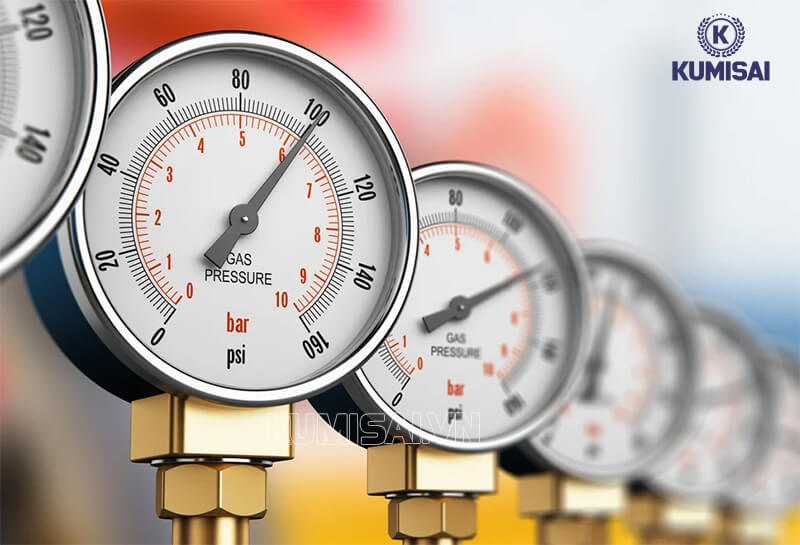

Đồng hồ đo áp suất khí nén là gì?

Các thông số áp suất được thể hiện trực quan thông qua mặt đồng hồ hoặc màn hình hiển thị, với những đơn vị đo quen thuộc như bar, psi hoặc kg/cm². Tùy theo từng dòng sản phẩm, thiết bị có thể được thiết kế với nhiều kiểu dáng, kích thước và dải đo khác nhau, đáp ứng các tiêu chuẩn kỹ thuật trong từng môi trường làm việc cụ thể.

Cấu tạo và nguyên lý hoạt động chung của đồng hồ đo áp suất khí nén

Cấu tạo và nguyên lý hoạt động của đồng hồ đo áp suất khí nén gồm những gì? Nội dung dưới đây sẽ giúp bạn hiểu rõ.

Cấu tạo

Mỗi đồng hồ đo áp suất khí nén đều được thiết kế với cấu trúc riêng biệt, bao gồm các thành phần đảm nhiệm những chức năng cụ thể trong hệ thống.

• Kim đồng hồ: Di chuyển trên mặt số để chỉ giá trị áp suất tương ứng.

• Mặt hiển thị: Mặt số có vạch chia và thông số.

• Vỏ đồng hồ: Thường bằng thép không gỉ, inox hoặc vỏ thép mạ crom để bảo vệ các chi tiết bên trong.

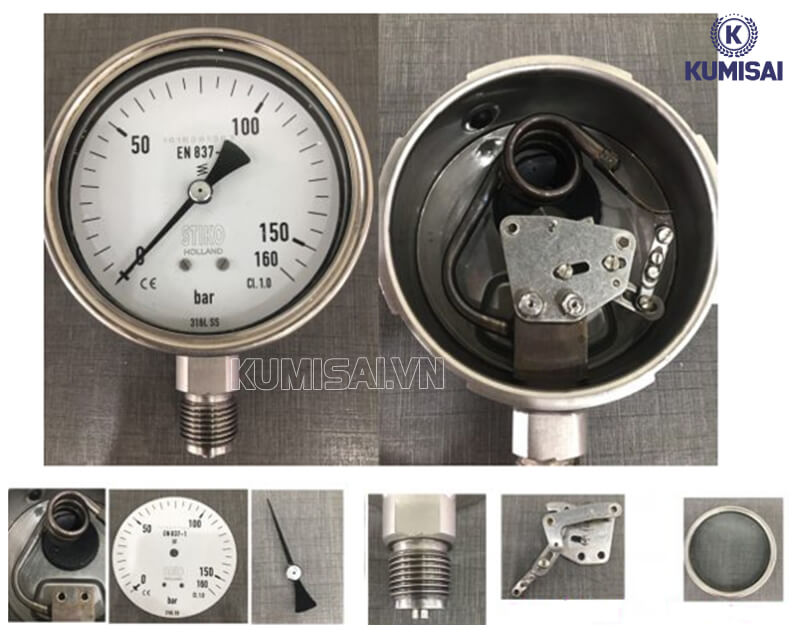

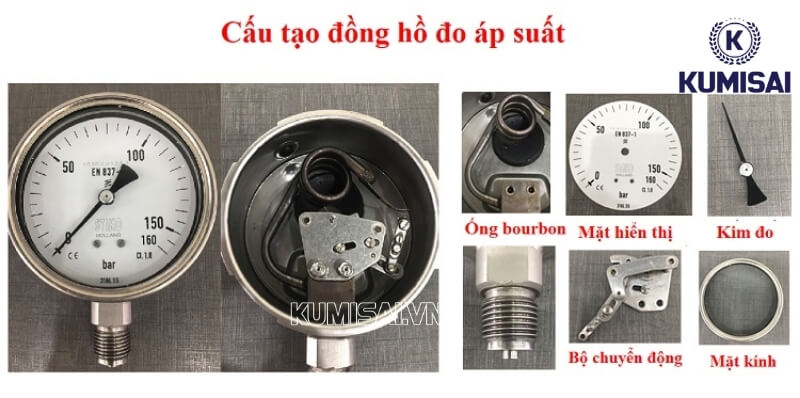

Cấu tạo đồng hồ đo áp suất khí nén

• Mặt kính bảo vệ: Làm bằng kính cường lực hoặc nhựa mica trong suốt, giúp bảo vệ mặt hiển thị và dễ dàng đọc thông số.

• Ống Bourdon (loại cơ): Đây là chi tiết quan trọng bên trong, thường có dạng ống cong, có khả năng biến dạng khi áp suất thay đổi và truyền chuyển động đến kim chỉ.

• Chân kết nối: Kết nối đồng hồ với hệ thống khí nén (thường ren đồng hoặc inox).

• Cảm biến áp suất (loại điện tử): Thay thế ống Bourdon, sử dụng các cảm biến hiện đại để chuyển đổi áp suất thành tín hiệu điện và hiển thị dưới dạng số.

Nguyên lý hoạt động

Đồng hồ đo áp suất khí nén hoạt động dựa trên việc tiếp nhận áp lực từ dòng khí và chuyển đổi thành tín hiệu hiển thị tương ứng.

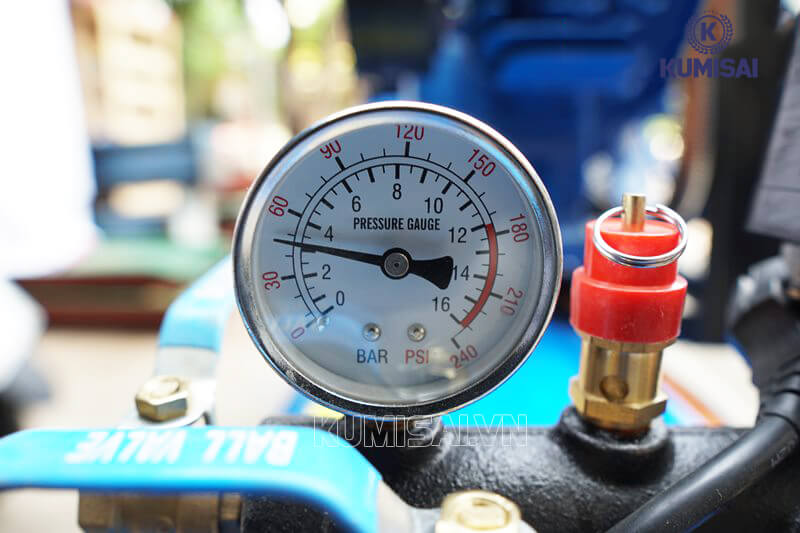

Cách thức hoạt động của đồng hồ đo áp suất khí nén

• Đối với đồng hồ cơ - loại phổ biến nhất, khí nén sẽ đi vào bên trong qua chân kết nối và tác động lên ống Bourdon. Dưới áp suất, ống này sẽ có xu hướng duỗi thẳng ra, tạo ra chuyển động cơ học. Chuyển động này được truyền qua hệ thống đòn bẩy và bánh răng, làm kim đồng hồ quay trên mặt số và hiển thị giá trị áp suất. Khi áp suất giảm, ống Bourdon trở về trạng thái ban đầu, kéo kim về vị trí cũ.

• Với đồng hồ điện tử, áp suất khí được cảm biến ghi nhận thông qua các công nghệ như áp điện hoặc điện trở biến dạng. Tín hiệu sau đó được chuyển đổi thành dạng điện, xử lý qua mạch điện tử và hiển thị trực tiếp.

Các loại đồng hồ áp suất khí nén

Trên thị trường hiện nay, đồng hồ áp suất khí nén được phân chia thành nhiều loại khác nhau dựa trên các tiêu chí cụ thể.

Theo nguyên lý hoạt động

• Đồng hồ đo áp suất khí nén điện tử: Sử dụng cảm biến để ghi nhận áp suất và hiển thị dưới dạng số trên màn hình LCD, có thể tích hợp thêm các chức năng kết nối hoặc xuất tín hiệu.

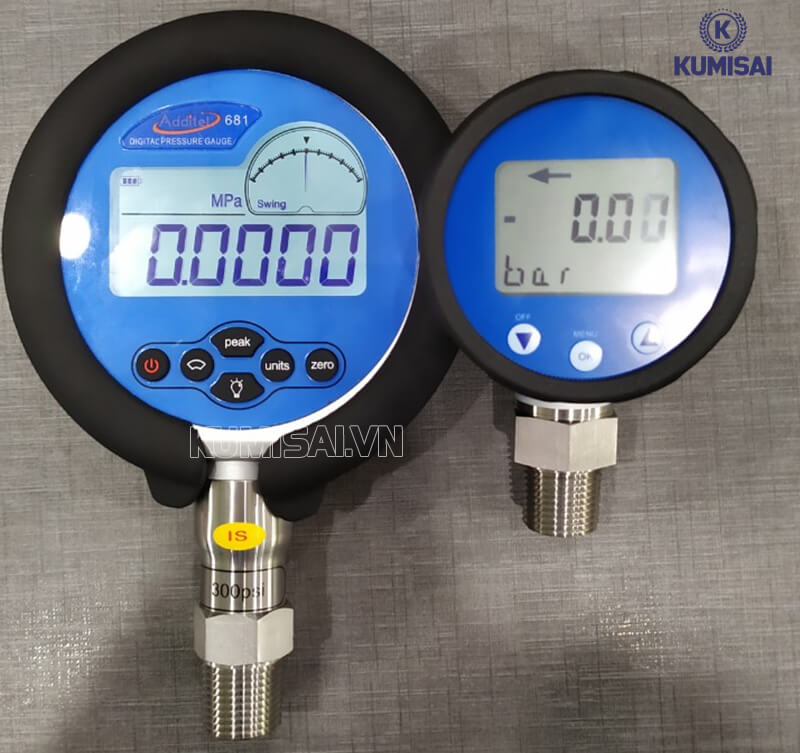

Loại đồng hồ đo áp khí nén điện tử

• Đồng hồ đo áp suất khí nén cơ học: Hoạt động dựa trên ống Bourdon và cơ cấu truyền động, hiển thị áp suất bằng kim trên mặt số, là dòng phổ biến hiện nay

Theo loại thân (dầu/khô)

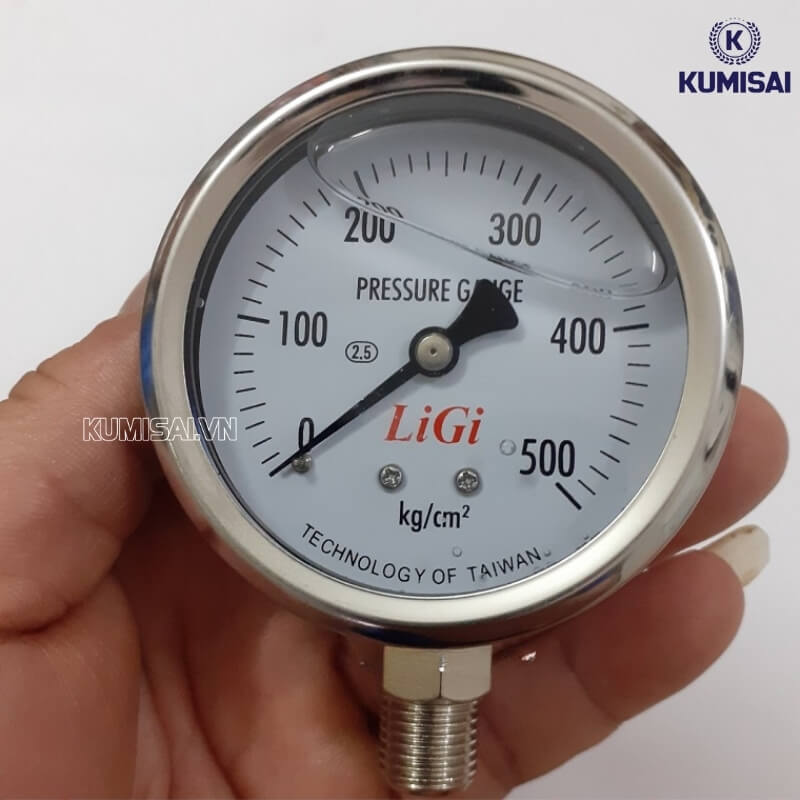

• Đồng hồ áp suất khí nén có dầu: Bên trong được nạp dầu giúp ổn định chuyển động của kim trong môi trường có rung động.

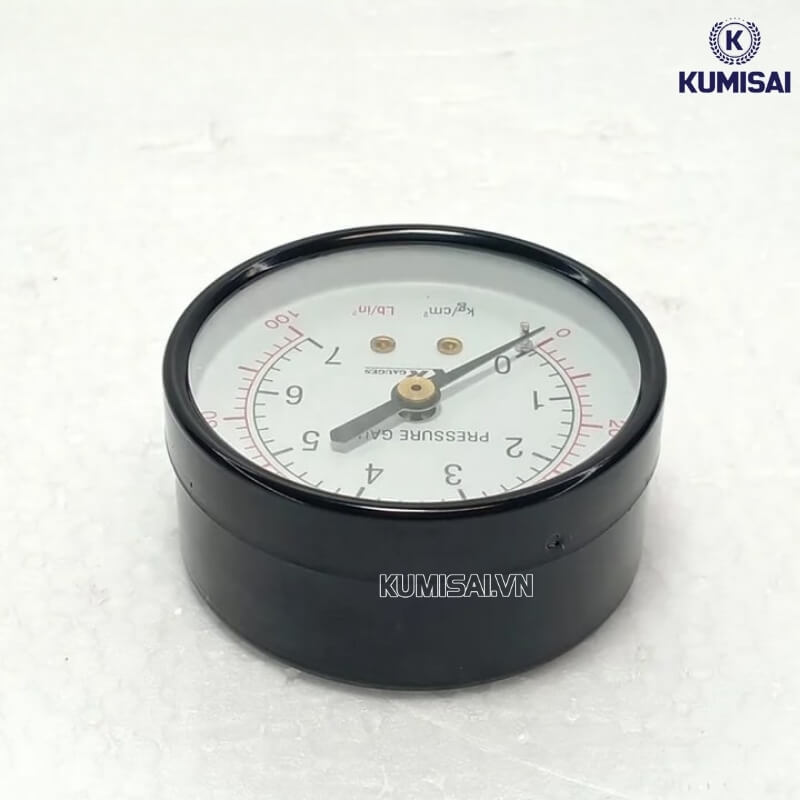

• Đồng hồ áp suất khí nén không dầu: Không chứa dầu, cấu tạo đơn giản, thường dùng trong môi trường ít rung lắc.

Theo vị trí chân kết nối

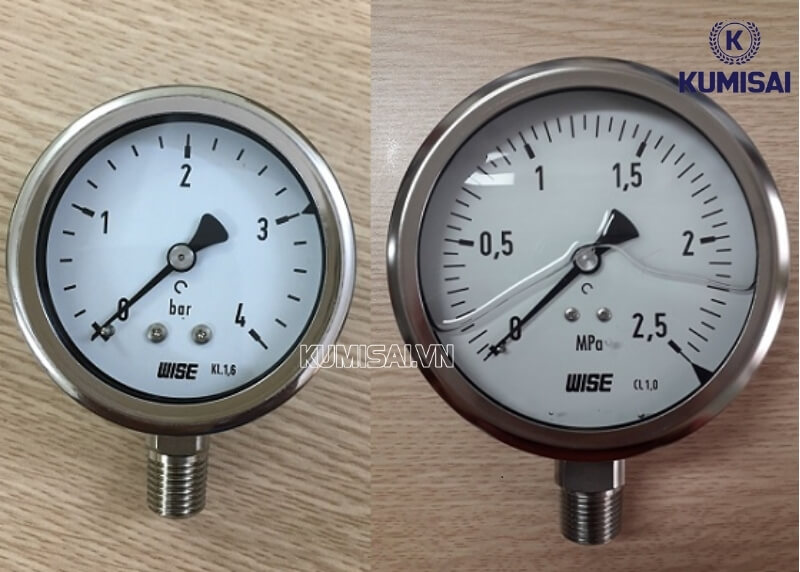

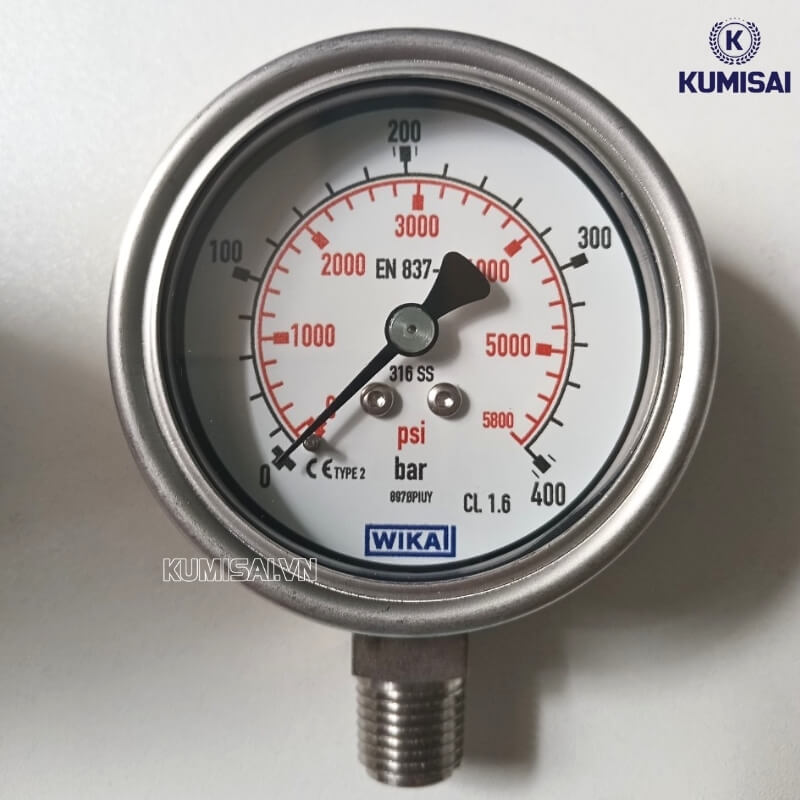

• Đồng hồ chân đứng (chân dưới): Chân kết nối nằm phía dưới, phù hợp lắp trực tiếp trên đường ống hoặc thiết bị.

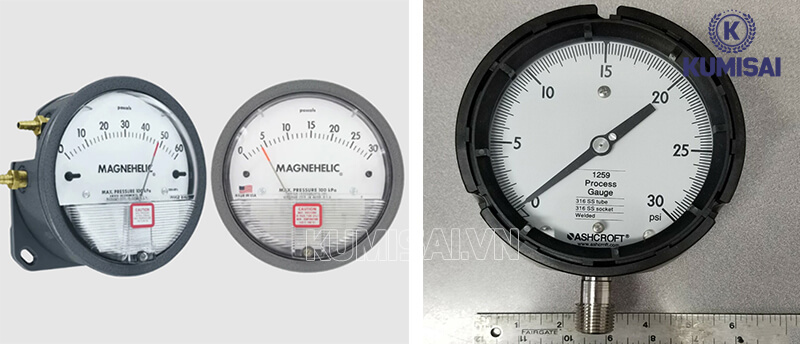

Loại đồng hồ chân trước (trái) và đồng hồ chân sau (phải)

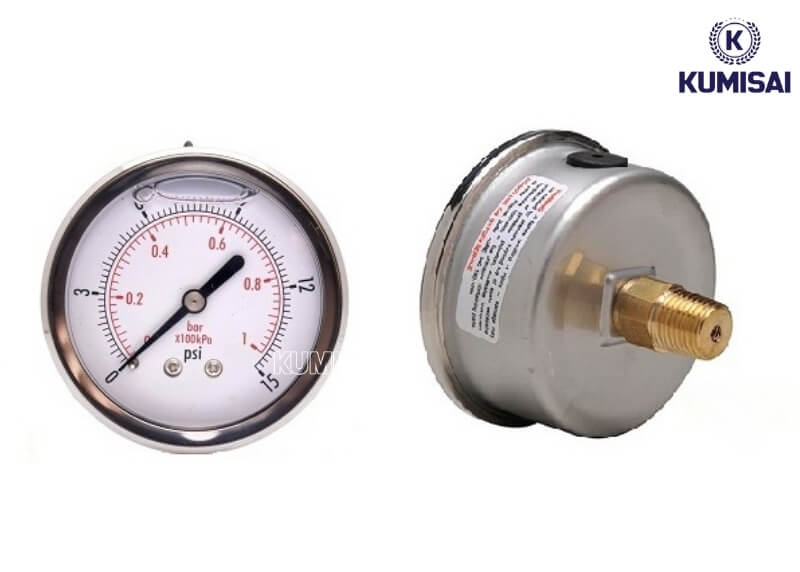

• Đồng hồ chân sau (chân lưng): Chân kết nối nằm phía sau, thích hợp lắp trên bảng điều khiển hoặc dạng âm.

Theo một số cách khác

• Theo mặt bích: Có hoặc không có mặt bích tùy kiểu lắp đặt.

• Theo kích thước mặt (phi mặt): Phổ biến nhất là các loại phi 40, 50, 63, 75, 100mm (tương ứng với 1.5", 2", 2.5", 3", 4").

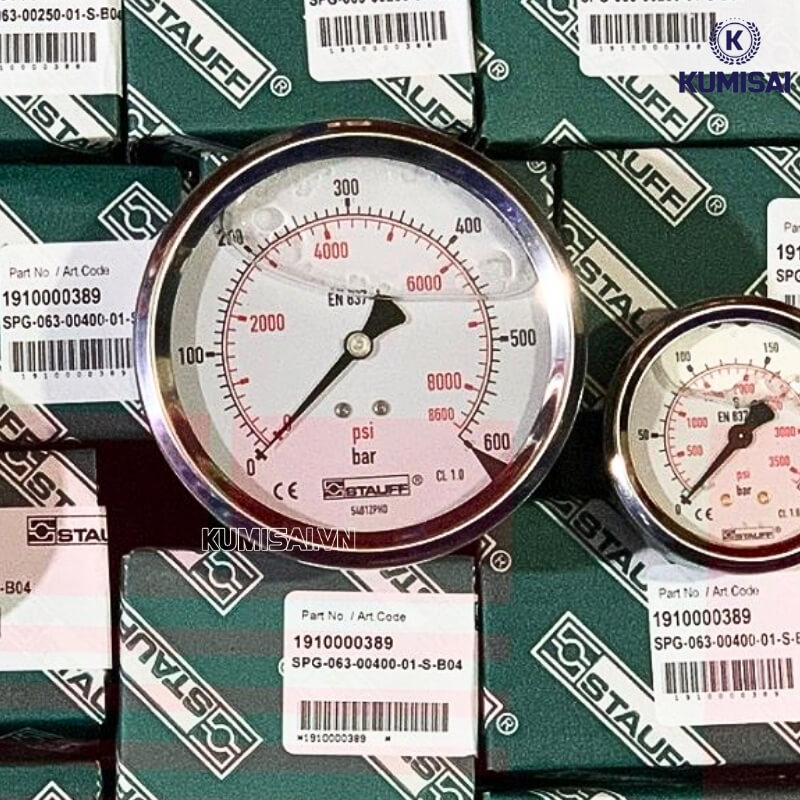

• Theo thương hiệu: Phân loại theo nhà sản xuất với thiết kế và tiêu chuẩn riêng. Một số hãng nổi tiếng có thể kể đến như Wika (Đức), Wise (Hàn Quốc), KK Gauges (Đài Loan), Yamaki (Nhật Bản),...

Vai trò của đồng hồ đo áp suất khí nén

Để thấy rõ tầm quan trọng của thiết bị này, hãy cùng điểm qua những vai trò chính của đồng hồ đo áp suất khí nén trong thực tế.

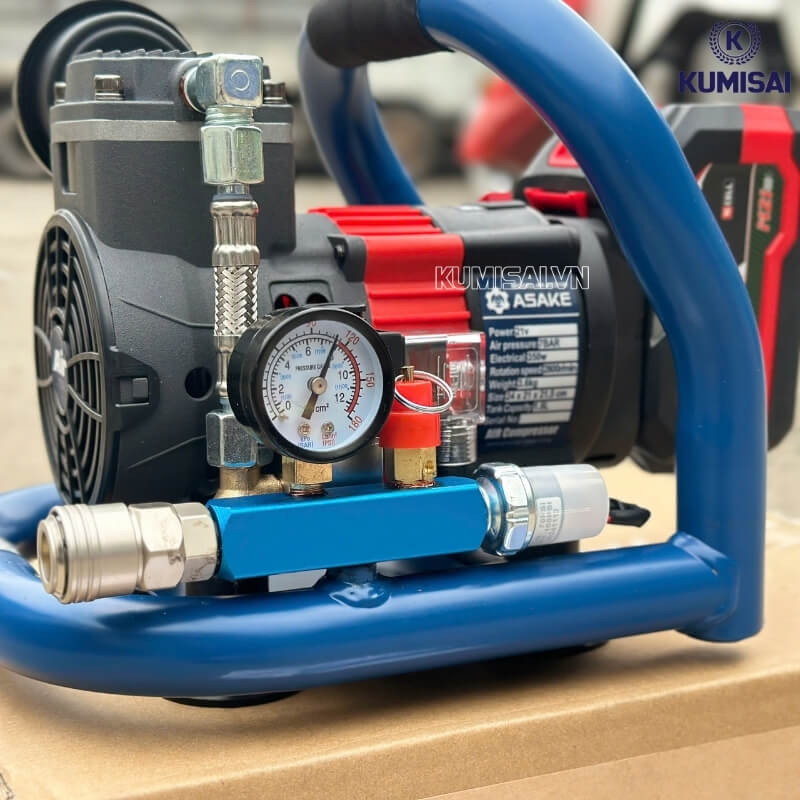

Giám sát và kiểm soát áp suất thực tế

Đồng hồ đo áp suất khí nén đóng vai trò như “mắt thần” giúp người vận hành theo dõi áp suất một cách liên tục và trực quan. Thiết bị cung cấp thông số chính xác tại từng thời điểm, giúp nhanh chóng nắm bắt tình trạng hoạt động của hệ thống.

Nhờ đó, người dùng có thể dễ dàng kiểm soát và điều chỉnh áp suất về mức phù hợp, tránh tình trạng vận hành sai lệch gây ảnh hưởng đến thiết bị.

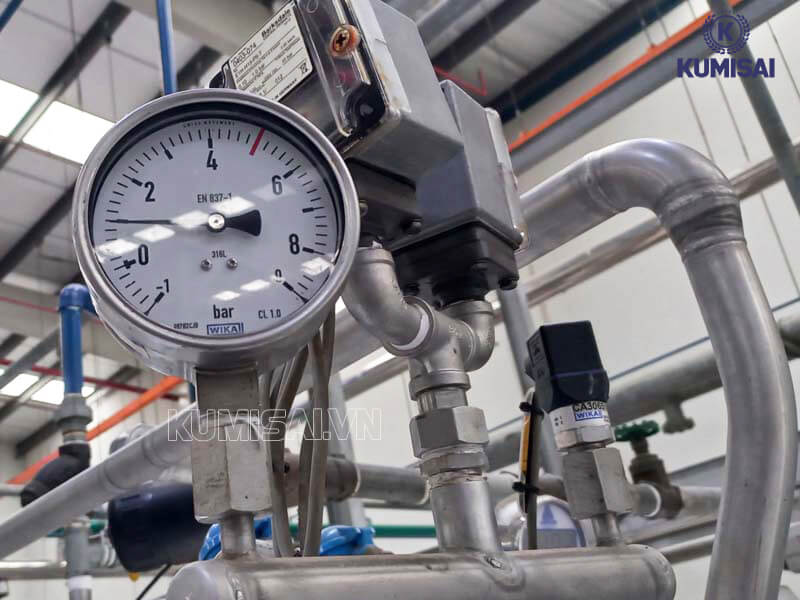

Đồng hồ đo áp suất khí nén giúp kiểm soát áp suất

Đảm bảo an toàn cho toàn hệ thống

Việc theo dõi áp suất thông qua đồng hồ giúp ngăn ngừa các sự cố nguy hiểm như tăng áp đột ngột hoặc tụt áp bất thường. Thiết bị đóng vai trò cảnh báo sớm, góp phần bảo vệ đường ống, bình chứa và các bộ phận liên quan khỏi tình trạng quá tải, từ đó đảm bảo môi trường làm việc an toàn và ổn định.

Nâng cao hiệu suất làm việc của các thiết bị

Khi áp suất được duy trì đúng tiêu chuẩn, các thiết bị sử dụng khí nén như súng bắn đinh, máy phun sơn hay dụng cụ khí nén khác sẽ hoạt động trơn tru và chính xác hơn. Đồng hồ áp suất giúp đảm bảo nguồn khí luôn ổn định, không quá yếu hoặc quá mạnh, từ đó nâng cao hiệu quả công việc và chất lượng sản phẩm.

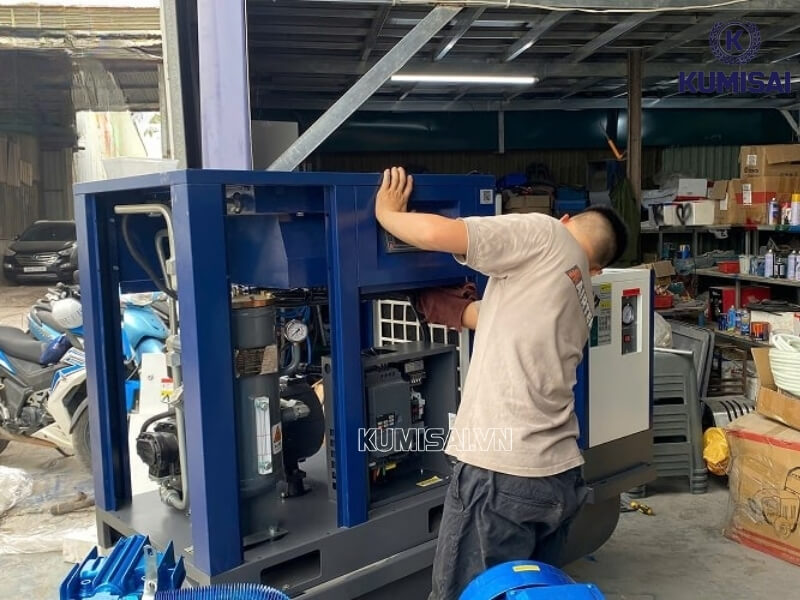

Hỗ trợ phát hiện sự cố sớm và bảo trì kịp thời

Thông qua sự thay đổi của kim đồng hồ, người dùng có thể nhận biết nhanh các dấu hiệu bất thường như rò rỉ khí, tắc nghẽn hoặc sụt áp.

Việc phát hiện sớm giúp kỹ thuật viên chủ động kiểm tra và xử lý kịp thời, hạn chế hư hỏng nghiêm trọng và giảm thời gian gián đoạn vận hành.

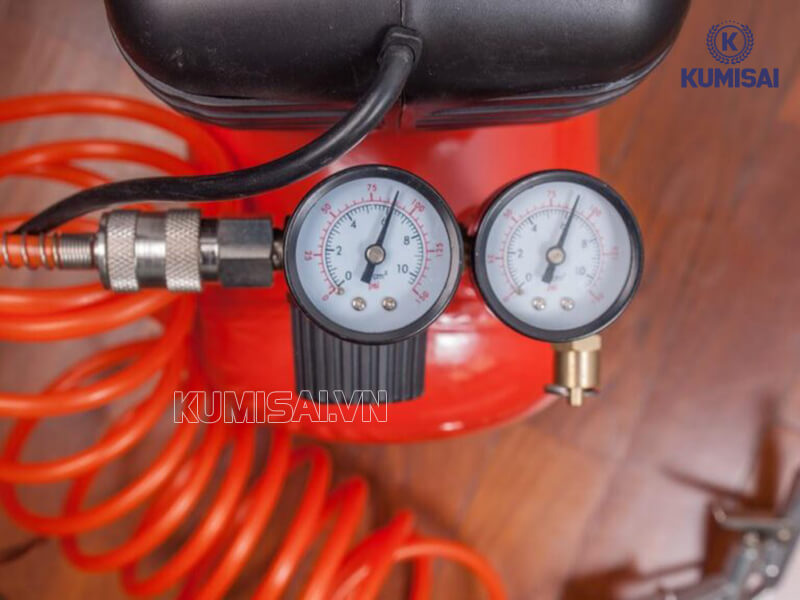

Đồng hồ đo áp suất khí nén giúp phát hiện sự cố sớm

Bảo vệ thiết bị & tối ưu chi phí vận hành

Duy trì áp suất ở mức hợp lý không chỉ giúp hệ thống hoạt động bền bỉ mà còn giảm hao mòn linh kiện. Đồng thời, việc hạn chế thất thoát khí nén còn góp phần tiết kiệm điện năng, từ đó tối ưu chi phí vận hành trong dài hạn.

>>> Tin tức: Tìm hiểu về cách tính dung tích bình nén khí

Giá đồng hồ đo áp suất khí nén cập nhật mới nhất

Giá đồng hồ đo áp suất khí nén hiện nay khá đa dạng, tùy thuộc vào loại sản phẩm và nhu cầu sử dụng.

Cách lựa chọn loại đồng hồ áp suất khí nén phù hợp

Để đồng hồ áp suất hoạt động hiệu quả và bền lâu, việc lựa chọn đúng loại phù hợp với nhu cầu sử dụng là điều không thể bỏ qua.

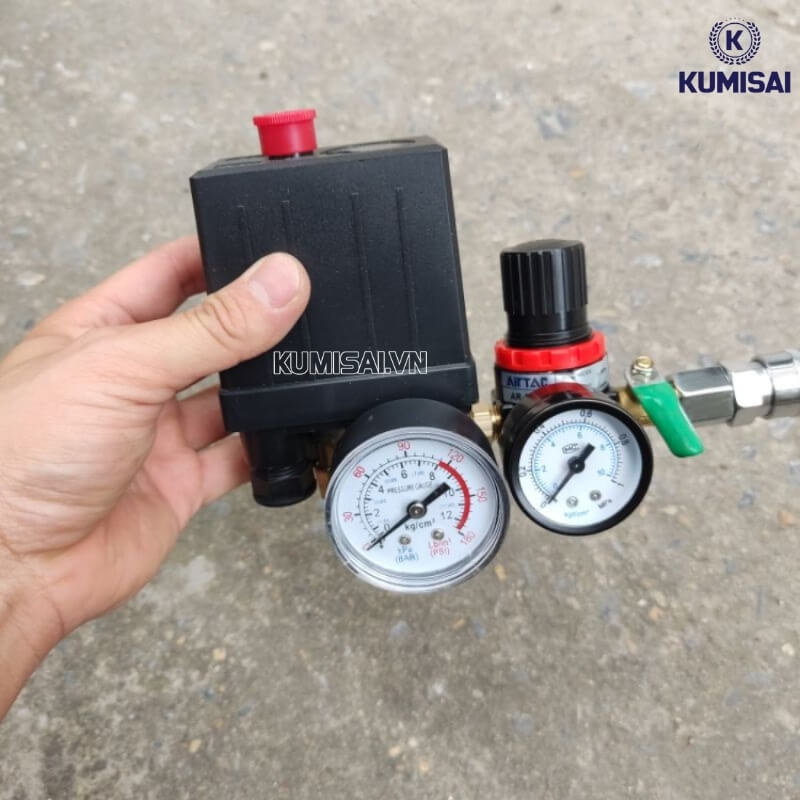

• Lựa chọn dải áp phù hợp: Bạn cần xác định được mức áp suất mà hệ thống đang vận hành (bao gồm cả mức thấp nhất và cao nhất). Nên ưu tiên chọn đồng hồ có dải đo cao hơn khoảng 20-30% so với áp suất thực tế để đảm bảo độ chính xác và tránh quá tải.

• Chọn đúng kích thước ren kết nối: Hãy kiểm tra kỹ kích cỡ ren tại vị trí lắp đặt trước khi mua để tránh tình trạng không lắp vừa. Với đồng hồ nhỏ phi từ 80mm thường dùng ren 1/8”, 1/4”, 3/8”, còn loại lớn phi từ 100mm sẽ dùng 1/2”, 1” hoặc lớn hơn.

• Chọn kiểu chân lắp phù hợp: Tùy vào vị trí sử dụng mà chọn kiểu chân tương ứng như chân dưới (lắp đường ống), chân sau (gắn bảng điều khiển) hoặc loại có vành để cố định chắc chắn hơn.

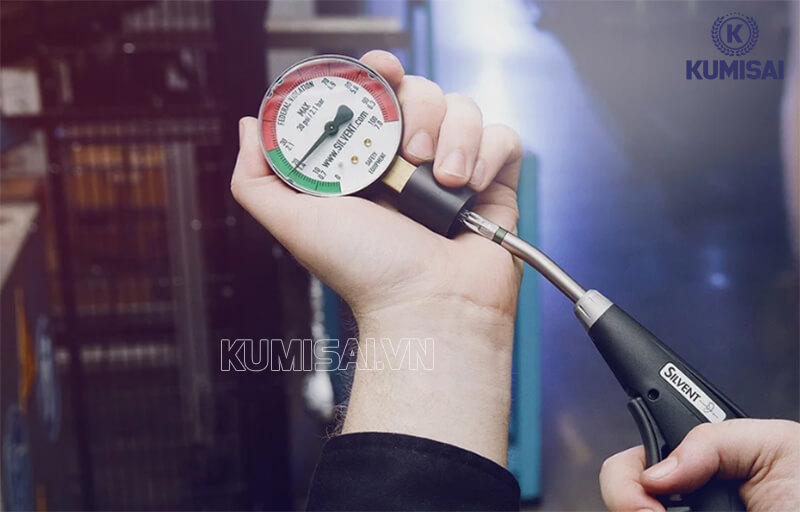

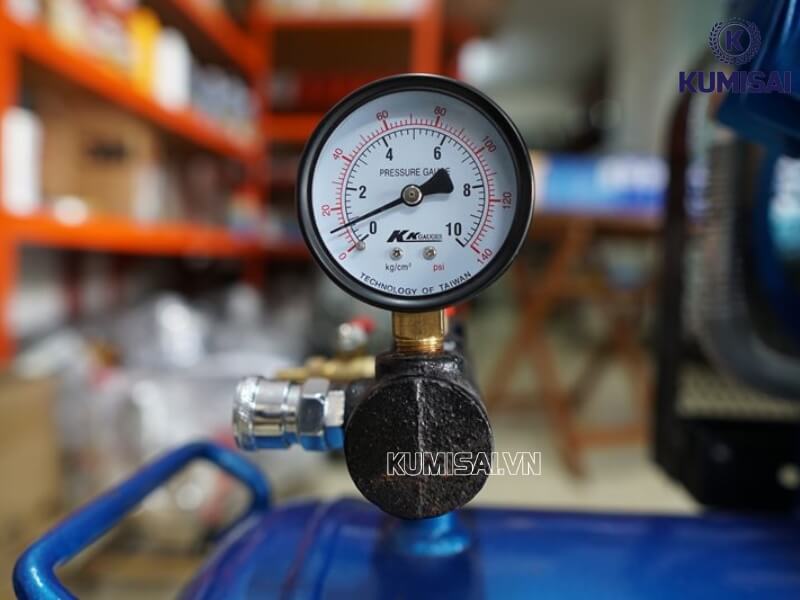

Dựa vào nhu cầu sử dụng để mua đồng hồ đo áp suất khí nén phù hợp

• Lựa chọn loại đồng hồ theo môi trường: Nếu làm việc trong môi trường rung lắc nhiều, nên chọn đồng hồ có dầu để kim hiển thị ổn định hơn. Ngược lại, môi trường ít rung có thể dùng loại không dầu để tiết kiệm chi phí.

• Chú ý đến vật liệu chế tạo: Với môi trường thông thường có thể dùng vỏ thép hoặc đồng. Nếu làm việc trong điều kiện ẩm ướt, hóa chất hoặc dễ ăn mòn, nên ưu tiên các loại làm từ inox để tăng độ bền.

• Chọn đường kính mặt đồng hồ: Kích thước mặt hiển thị nên phù hợp với khoảng cách quan sát. Vị trí gần có thể dùng mặt nhỏ (40–60mm), còn nếu lắp xa nên chọn loại lớn hơn như 100mm hoặc 150mm để dễ đọc thông số.

• Xem xét điều kiện làm việc thực tế: Ngoài các yếu tố kỹ thuật, cần cân nhắc thêm môi trường như nhiệt độ, độ rung, độ ẩm,... để chọn loại đồng hồ có khả năng chịu đựng phù hợp, đảm bảo hoạt động ổn định lâu dài.

Các lỗi đồng hồ đo áp suất máy khí nén và cách khắc phục

Việc đồng hồ áp suất gặp trục trặc là điều không tránh khỏi; bài viết này sẽ tổng hợp các lỗi thường gặp cùng cách xử lý hiệu quả.

Kim đồng hồ không quay hoặc kẹt

Nguyên nhân: Do bụi bẩn hoặc nước lọt vào trong, áp suất vượt quá giới hạn làm cong kim hoặc hỏng bộ truyền động, hoặc bị va đập mạnh.

Cách khắc phục:

• Vệ sinh đồng hồ, xả nước ngưng tụ trong hệ thống.

• Nếu kim bị kẹt nhẹ, tháo mặt kính và điều chỉnh nhẹ nhàng.

• Thay mới nếu bộ truyền động bên trong bị hỏng.

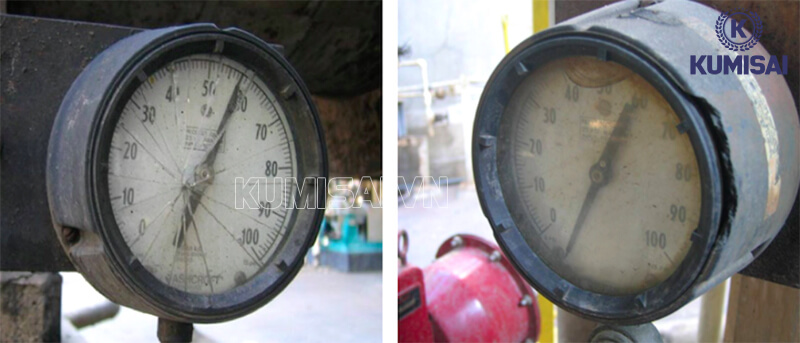

Đồng hồ đo áp suất khí nén bị kẹt, kim không quay

Rung lắc kim đồng hồ

Nguyên nhân: Xuất phát từ rung động cơ học từ máy nén hoặc áp suất đầu ra không ổn định.

Cách khắc phục:

• Sử dụng loại đồng hồ có dầu để giảm rung.

• Lắp đặt thêm ống giảm rung hoặc bộ giảm chấn trước đồng hồ.

Kim không trở về mức 0 khi tắt máy

Nguyên nhân: Lò xo bên trong yếu, giãn do quá áp hoặc va đập và rung lắc lâu ngày.

Cách khắc phục:

• Tháo mặt kính và dùng dụng cụ chuyên dụng để xoay kim về vị trí 0.

• Nếu vẫn không về 0, lò xo hỏng cần thay mới đồng hồ.

Đồng hồ báo sai áp suất (quá cao/thấp)

Nguyên nhân: Đồng hồ từng bị quá áp, ăn mòn hóa học hoặc cơ cấu truyền động bên trong hỏng, dẫn đến sai số.

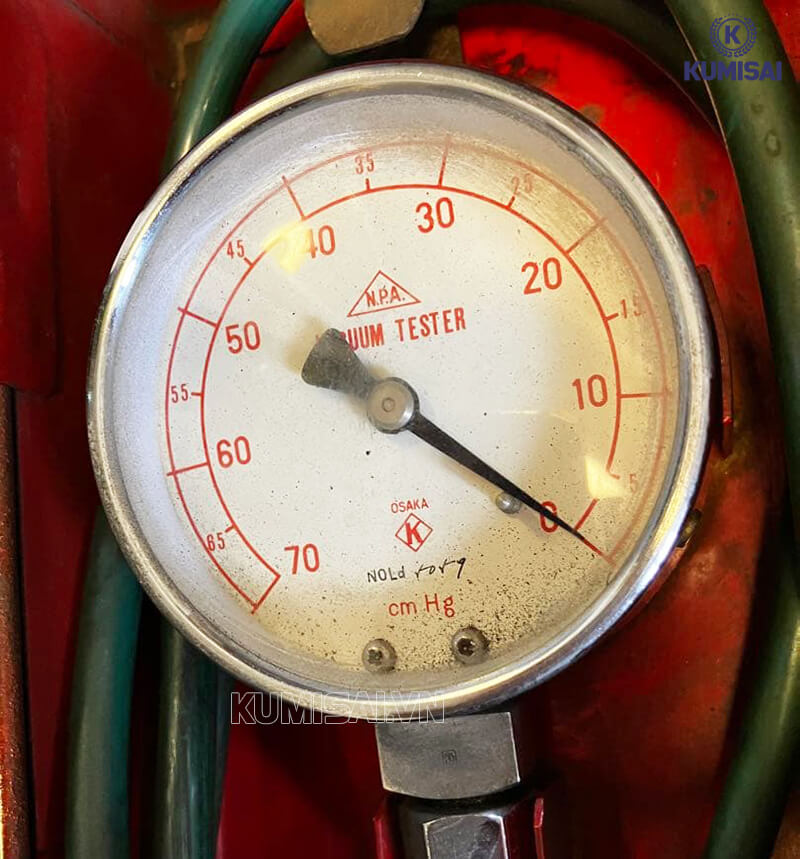

Lỗi đồng hồ báo sai áp suất

Cách khắc phục:

• Kiểm tra chênh lệch áp suất thực tế bằng thiết bị hiệu chuẩn.

• Lắp thêm van quá áp để bảo vệ đồng hồ.

• Thay thế đồng hồ mới nếu sai số quá lớn không thể hiệu chỉnh.

Rò rỉ khí tại chân đồng hồ

Nguyên nhân: Khớp nối lỏng, ren mòn hoặc gioăng cao su hỏng, làm mất kín khít.

Cách khắc phục:

• Tháo đồng hồ, cuốn lại băng tan và vặn chặt.

• Kiểm tra & thay thế gioăng mới.

• Kiểm tra bằng xà phòng để xác định chính xác vị trí rò rỉ.

Đồng hồ không hoạt động trong nhiệt độ cao

Nguyên nhân: Nhiệt độ cao làm biến dạng bộ phận nhựa hoặc làm khô dầu (nếu là đồng hồ dầu).

Cách khắc phục:

• Sử dụng loại đồng hồ chịu nhiệt chuyên dụng (thường là loại không có dầu).

• Lắp đặt đồng hồ xa các vị trí nóng nhất, sử dụng ống syphon để giảm nhiệt trước khi khí vào đồng hồ.

Kumisai Việt Nam - Đơn vị bán đồng hồ đo áp suất khí nén uy tín, chất lượng

Với nhiều năm kinh nghiệm trong lĩnh vực cung ứng thiết bị công nghiệp, Kumisai Việt Nam mang đến giải pháp đồng hồ đo áp suất khí nén an toàn và hiệu quả. Quý khách hàng khi mua sẽ nhận được:

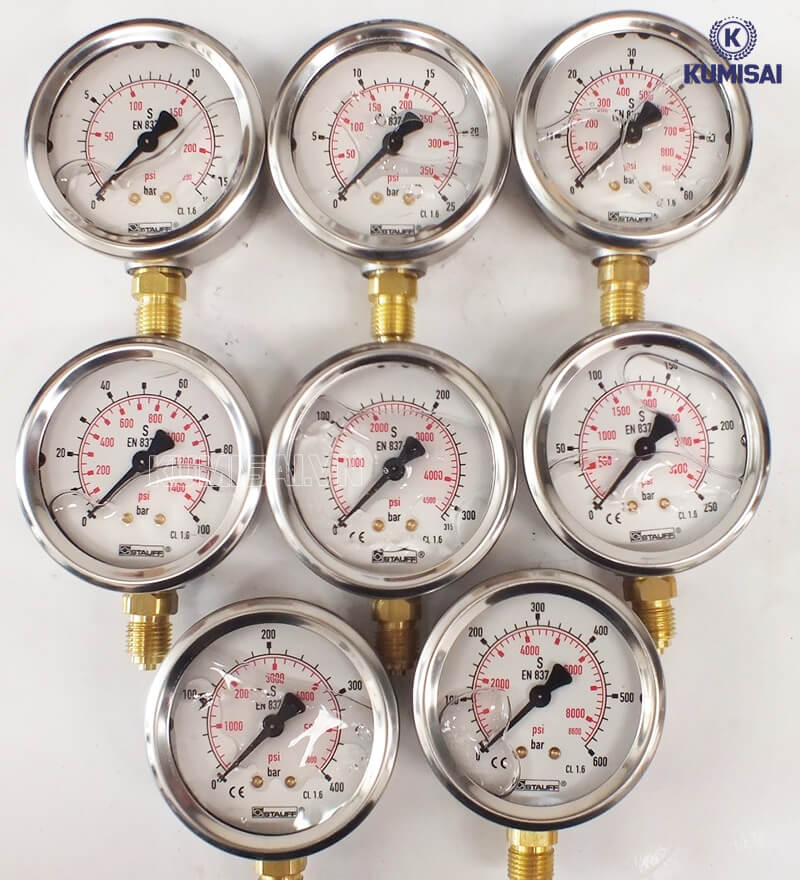

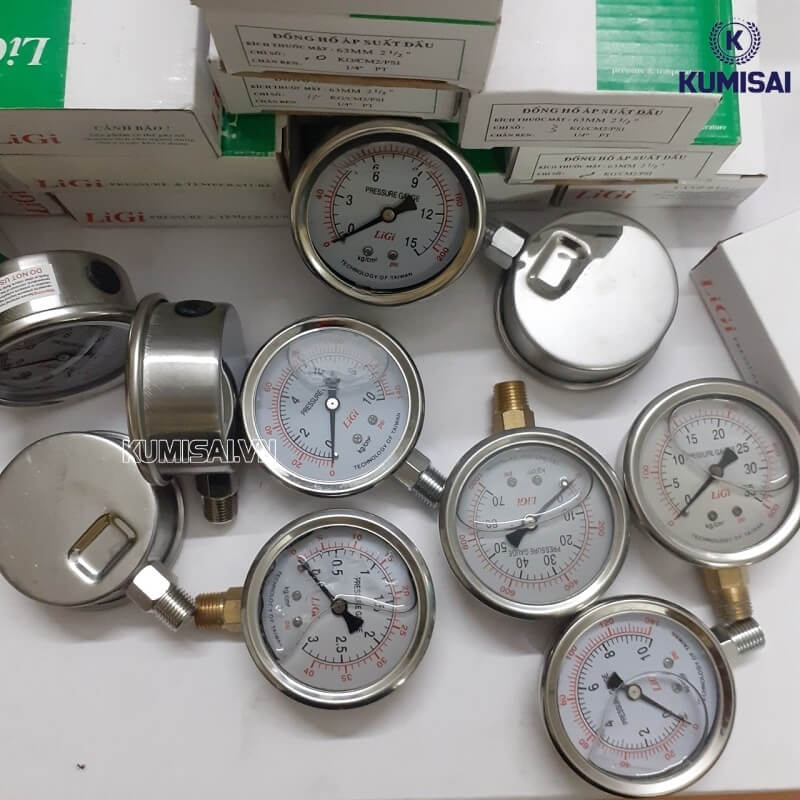

Mua đồng hồ đo áp suất khí nén ở Kumisai.vn

• Đồng hồ đo áp suất chính hãng, mới 100% và nhiều kiểu dáng để chọn.

• Giá tốt, cạnh tranh giúp tiết kiệm chi phí.

• Tư vấn tận tình để lựa chọn đúng loại đồng hồ phù hợp nhu cầu.

• Thanh toán linh hoạt qua nhiều hình thức.

• Giao hàng nhanh, khắp toàn quốc, không mất nhiều thời gian.

• Hỗ trợ kỹ thuật và bảo hành đầy đủ, đảm bảo yên tâm khi sử dụng.

Hy vọng bài viết đã cung cấp đầy đủ thông tin về đồng hồ đo áp suất khí nén, giúp bạn hiểu rõ các loại, nguyên lý và cách lựa chọn phù hợp với nhu cầu sử dụng. Với kiến thức này, việc đánh giá và chọn sản phẩm sẽ trở nên dễ dàng và chính xác hơn.
