Van khí nén đóng vai trò quan trọng trong hệ thống khí nén. Nó tác động lớn tới lượng khí nén luân chuyển cũng như hướng di chuyển của luồng khí. Tuy nhiên, với size nhỏ nên nhiều người thường không quá đề cao phụ kiện này. Hãy cùng Kumisai Việt Nam tìm hiểu kỹ hơn về các loại van khí nén qua những chia sẻ ngay sau đây nhé.
Van khí nén là gì?
Van nén khí có tên gọi trong tiếng Anh là pneumatic valve. Phụ kiện này có vai trò quan trọng ở trong hệ thống khí nén. Van được sử dụng để kiểm soát, phân phối và định hướng dòng chảy khí nén trong hệ thống.
Van khí nén rất đa dạng, có nhiều loại khác nhau
Bộ phận dẫn động làm cho van khí nén mở hoặc đóng bằng bất kỳ cách nào, bao gồm bằng tay, bằng điện thông qua bộ truyền động điện từ hoặc cơ giới hay bằng khí nén.
Tầm quan trọng của van cao nên thị trường phụ kiện này rất đa dạng với nhiều brand nổi bật như STNC, SMC, Festo, Airtac... Van khí nén có size nhỏ gọn, được chế tạo từ những vật liệu cứng cáp, độ bền cao như ixon, thép,.. giúp hạn chế sự hao mòn do nhiệt độ, hoạt động liên tục, áp khí cao. Van được ứng dụng trong mọi máy bơm nén khí, hệ thống khí nén...
Van nén khí có tác dụng gì?
Tuy có kích thước khá khiêm tốn, nhưng những chiếc van máy nén khí lại có tác dụng vô cùng lớn.
- Điều tiết khí nén: Giúp điều chỉnh lưu lượng và áp suất khí nén. Từ đó, đảm bảo hệ thống luôn hoạt động hiệu quả.
- Điều khiển hướng khí: Định hướng dòng khí, một đầu chia có thể phân thành nhiều nhánh, ấp cho nhiều máy móc, thiết bị cùng lúc.
- Bảo vệ hệ thống: Ngăn chặn tình trạng quá áp, bảo về máy nén hơi và các thiết bị hạ lưu. Bằng cách tự động mở và giải phóng áp suất dư thừa khi vượt quá điểm đặt trước.
Van khí nén được lắp đặt trên máy nén khí
Phân loại và nguyên lý hoạt động của các loại van trong khí nén
Van nén khí có nhiều loại, đảm nhiệm nhiều công năng khác nhau. Dưới đây là một số loại van khí nén phổ biến nhất.
Van khí nén 2/2
Van khí nén 2/2 là loại van có cấu tạo và nguyên lý đơn giản nhất. Nó phù hợp nhất với các hệ thống ống dẫn khí nén không quá phức tạp, không yêu cầu chia dòng khí thành nhiều đường khác nhau.
Cấu tạo của van 2/2
Là loại van khí nén có thiết kế 2 cổng, 2 vị trí. Trong đấy có 1 cửa vào và 1 cửa ra.
Người dùng có khả năng thay đổi coil điện tùy vào yêu cầu sử dụng, ví dụ như van khí nén 12V 2/2 hoặc van khí nén 220V 2/2.
Van khí nén 2/2
Nguyên lý hoạt động của loại van khí nén 2/2
Khi ở trạng thái bình thường, chưa có dòng điện đi vào thì van thì 2/2 đóng, không thông với nhau, chặn dòng khí đi qua. Khi được cấp điện, dưới sự tác động của lực từ và từ trường, cổng số 1 và cổng số 2 mở thông với nhau để khí nén đi qua và xả ra ngoài.
Van khí nén 3/2
Van khí nén 3/2 là dòng van chuyên dùng cho các thiết bị xy lanh, vì ngoài 2 cửa vào và ra của khí nén chúng còn có thêm 1 cửa xả.
Cấu tạo của van 3/2
Đây là loại van có thiết kế 3 cổng, 2 vị trí. Trong đó, nó có 1 cổng cấp khí, 1 cổng xả khí và 1 cổng làm việc.
Van khí nén 3/2
Nguyên lý hoạt động của loại van khí nén 3/2
Khi ở trạng thái thường thì cổng 1 sẽ đóng. Cổng xả số 3 và cổng làm việc số 2 được nối thông nhau. Khi cấp điện thì cổng số 1 và cổng số 2 thông với nhau để vận chuyển khí.
Van khí nén 4/2
Van khí nén 4/2 là dòng van đảo chiều, so với những dòng van khác thì van 4/2 có độ phổ biến thấp hơn. Tuy nhiên dòng van này lại có ứng dụng cao trong những hệ thống khí nén tác động đơn.
Cấu tạo của van 4/2
Loại van này có thiết kế 2 vị trí với 4 cổng. Trong đó, có cổng số 1 là cổng vào của nguồn khí, cổng số 2 và cổng số 4 là cổng làm việc, còn cổng số 3 là cổng xả khí.
Van khí nén 4/2
Nguyên lý hoạt động của loại van khí nén 4/2
Dưới tác động của dòng điện, cuộn dây điện sẽ sinh ra từ trường. Lực từ trường đủ mạnh để thắng lực lò xo và hút lõi van khí nén dịch chuyển. Cổng vào số 1 mở để dòng khí đi vào, cổng 2 và 4 sẽ thông với nhau để khí đi qua và xả khí ở cổng số 3.
Van khí nén 5/2
Van khí nén 5/2 là dòng van chuyên dụng để điều khiển những động cơ khí nén, xy lanh kẹp,…
Cấu tạo của van 5/2
Loại van này có thiết kế gồm 2 vị trí, 5 cổng. Trong đó, có cổng số 1 là cổng vào của nguồn khí, cổng số 2, 4 là cổng làm việc, cổng số 3 và 5 là cổng xả khí.
Van khí nén 5/2
Nguyên lý hoạt động của loại van khí nén 5/2
Khi có điện, lực từ trường thắng lực lò xò, hút lõi van để các cổng van mở. Lúc này, cổng cấp khí sẽ thông với cổng ra, cổng xả thông với cổng ra, 1 cổng xả bị chặn lại.
Van khí nén 5/3
Van khí nén 5/3 khác với những van trên khi có đến 3 trạng thái hoạt động. Ở trạng thái thứ 3, van này cho phép ngừng hoạt động của một xy lanh tác động kép tại vị trí trung gian.
Cấu tạo van điện từ khí nén 5/3
Một van khí nén 5/3 có cấu tạo bao gồm: 1 hay 2 đầu điện, thân van, trục kết nối. Van này có 5 cửa và 3 vị trí làm việc là trái, phải, và giữa. Nó cho khả năng điều khiển xi lanh khí 2 chiều, hoạt động của motor.
Van khí nén 5/3
Trong đó, cửa số 1 là cửa khí vào. Cửa số 2 và số 4 là cửa khí làm việc. Cửa số 3 và số 5 là cổng xả.
Nguyên lý hoạt động của loại van khí nén 5/3
Khi ở trạng thái bình thường, tất cả cửa van 5/3 đều đóng. Khi có nguồn điện, cửa khí số 1 và số 4 mở kết nối với nhau, cửa số 2 mở thông với cửa số 3, trong khi cửa xả số 5 đóng.
Nhằm tiết kiệm thời gian, giảm công sức, người dùng có thể setup van khí nén 5/3 hoạt động tự động. Bạn có thể sử dụng các cảm biến xi lanh đã được lắp sẵn trên thân xi lanh, hoặc hẹn giờ để lên lịch đóng/ngắt nguồn điện.
>>> Xem thêm: Nguyên nhân máy nén khí bị xì hơi
Một số hãng van điện từ uy tín
Trên thị trường hiện nay có nhiều hãng sản xuất van điện từ cho khí nén, tạo sự đa dạng trong chọn lựa của khách hàng. Bạn có thể tham khảo một số brand phổ biến như:
Thị trường có nhiều hãng van khí nén khác nhau
-
Van điện từ khí nén Airtac: đây là thương hiệu của Đài Loan nên được đánh giá cao về chất lượng.
-
Van điện từ khí nén TPC: thương hiệu này đến từ Hàn Quốc, cung ứng nhiều loại van khác nhau.
-
Van điện từ khí nén SMC: đây là hãng van khí nén của Nhật Bản. Sản phẩm có giá hơi cao nhưng chất lượng vượt trội.
-
Van điện từ khí nén Festo: những chiếc van khí nén từ Đức được đánh giá cao về độ bền bỉ.
-
Van điện từ khí nén STNC: sản xuất từ Trung Quốc cho nên những van khí nén này có giá rẻ, rất được ưa chuộng.
-
Van điện từ khí nén JELPC: tiếp tục là một hãng sản xuất phụ kiện đến từ Trung Quốc có độ phổ biến cao hiện nay.
Hướng dẫn cách sử dụng các loại van khí nén sao cho hiệu quả
Van khí nén cần được sử dụng đúng cách để đảm bảo an toàn, hiệu quả cũng như độ bền bỉ.
Cách lắp đặt van khí nén
Người lắp phải có kinh nghiệm, am hiểu hệ thống khí nén
-
Trước khi tiến hành setup, hãy đảm bảo rằng van khí nén có chất lượng tốt.
-
Xác nhận chính xác hướng và size của cổng vào.
-
Check xem các điều kiện setup có đáp ứng yêu cầu kỹ thuật hay không (điện áp, tần số vận hành của bộ dữ liệu, áp suất làm việc và dải nhiệt độ ứng dụng) trước khi tiến hành cài đặt và sử dụng thiết bị.
-
Lưu ý tới hướng của dòng khí trong khi lắp đặt, ký hiệu P là cổng hút khí, A (B) là cổng làm việc và R (S) là cổng xả khí.
-
Trước khi sử dụng van và đường ống, hãy loại bỏ hết cặn bẩn. Khi kết nối hãy sử dụng băng keo ren để đảm bảo độ kín khít hệ thống.
-
Để ngăn chặn bụi, hãy dùng bộ lọc tại những cổng xả khí. Khi lắp đặt, hãy chú ý tới bộ lọc bụi tại cổng vào dòng khí.
-
Sau khi lắp van khí nén, cần test thử nghiệm, đảm bảo các yếu tố đều chạy đúng trước khi đưa vào sử dụng.
Một số lưu ý cần biết để sử dụng van khí nén hiệu quả
Van khí nén rất đa dạng cả về chủng loại, tính năng, kích cỡ... Vì vậy người mua cần tìm hiểu và lựa chọn kỹ loại van phù hợp với nhu cầu.
Lắp van phù hợp cho từng khu vực, nhu cầu
Bạn cần xác định áp suất của dòng chảy. Điều này sẽ chỉ ra bạn cần dùng van dẫn động trực tiếp hay không, van bên trong hay bên ngoài.
Bạn cần tìm hiểu xem mình cần một van thường mở (N/O) hay van thường đóng (N/C)?. Nếu dòng khí thường xuyên, bạn cần một van thường mở. Ngược lại, nếu dòng chảy gián đoạn, thì cần một van thường đóng. Lựa chọn sai loại van có thể dẫn tới tăng chi phí năng lượng.
Xác định được yêu cầu về tốc độ dòng chảy, size cổng và số lượng cổng. Những yếu tố này phụ thuộc vào chức năng của van cùng hệ thống mà nó được tích hợp vào.
Địa chỉ cung cấp van khí nén uy tín tại Hà Nội
Van khí nén được cung ứng đa dạng, nhưng bạn nên lựa chọn những đơn vị uy tín để đảm bảo chất lượng cũng như giá thành.

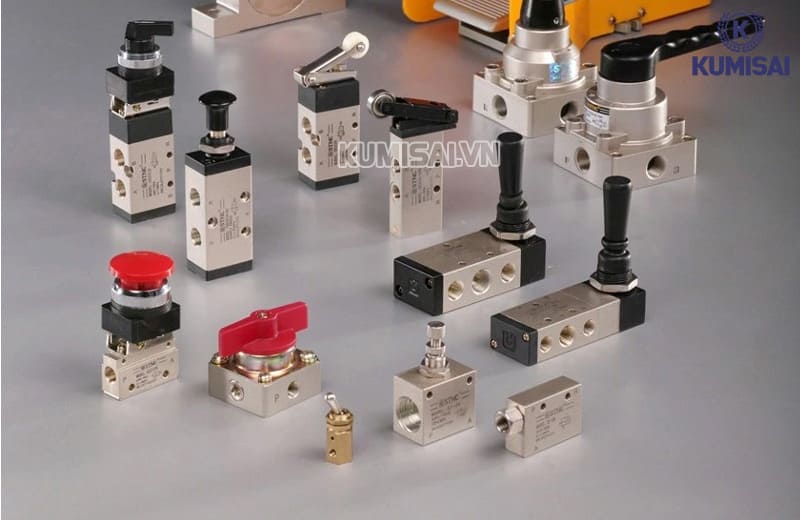

Lựa mua van khí nén phù hợp
Kumisai là nhà phân phối máy nén khí hàng đầu, có sẵn cả các phụ kiện chính hãng - dĩ nhiên gồm cả van nén khí.
Việc cung ứng máy nén khí giúp cho người dùng xác định được loại van phù hợp nhất với thiết bị. Nhân viên chuyên môn cao hỗ trợ tư vấn chọn mua chuẩn xác.
Giá van khí nén tại đây hợp lý, có nhiều ưu đãi. Sản phẩm còn được bảo hành chuẩn hãng lâu dài.
Van khí nén tuy nhỏ nhưng có võ. Nó thực sự thiết yếu cho quy trình vận hành của hệ thống khí nén. Ngay khi van gặp sự cố, người dùng cần tiến hành thay mới để đảm bảo hiệu suất công việc.
