Tháp giải nhiệt kín: Cấu tạo, Phân loại & Ứng dụng thực tế

Tháp giải nhiệt kín được tin dùng nhờ hiệu suất vượt trội, hạn chế cáu cặn và giảm nguy cơ ăn mòn hệ thống. Sử dụng thiết bị này giúp người dùng tiết kiệm chi phí bảo trì và nâng cao tuổi thọ cho toàn bộ hệ thống.

Tháp giải nhiệt kín là gì?

Tháp giải nhiệt kín hay tháp giải nhiệt tuần hoàn kín là thiết bị dùng để làm mát nước trong các hệ thống công nghiệp và hệ thống chiller. Thiết bị hoạt động theo nguyên lý trao đổi nhiệt gián tiếp. Trong đó nước cần làm mát được lưu thông bên trong các ống kín và không tiếp xúc trực tiếp với không khí bên ngoài.

Trong quá trình vận hành tháp giải nhiệt, nước nóng từ hệ thống sẽ được đưa vào để hạ nhiệt rồi quay trở lại làm mát máy móc, thiết bị. Nhờ thiết kế khép kín, tháp hạn chế bụi bẩn, tạp chất xâm nhập vào nguồn nước tuần hoàn, từ đó giảm đóng cặn, giảm chi phí bảo trì và nâng cao tuổi thọ hệ thống.

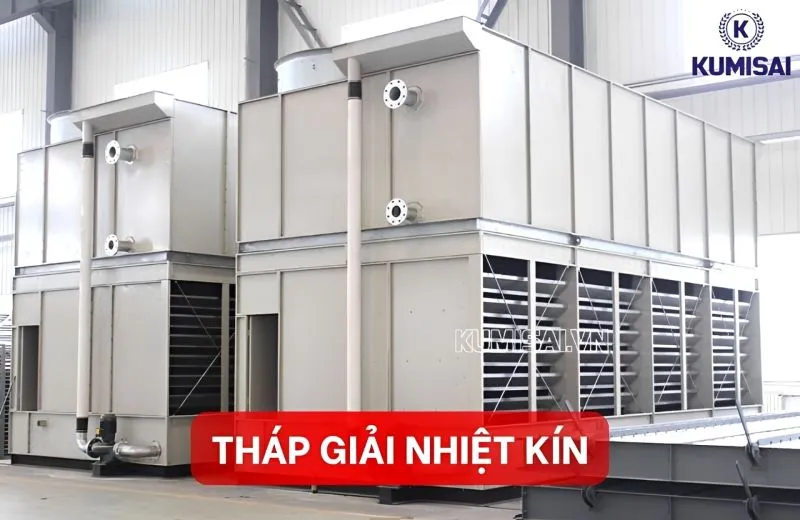

Tìm hiểu tháp giải nhiệt kín

Cấu tạo tháp giải nhiệt dạng kín

Cấu tạo của tháp giải nhiệt dạng kín gồm các bộ phận cơ bản như sau:

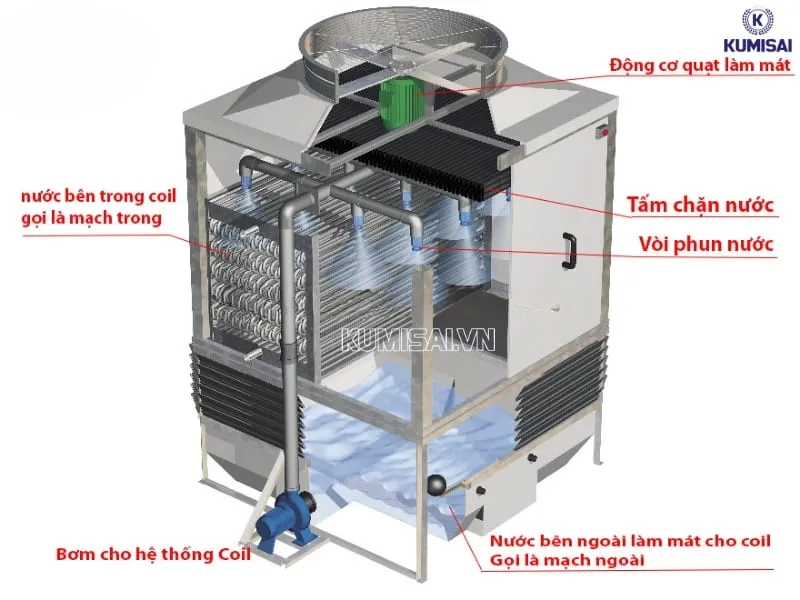

Cấu tạo tháp giải nhiệt dạng kín

• Vỏ tháp: Là bộ phận bao bọc bên ngoài, có chức năng bảo vệ các linh kiện bên trong khỏi tác động của môi trường và đảm bảo tháp vận hành ổn định.

• Cánh quạt: Tạo luồng không khí lưu thông bên trong tháp, đẩy nhanh quá trình trao đổi nhiệt và nâng cao hiệu quả làm mát.

• Động cơ: Cung cấp năng lượng cho cánh quạt hoạt động, tạo ra luồng không khí lưu thông bên trong tháp để hỗ trợ quá trình tản nhiệt.

• Hệ thống phân phối nước: Có nhiệm vụ đưa nước và phân bổ đều lên bề mặt trao đổi nhiệt, tăng khả năng tản nhiệt của hệ thống.

• Ống xoắn trao đổi nhiệt (Coil): Là bộ phận quan trọng nhất của tháp giải nhiệt kín. Nước cần làm mát sẽ lưu thông bên trong các ống này để trao đổi nhiệt mà không tiếp xúc trực tiếp với môi trường bên ngoài.

• Tấm tản nhiệt (Fill): Tăng diện tích tiếp xúc giữa nước và không khí, từ đó hỗ trợ quá trình tản nhiệt diễn ra hiệu quả hơn.

• Bồn chứa nước: Được bố trí ở phần đáy tháp, có nhiệm vụ thu gom nước sau quá trình trao đổi nhiệt để phục vụ cho chu trình tuần hoàn tiếp theo.

Nguyên lý làm mát nước của tháp giải nhiệt loại kín

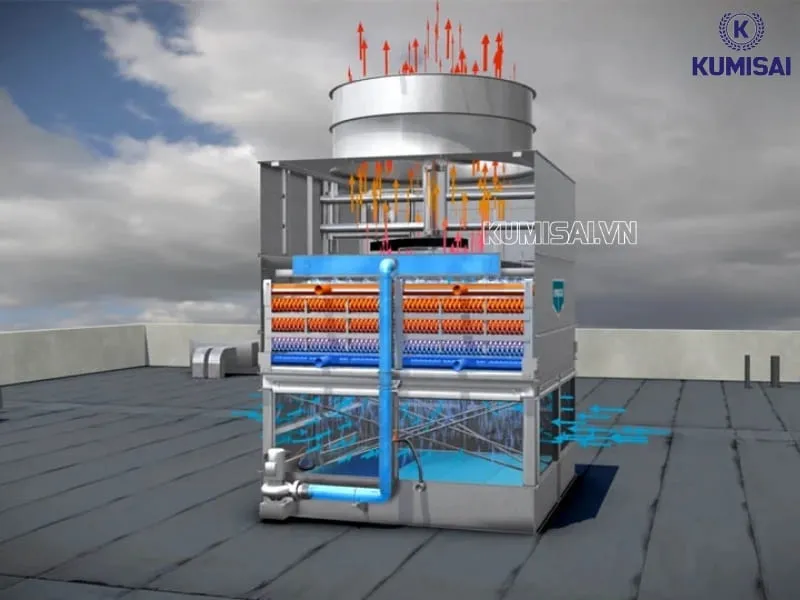

Nguyên lý hoạt động của tháp giải nhiệt loại kín

Nước nóng cần làm mát được dẫn vào bên trong ống xoắn trao đổi nhiệt (coil), trong khi nước tuần hoàn được bơm lên và phun đều lên bề mặt bên ngoài của ống.

Đồng thời, cánh quạt sẽ hút hoặc đẩy không khí đi qua tháp để tăng khả năng tản nhiệt. Nhiệt từ nước nóng bên trong ống được truyền qua thành ống tới lớp nước phun bên ngoài và được không khí mang ra môi trường.

Sau khi được làm mát, nước bên trong ống sẽ quay trở lại hệ thống để tiếp tục làm mát thiết bị. Do nước tuần hoàn chính luôn được lưu thông trong mạch kín và không tiếp xúc trực tiếp với không khí nên hạn chế được tình trạng nhiễm bẩn, đóng cặn và ăn mòn.

Những đặc điểm của tháp giải nhiệt tuần hoàn kín

Tháp giải nhiệt kín sở hữu những đặc điểm nổi bật như:

Giữ nguồn nước sạch, hạn chế cáu cặn xuất hiện

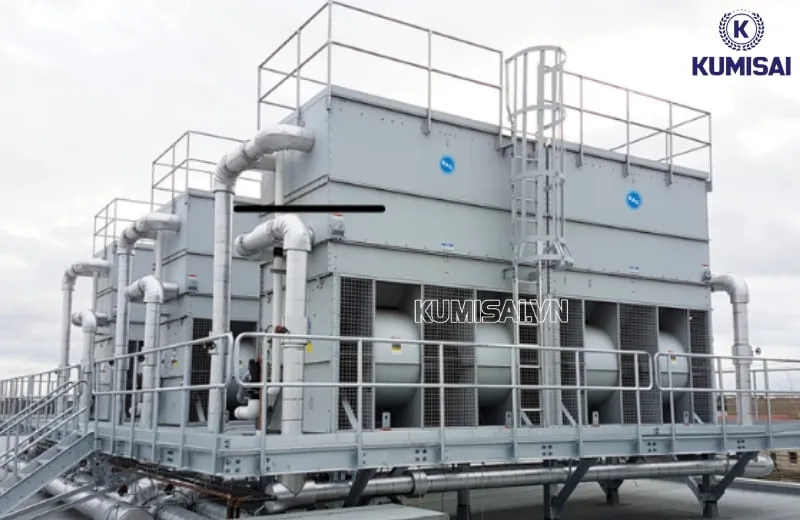

Giữ nguồn nước sạch, hạn chế cáu cặn xuất hiện

Khác với tháp giải nhiệt hở, nước tuần hoàn trong tháp giải nhiệt kín được lưu thông bên trong hệ thống ống trao đổi nhiệt và không tiếp xúc trực tiếp với không khí bên ngoài. Nhờ đó, bụi bẩn, tạp chất và vi sinh vật khó xâm nhập vào nguồn nước. Điều này cũng góp phần hạn chế sự hình thành cáu cặn bên trong đường ống.

Giảm thất thoát nước

Trong quá trình làm mát, chỉ một lượng nhỏ nước bị thất thoát do bay hơi. Phần lớn nước phun sau khi tham gia trao đổi nhiệt sẽ được thu hồi về bể chứa để tiếp tục tuần hoàn sử dụng. Do đó, tháp giải nhiệt kín tiết kiệm nước hơn so với tháp giải nhiệt hở và giảm nhu cầu bổ sung nước thường xuyên.

Ứng dụng đa dạng

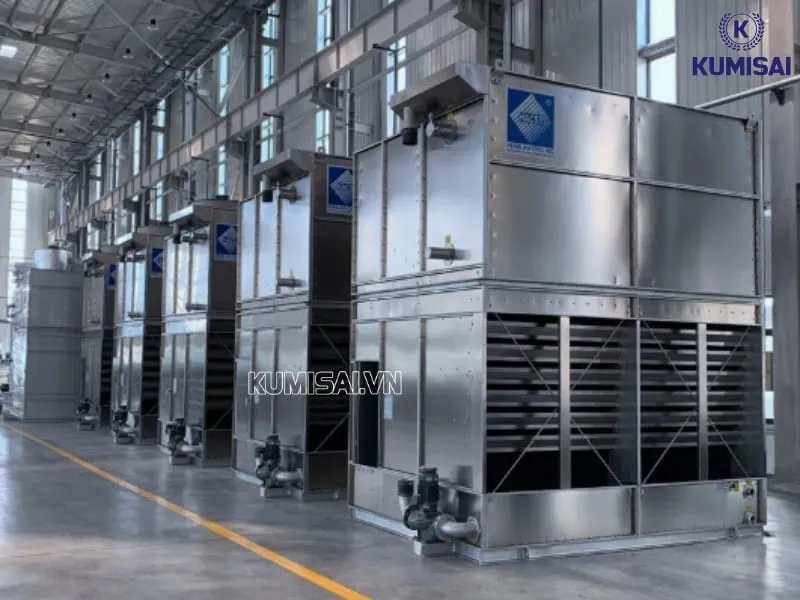

Hệ thống được ứng dụng trong nhiều ngành công nghiệp khác nhau

Tháp giải nhiệt kín có khả năng duy trì chất lượng nước ổn định và hiệu suất làm mát cao. Vì vậy, thiết bị được ứng dụng trong nhiều lĩnh vực khác nhau như sản xuất thực phẩm, dược phẩm, điện tử, nhựa, hóa chất, luyện kim và hệ thống chiller trung tâm. Tháp đặc biệt phù hợp với các ngành yêu cầu nguồn nước làm mát sạch và vận hành ổn định trong thời gian dài.

Giảm chi phí bảo trì

Nhờ hạn chế được tình trạng cáu cặn, ăn mòn và nhiễm bẩn nguồn nước, các bộ phận như đường ống, thiết bị trao đổi nhiệt và máy móc ít gặp sự cố hơn trong quá trình vận hành. Điều này giúp doanh nghiệp giảm chi phí vệ sinh, sửa chữa và bảo dưỡng định kỳ, đồng thời kéo dài tuổi thọ của toàn bộ hệ thống làm mát.

3 loại tháp giải nhiệt kín phổ biến hiện nay

Hiện nay, có 3 loại tháp giải nhiệt kín được ưa chuộng sử dụng đó là:

Tháp hạ nhiệt kín ngược dòng

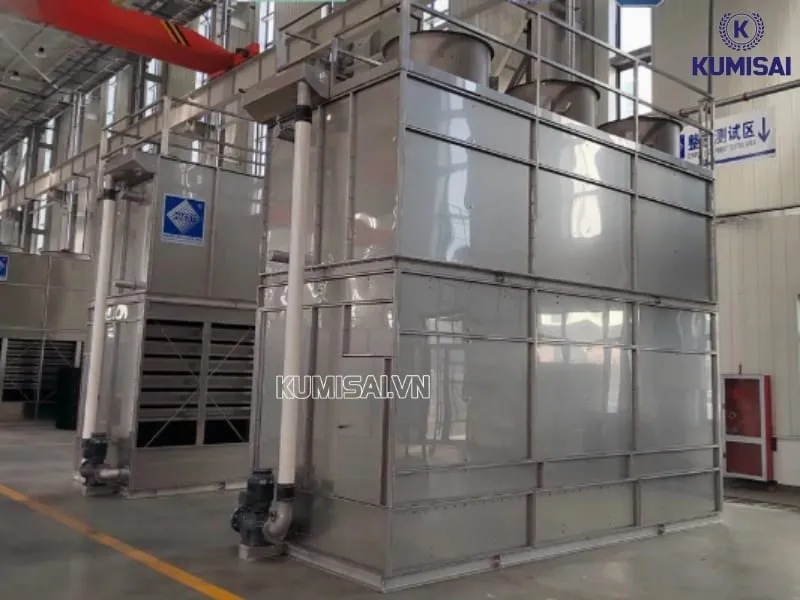

Tháp hạ nhiệt kín ngược dòng

Đây là loại tháp giải nhiệt kín phổ biến nhất hiện nay. Trong quá trình vận hành, nước sẽ chảy từ trên xuống dưới, trong khi không khí được quạt hút từ dưới lên trên. Hai luồng này di chuyển theo hướng ngược nhau nên được gọi là tháp giải nhiệt kín ngược dòng.

Nhờ sự tiếp xúc ngược chiều giữa không khí và nước, quá trình trao đổi nhiệt diễn ra hiệu quả, từ đó hạ nhiệt nước nhanh chóng.

Tháp tản nhiệt kín dòng chảy chéo

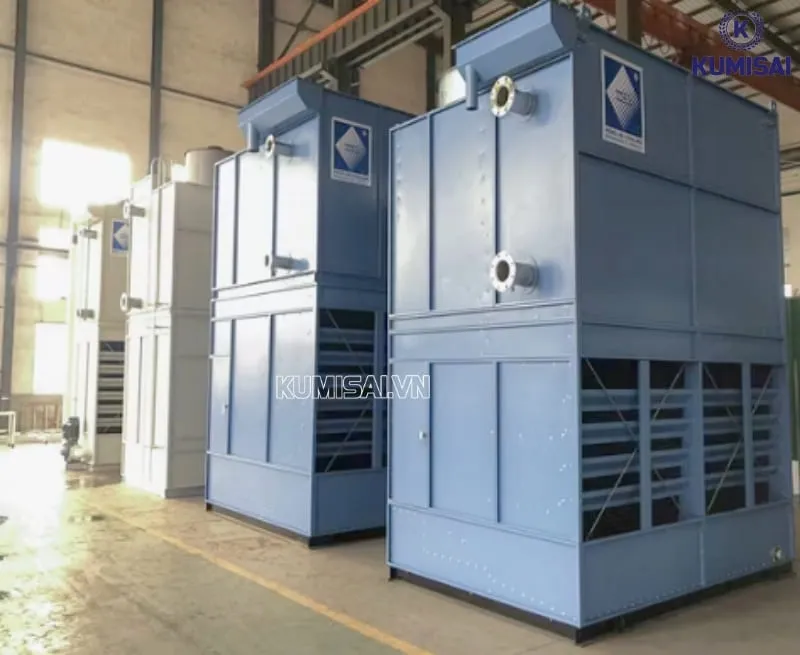

Tháp tản nhiệt kín dòng chảy chéo

Ở loại tháp này, nước vẫn chảy từ trên xuống nhưng không khí sẽ được hút vào từ hai bên sườn tháp. Do hướng di chuyển của nước và không khí vuông góc với nhau nên được gọi là tháp giải nhiệt kín dòng chéo.

Thiết kế này giúp không khí phân bố đồng đều trong tháp, hỗ trợ quá trình trao đổi nhiệt ổn định. Ngoài ra, việc kiểm tra và bảo trì hệ thống cũng thuận tiện hơn so với một số thiết kế khác.

Tháp hạ nhiệt kín dòng hỗn hợp

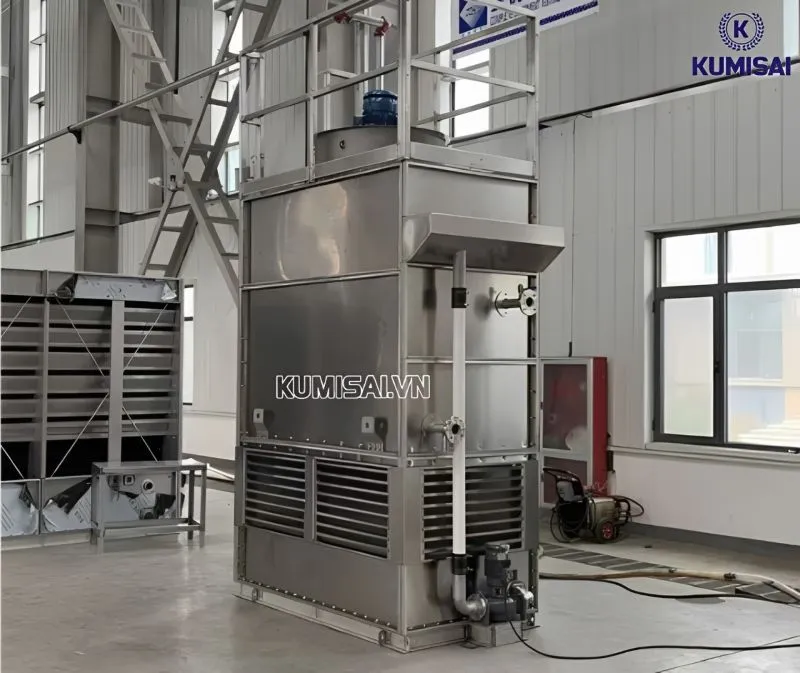

Tháp hạ nhiệt kín dòng hỗn hợp

Tháp giải nhiệt khép kín dòng hỗn hợp là sự kết hợp giữa nguyên lý của tháp ngược dòng và tháp dòng chéo. Không khí được đưa vào tháp từ nhiều hướng khác nhau, vừa từ bên sườn vừa từ phía trên hoặc phía dưới tùy thiết kế.

Nhờ tận dụng được ưu điểm của cả hai phương pháp trao đổi nhiệt, tháp có khả năng làm mát hiệu quả và vận hành trơn tru trong các hệ thống công suất lớn hoặc trong các điều kiện làm việc khắc nghiệt.

So sánh tháp hạ nhiệt kín và tháp giải nhiệt hở

Sự khác biệt của tháp hạ nhiệt kín và tháp giải nhiệt hở được thể hiện rõ qua những tiêu chí sau.

Trên đây là những thông tin cơ bản về tháp giải nhiệt kín, từ cấu tạo, nguyên lý hoạt động đến các ưu điểm nổi bật của thiết bị. Hy vọng bài viết đã giúp bạn hiểu rõ hơn về thiết bị này và có thêm cơ sở để lựa chọn giải pháp làm mát phù hợp với nhu cầu sử dụng.

Nếu cần tư vấn chi tiết, đừng ngần ngại liên hệ ngay cho chúng tôi qua hotline 0982 090 819 - 0987 661 782.
