Piston khí nén - “Cánh tay” đắc lực trong thế giới tự động hóa!

Piston khí nén - Một trong số những thành phần quen thuộc trong các hệ thống khí nén, thường xuất hiện trong nhiều thiết bị và dây chuyền kỹ thuật. Bộ phận này được thiết kế với cấu trúc đơn giản nhưng đóng vai trò quan trọng trong việc duy trì sự vận hành đồng bộ của toàn hệ thống. Tổng hợp các thông tin dưới đây sẽ giúp bạn hiểu rõ nhất!

Piston (xi lanh) khí nén là gì?

Piston (xi lanh) khí nén là thiết bị cơ khí chuyển đổi năng lượng của khí nén thành chuyển động tuyến tính tịnh tiến (đẩy, kéo, nâng, hạ). Thiết bị này sử dụng áp suất khí nén để đẩy piston bên trong ống xi lanh di chuyển, thường dùng trong máy móc tự động hóa, dây chuyền lắp ráp và các ứng dụng nâng hạ.

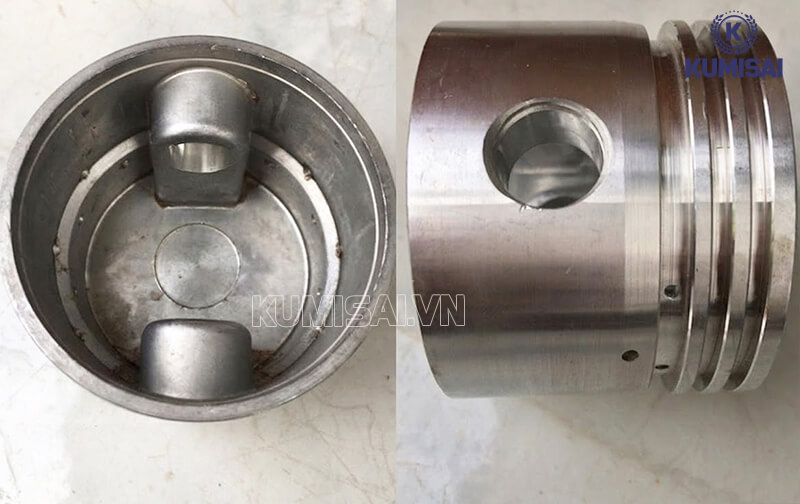

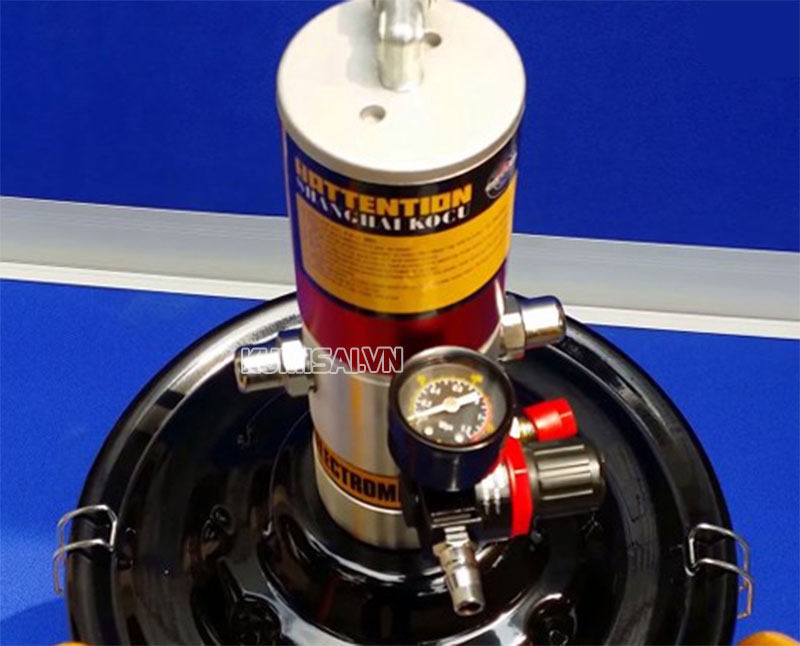

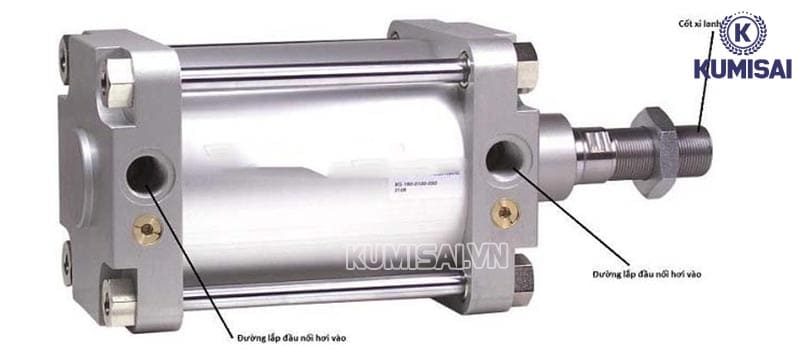

Piston khí nén là gì?

Tìm hiểu về cấu tạo – Nguyên lý của piston khí nén

Để hiểu rõ hơn về piston khí nén, trước hết cần nắm được cấu tạo và nguyên lý hoạt động của bộ phận này.

Cấu tạo

• Đỉnh piston: Nhận trực tiếp áp suất khí nén, thường có 3 dạng: đỉnh bằng, đỉnh lồi hoặc đỉnh lõm.

• Đầu piston: Chứa các rãnh xéc-măng (xéc-măng khí và xéc-măng dầu) nhằm làm kín khe hở giữa piston và xi-lanh, ngăn rò rỉ khí và dầu.

• Thân piston: Phần dưới của piston, có nhiệm vụ dẫn hướng cho piston chuyển động tịnh tiến trong xi-lanh và là nơi lắp chốt kết nối với thanh truyền.

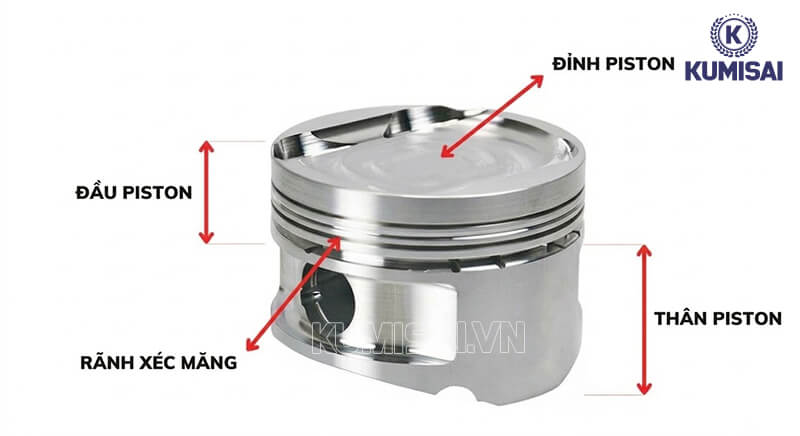

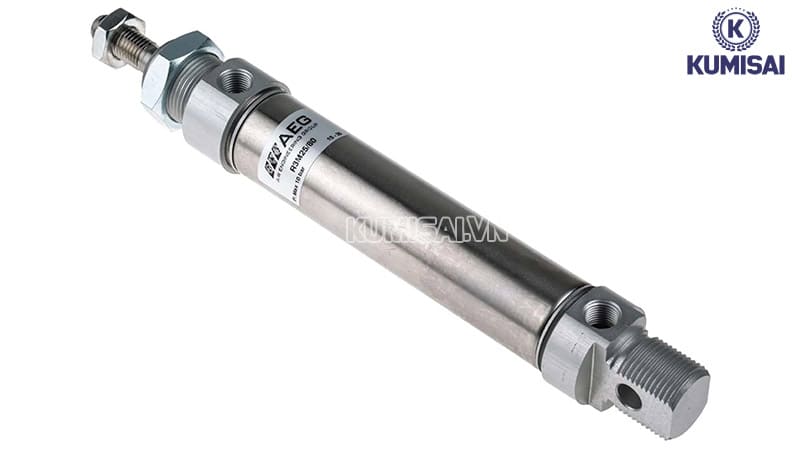

Cấu tạo cơ bản của piston khí nén

• Xi-lanh: Nơi chứa piston và thực hiện quá trình hút/nén khí.

• Xéc-măng: Gồm xéc-măng khí (làm kín) và xéc-măng dầu (gạt dầu).

• Thanh truyền (tay biên): Nối piston với trục khuỷu, chuyển đổi chuyển động quay thành chuyển động tịnh tiến.

Nguyên lý

Piston khí nén hoạt động bằng cách biến áp lực của khí nén thành chuyển động qua lại trong xi lanh. Khi khí nén được đưa vào bên trong, áp suất sẽ tác động lên piston và đẩy nó di chuyển theo một hướng nhất định, từ đó tạo ra lực để vận hành thiết bị.

Quá trình này thường diễn ra theo từng chu kỳ. Cụ thể:

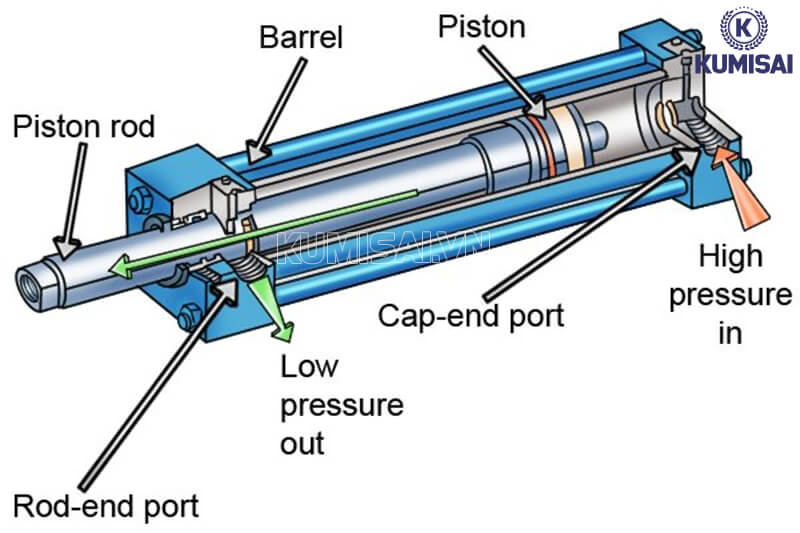

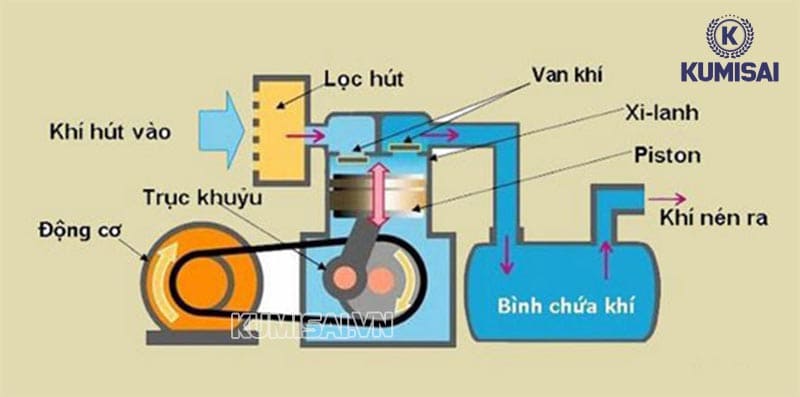

Nguyên lý hoạt động của piston khí nén

• Đầu tiên, khí nén sẽ được cấp vào buồng xi lanh để tạo áp lực. Dưới tác động của áp suất, piston bắt đầu di chuyển dọc theo thân xi lanh, thực hiện hành trình đẩy hoặc kéo. Khi kết thúc hành trình, khí bên trong sẽ được xả ra ngoài qua hệ thống van để chuẩn bị cho lần hoạt động tiếp theo.

• Nhờ việc cấp và xả khí liên tục, piston có thể hoạt động lặp lại nhiều lần một cách ổn định. Lực đẩy được tạo ra từ sự giãn nở của khí nén giúp piston hoàn thành chuyển động hiệu quả và chính xác.

• Tùy vào thiết kế, piston có thể dừng ở nhiều vị trí khác nhau hoặc thay đổi hành trình di chuyển. Điều này giúp hệ thống kiểm soát tốt các chuyển động như nâng, hạ, đóng hoặc mở trong quá trình vận hành máy móc.

>>> Xem thêm: Tìm hiểu về thông số kỹ thuật xi lanh khí nén

Điểm danh các loại piston khí nén thường gặp hiện nay

Trên thị trường, piston khí nén phổ biến nhất với 2 loại sau đây:

Loại piston hoạt động đơn

Piston hoạt động đơn sử dụng khí nén để tạo chuyển động theo một hướng nhất định. Khi khí được cấp vào, piston sẽ di chuyển để thực hiện hành trình làm việc; sau đó quay về vị trí ban đầu nhờ lực lò xo tích hợp hoặc tác động từ bên ngoài.

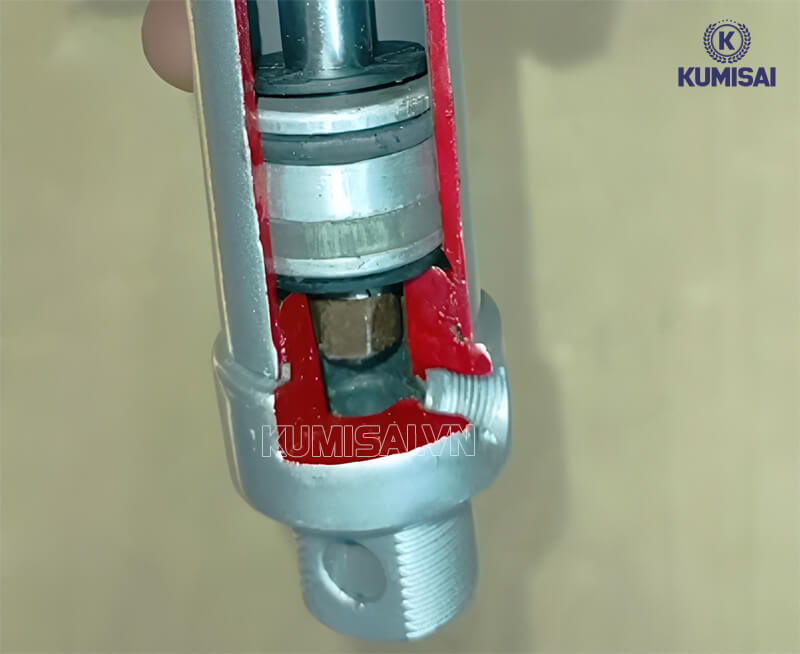

Piston hoạt động đơn

Loại piston này thường có một cổng cấp khí và một đường thoát khí, đi kèm van điện từ 3/2 để điều khiển. Nhờ thiết kế đơn giản, thiết bị vận hành ổn định, tiết kiệm khí nén và dễ bảo trì. Tuy nhiên, do chỉ tạo lực theo một chiều nên phù hợp với các thao tác cơ bản, không yêu cầu lực giữ ở chiều ngược lại.

Ứng dụng: Thường dùng trong các công việc đơn giản như kẹp phôi, đóng/mở nắp chai hoặc các cơ cấu nâng hạ nhẹ.

Loại piston khí nén hoạt động 2 chiều

Piston hoạt động hai chiều cho phép điều khiển chuyển động linh hoạt theo cả hai hướng nhờ cấp khí nén luân phiên vào hai đầu xi lanh. Khi khí được đưa vào một phía, piston sẽ di chuyển theo hướng tương ứng; khi đảo chiều cấp khí, piston sẽ chuyển động ngược lại.

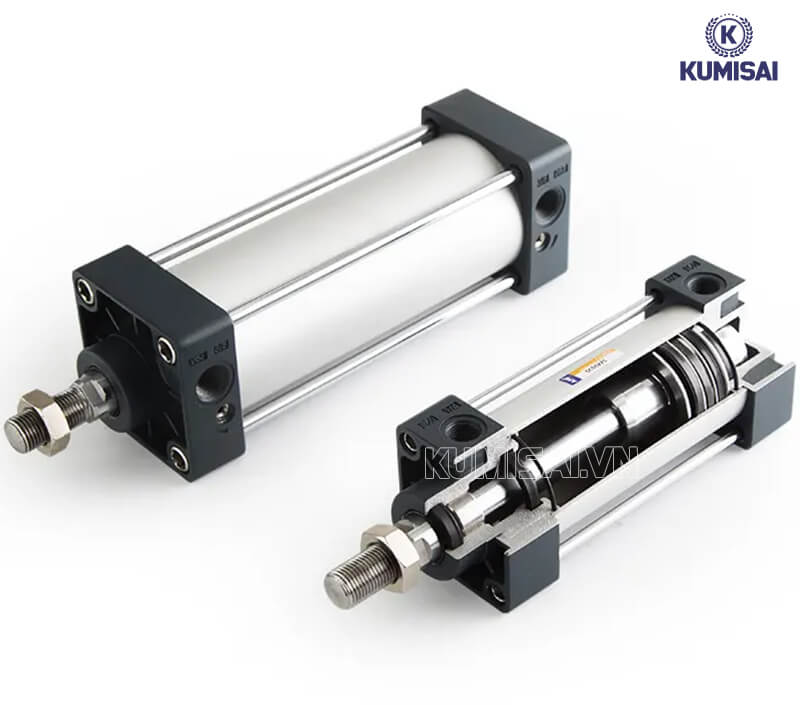

Piston hoạt động 2 chiều

Thiết bị này có hai cổng cấp khí riêng biệt và thường sử dụng van điện từ 4/2, 5/2 hoặc 5/3 để điều khiển. Nhờ khả năng tạo lực ở cả hai chiều, piston hai chiều mang lại hiệu suất cao, kiểm soát chuyển động tốt và đáp ứng được các yêu cầu vận hành phức tạp.

Ứng dụng: Phổ biến trong dây chuyền sản xuất tự động, cánh tay robot, hệ thống ép, đóng gói và các thiết bị nâng hạ công nghiệp.

Hướng dẫn tính lực xi lanh khí nén

Chỉ cần nắm một vài công thức cơ bản, bạn hoàn toàn có thể tự tính lực xi lanh.

Công thức tính lực xi lanh

• Lực đẩy (khi ty đẩy ra): F đẩy = P x S = P x π x D²/4

• Lực kéo (khi ty rút về): F kéo = P x ( S - s) = P x π/4 x (D² - d²)

Trong đó:

• F: Lực xi lanh (Newton - N)

• P: Áp suất khí nén (MPa hoặc bar) - Nên quy đổi ra N/m²

• D: Đường kính piston (m hoặc mm)

• d: Đường kính ty piston (m hoặc mm)

• S: Diện tích bề mặt piston

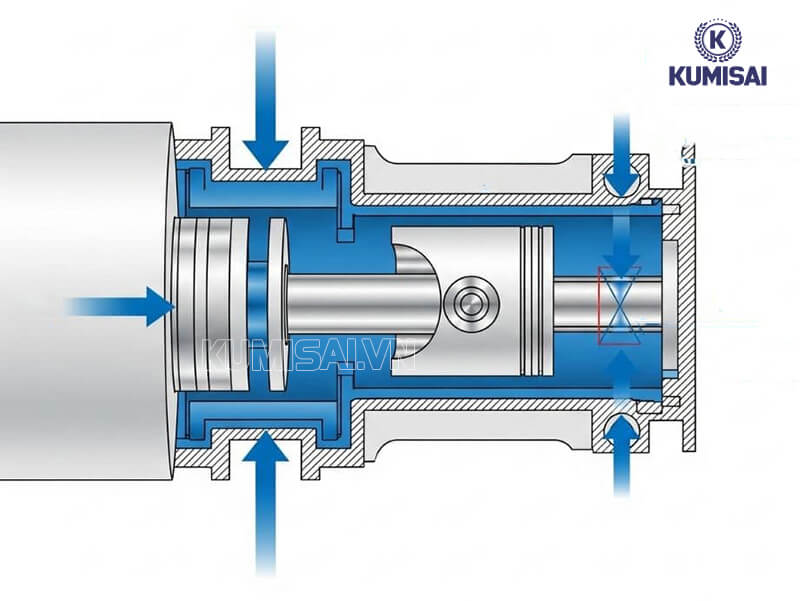

Công thức & các bước tính lực xi lanh

Các bước tính lực xi lanh

• Bước 1: Xác định đường kính piston (D), có thể đo hoặc xem thông số kỹ thuật.

• Bước 2: Xác định áp suất làm việc (P), thông thường sử dụng trong khoảng 4 – 8 bar (quy đổi: 1 bar ≈ 0.1 MPa).

• Bước 3: Tính diện tích piston (S) theo công thức S = π × (D / 2)².

• Bước 4: Tính lực lý thuyết F = P × S.

• Bước 5: Tính lực thực tế F thực tế = F lý thuyết × 90% (trừ khoảng 10% hao hụt do ma sát).

Cách chọn xi lanh khí nén phù hợp nhất với nhu cầu sử dụng

Để đảm bảo phù hợp với hệ thống, cần phân tích kỹ yêu cầu vận hành trước khi chọn xi lanh.

Xác định lực làm việc của xi lanh

Lực là yếu tố quan trọng nhất khi chọn xi lanh. Trước tiên, cần xác định tải trọng thực tế mà xi lanh phải thực hiện (đẩy, kéo, nâng hoặc ép).

Lực được tính theo công thức:

F = P × A × η

Trong đó:

• F: lực tạo ra (N)

• P: áp suất khí nén

• A: diện tích piston

• η: hiệu suất

Trong thực tế, nên chọn xi lanh có lực lớn hơn khoảng 1.3 – 1.5 lần tải trọng thực tế để đảm bảo an toàn và tránh tình trạng thiếu lực khi vận hành.

Lựa chọn đường kính piston

Đường kính piston ảnh hưởng trực tiếp đến khả năng tạo lực của xi lanh. Piston càng lớn thì lực sinh ra sẽ càng cao. Một số dải lựa chọn phổ biến gồm Ø32 - Ø40 mm cho tải nhẹ, Ø50 - Ø80 mm cho tải trung bình, Ø100 mm trở lên cho tải nặng

Việc lựa chọn đường kính piston cần dựa trên kết quả tính toán lực ở bước trên để đảm bảo phù hợp.

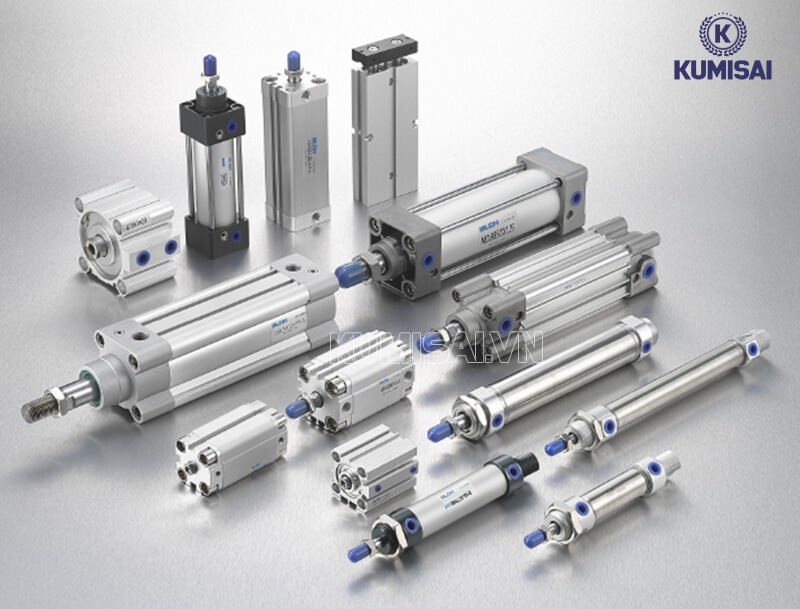

Hướng dẫn chọn xi lanh khí nén

Xác định hành trình

Hành trình là khoảng cách di chuyển của piston trong quá trình làm việc. Người dùng cần đo chính xác quãng đường thực tế mà cơ cấu cần di chuyển, từ đó chọn hành trình tương ứng (thường dao động từ 50 mm đến 1000 mm).

Cần lưu ý:

• Hành trình quá ngắn → không đáp ứng yêu cầu làm việc

• Hành trình quá dài → tăng chi phí và giảm độ ổn định

Lựa chọn loại xi lanh khí nén

Với các ứng dụng đơn giản, tải nhẹ, có thể chọn loại cơ bản để tiết kiệm chi phí.

Ngược lại, nếu cần vận hành ổn định, làm việc liên tục và yêu cầu lực đều, nên ưu tiên các dòng xi lanh phổ biến trong công nghiệp để đảm bảo hiệu quả và độ bền lâu dài.

Lựa chọn kiểu xi lanh theo thiết kế

Tùy vào không gian lắp đặt và mục đích sử dụng, có thể lựa chọn:

• Xi lanh tiêu chuẩn (SC, ISO): Kết cấu chắc chắn, phù hợp môi trường công nghiệp.

• Xi lanh mini (MA, MAL): Kích thước nhỏ gọn, dùng trong không gian hạn chế.

• Xi lanh compact (SDA, CQ2): Thân ngắn, tối ưu cho cơ cấu kẹp, ép.

Thương hiệu và giá thành

Khi lựa chọn xi lanh khí nén, bạn cũng nên cân nhắc đến thương hiệu và ngân sách để đảm bảo hiệu quả sử dụng lâu dài.

Nếu yêu cầu cao về độ bền, độ chính xác và vận hành ổn định, có thể ưu tiên các thương hiệu cao cấp như SMC, Festo.

Với nhu cầu phổ thông, cần tối ưu chi phí, các thương hiệu như Airtac, STNC, BLCH là lựa chọn hợp lý, vẫn đáp ứng tốt nhu cầu sử dụng cơ bản.

Hy vọng những thông tin trên đã giúp bạn có cái nhìn toàn diện hơn về cấu tạo và ứng dụng của piston khí nén. Việc lựa chọn đúng loại piston và bảo dưỡng định kỳ sẽ là chìa khóa giúp doanh nghiệp vận hành hệ thống ổn định & tiết kiệm chi phí lâu dài.
