Máy nén khí bình lặn: Cấu tạo, Nguyên lý hoạt động, Phân loại

Máy nén khí bình lặn - Nghe cái tên có vẻ “nguy hiểm” và “khó hiểu”, nhưng lại vô cùng hữu ích trong việc giúp nạp khí vào bình lặn đảm bảo cho bạn có đủ “oxy” để thỏa sức khám phá thế giới bí ẩn dưới nước!

Máy nén khí bình lặn là gì?

Máy nén khí bình lặn là gì?

Máy nén khí bình lặn hay máy nén khí thợ lặn, là một thiết bị chuyên dụng để nén không khí vào các bình lặn, cung cấp nguồn khí nén sạch và áp suất cao cho thợ lặn khi hoạt động dưới nước. Đây là một phần thiết yếu trong việc chuẩn bị và duy trì không khí lặn cho các hoạt động dưới nước, đảm bảo thợ lặn có đủ không khí để thở trong suốt quá trình lặn.

Cấu tạo & nguyên lý hoạt động của máy nén khí thợ lặn

Máy nén khí bình lặn là thiết bị quan trọng cung cấp khí thở cho thợ lặn dưới nước. Để hiểu rõ hơn về cách thức hoạt động của máy nén khí bình lặn, chúng ta hãy cùng khám phá cấu tạo và nguyên lý hoạt động chi tiết của thiết bị này:

1. Cấu tạo

Dưới đây là các thành phần chính và cấu tạo của máy nén khí thợ lặn:

• Bơm nén khí: Sẽ tạo ra áp suất cao cần thiết để nén không khí vào bình lặn.’

• Quạt làm mát: Hỗ trợ làm mát không khí nén và máy để giảm nhiệt độ và tránh quá nhiệt.

• Bộ tản nhiệt: Giúp giảm nhiệt độ của không khí nén sau khi nó rời khỏi bơm, làm cho không khí được làm mát trước khi vào bình chứa.

• Bộ lọc không khí: Loại bỏ bụi bẩn, tạp chất, và các hạt nhỏ khác từ không khí trước khi nén.

• Bộ tách nước: Loại bỏ ẩm và nước từ không khí nén, đảm bảo không khí khô và sạch.

• Bình chứa khí: Nơi chứa không khí nén trước khi nó được chuyển vào bình lặn. Bình chứa khí thường có khả năng chịu áp suất cao và được thiết kế chắc chắn để đảm bảo an toàn.

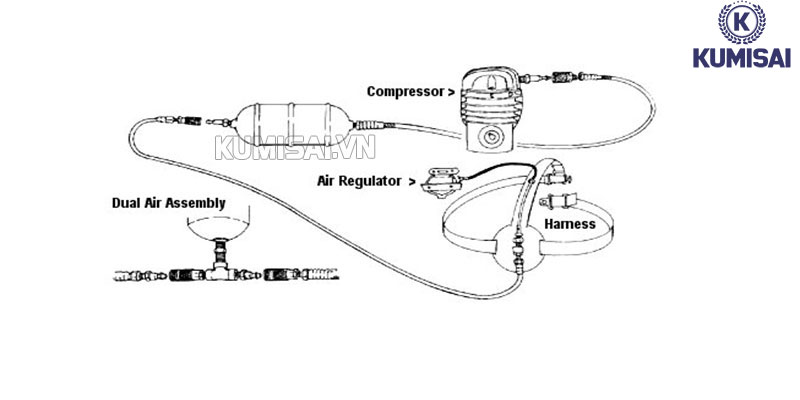

Cấu tạo máy nén khí bình lặn

• Van điều chỉnh áp suất: Điều chỉnh áp suất của không khí nén để phù hợp với yêu cầu của bình lặn. Giúp duy trì áp suất ổn định trong quá trình nén và cung cấp không khí cho bình lặn.

• Hệ thống bơm dầu: Trong một số máy nén khí, hệ thống bôi trơn bằng dầu giúp giảm ma sát và bảo vệ các thành phần cơ khí, kéo dài tuổi thọ của máy.

• Bảng điều khiển: Giao diện người dùng để điều chỉnh các cài đặt của máy, theo dõi hiệu suất, và cảnh báo lỗi. Một số máy còn có các cảm biến và hệ thống tự động để đảm bảo hoạt động an toàn và hiệu quả.

• Đồng hồ áp suất: Theo dõi áp suất của không khí nén trong máy và bình chứa.

• Cảm biến nhiệt độ: Giám sát nhiệt độ của không khí nén và máy để đảm bảo không bị quá nhiệt.

• Cầu chì và bảo vệ quá tải: Bảo vệ máy khỏi các tình huống quá tải và sự cố điện, giúp đảm bảo sự an toàn trong quá trình vận hành.

2. Nguyên lý hoạt động

Nguyên lý hoạt động của máy nén khí bình lặn bao gồm các bước chính để nén không khí vào bình lặn, đảm bảo rằng không khí được cung cấp với áp suất và chất lượng phù hợp. Dưới đây là mô tả chi tiết về nguyên lý hoạt động của máy nén khí bình lặn:

Quá trình hút

Máy nén khí hút không khí từ môi trường xung quanh vào buồng nén qua hệ thống lọc không khí. Hệ thống lọc loại bỏ bụi bẩn và các tạp chất lớn có thể làm hỏng máy.

Nén không khí

Không khí được đưa vào bơm nén khí, nơi nó được nén bởi các cơ chế khác nhau. Điển hình nhất là:

• Máy nén khí piston: Các piston trong xilanh di chuyển lên xuống để nén không khí. Khi piston di chuyển lên, không khí bị đẩy vào buồng nén và nén lại. Khi piston di chuyển xuống, không khí nén được đẩy ra ngoài.

• Máy nén khí vít: Các vít xoắn trong máy nén khí vít nén không khí bằng cách ép nó vào các khoang nhỏ hơn khi các vít quay.

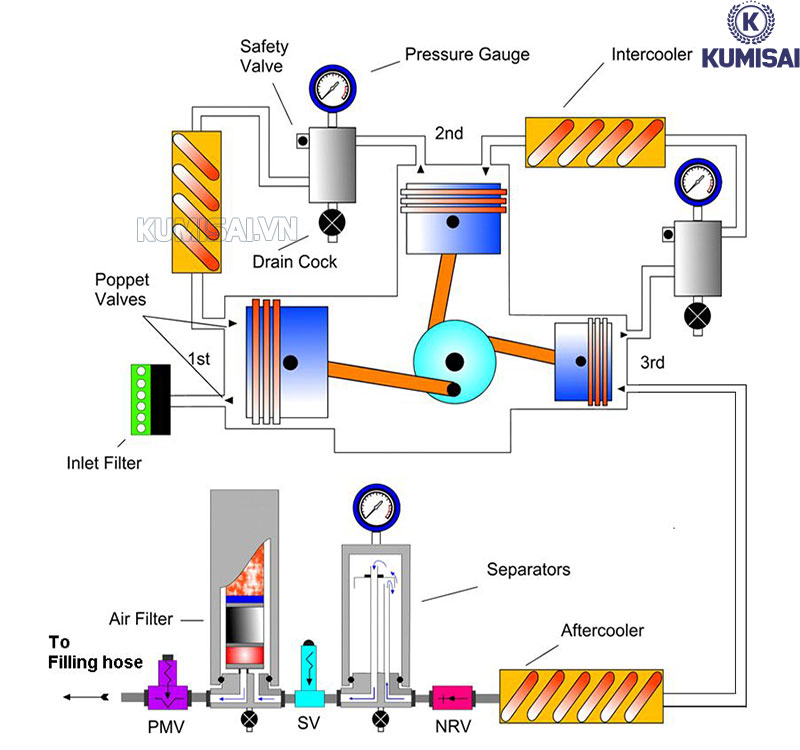

Tìm hiểu nguyên lý hoạt động chung của máy nén khí thợ lặn

Làm mát không khí

Không khí nén thường nóng lên trong quá trình nén. Để làm mát không khí, máy nén khí sử dụng quạt làm mát và bộ tản nhiệt. Không khí nén đi qua bộ tản nhiệt, nơi nó được làm mát trước khi chuyển vào bình chứa khí.

Lọc không khí

Sau khi nén và làm mát, không khí nén tiếp tục đi qua hệ thống lọc để loại bỏ các tạp chất và ẩm còn sót lại. Bộ lọc không khí và hệ thống tách nước đảm bảo rằng không khí nén sạch và khô, đạt tiêu chuẩn chất lượng cao.

Điều chỉnh áp suất

Áp suất của không khí nén được điều chỉnh bằng bộ điều chỉnh áp suất. Bộ điều chỉnh này giữ áp suất không khí ở mức ổn định và phù hợp với yêu cầu của bình lặn. Nếu áp suất quá cao, bộ điều chỉnh sẽ giảm áp suất để bảo vệ hệ thống.

Chuyển vào bình chứa

Không khí nén được chuyển vào bình chứa khí, nơi nó được lưu trữ trước khi được nạp vào bình lặn. Bình chứa khí có khả năng chịu áp suất cao để đảm bảo an toàn và bảo vệ không khí khỏi bị rò rỉ.

Nạp vào bình lặn

Khi bình lặn cần được nạp, không khí từ bình chứa khí được chuyển vào bình lặn qua cổng nạp. Quá trình này được thực hiện bằng cách mở van nạp và cho phép không khí chảy vào bình lặn cho đến khi đạt được áp suất cần thiết.

>>> Xem thêm: Đánh giá chất lượng các dòng máy nén khí Trung Quốc

Phân loại máy nén khí bình lặn

Máy nén khí bình lặn có thể được phân loại dựa trên nhiều tiêu chí khác nhau, như loại cơ chế nén, cấu trúc, và ứng dụng cụ thể. Dưới đây là các phân loại chính của máy nén khí bình lặn:

1. Phân loại theo cơ chế nén

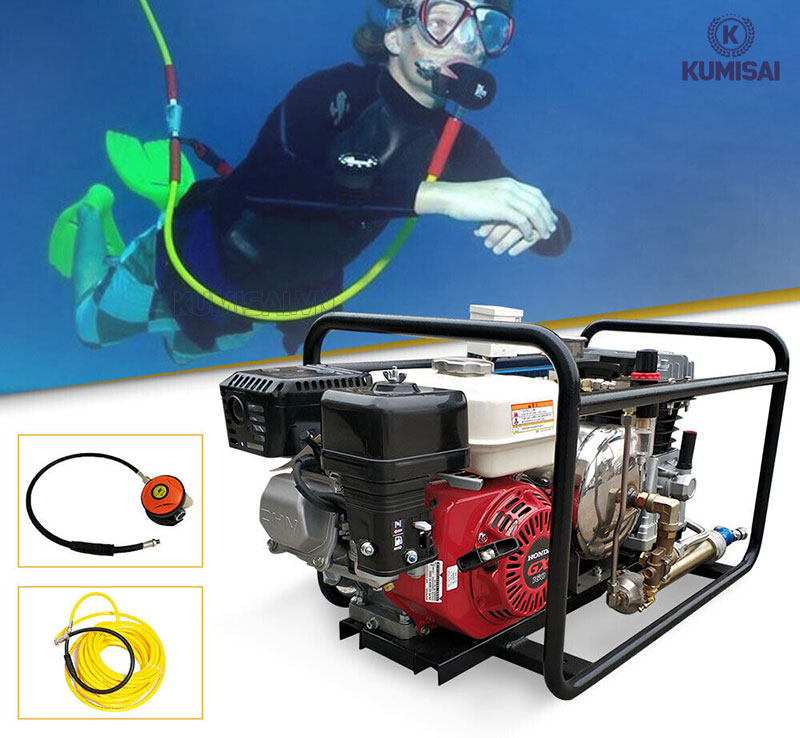

Dòng máy nén khí thợ lặn piston chuyên dụng

• Máy nén khí bình lặn piston: Thường có thể nén không khí đến áp suất khoảng 200-300 bar. Thích hợp cho các ứng dụng yêu cầu áp suất vừa phải, các công việc lặn không quá sâu hoặc các ứng dụng nhỏ hơn.

• Máy nén khí bình lặn trục vít: Có hiệu suất cao, hoạt động êm ái và có thể cung cấp áp suất cao hơn. Thích hợp cho các ứng dụng yêu cầu áp suất lớn hơn, dùng cho lặn sâu hoặc trong các tình huống yêu cầu áp suất cao liên tục.

2. Phân loại theo cấu trúc

Dòng máy di động

• Máy nén khí bình lặn dạng di động: Là loại máy nén khí nhỏ gọn, dễ di chuyển, thường trang bị các bánh xe để dễ dàng vận chuyển. Thích hợp cho các ứng dụng ngoài trời hoặc những nơi có không gian hạn chế, có thể hoạt động bằng điện hoặc xăng và thường dùng trong các hoạt động lặn giải trí hoặc các ứng dụng cần sự linh hoạt trong di chuyển.

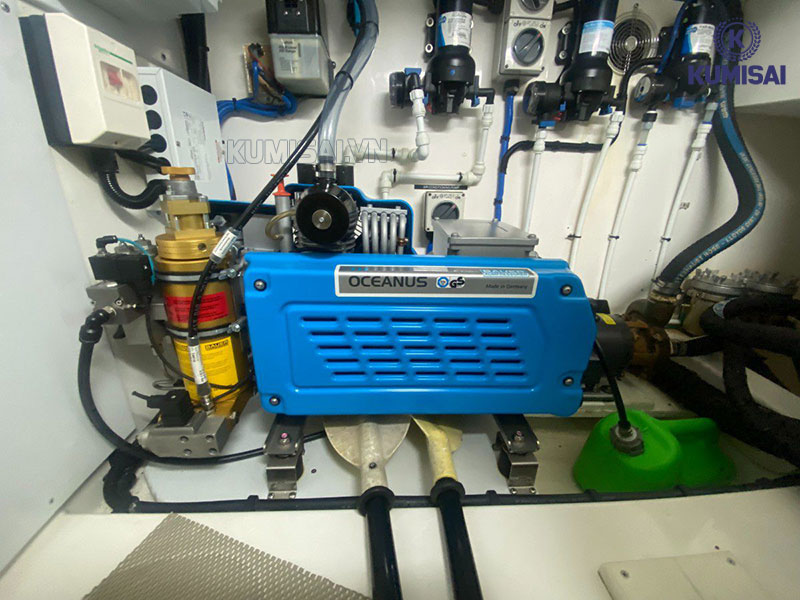

Dạng máy nạp khí cố định

• Máy nén khí bình lặn cố định: Được lắp đặt cố định tại một vị trí và không di chuyển. Thường có công suất lớn hơn và thiết kế cho các ứng dụng công nghiệp hoặc yêu cầu nén khí liên tục, thích hợp cho các hoạt động lặn chuyên nghiệp hoặc các cơ sở có nhu cầu sử dụng máy nén khí thường xuyên.

3. Phân loại theo loại làm mát

• Máy nén khí bình lặn làm mát bằng không khí: Sử dụng quạt làm mát để giảm nhiệt độ của không khí nén. Loại này thường có thiết kế đơn giản hơn và ít tốn kém hơn, nhưng hiệu suất làm mát có thể bị hạn chế trong môi trường nóng. Ứng dụng máy nén khí bình lặn làm mát bằng không khí phổ biến trong các điều kiện môi trường không quá khắc nghiệt.

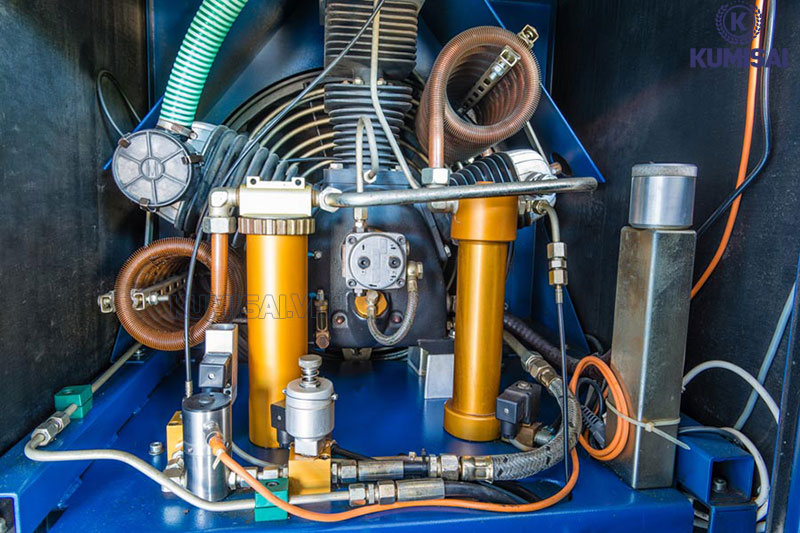

Phân loại máy nén khí bình lặn theo kiểu làm mát

• Máy nén khí bình lặn làm mát bằng nước: Sử dụng hệ thống làm mát bằng nước để duy trì nhiệt độ thấp của không khí nén. Loại này thường có hiệu suất làm mát cao hơn và thích hợp cho các ứng dụng yêu cầu làm mát liên tục trong thời gian dài, các ứng dụng công nghiệp lớn hoặc các hoạt động lặn sâu yêu cầu không khí nén ở nhiệt độ thấp và áp suất cao.

4. Phân loại theo nguồn năng lượng hoạt động

• Máy nén khí thợ lặn chạy điện: Sử dụng động cơ điện để vận hành máy nén khí. Máy thích hợp cho các ứng dụng trong các khu vực có nguồn điện ổn định, yêu cầu kết nối điện để hoạt động. Đặc biệt là thích hợp cho các ứng dụng trong cơ sở lặn có nguồn điện ổn định.

• Máy nén khí thợ lặn chạy xăng: Sử dụng động cơ xăng để vận hành máy nén khí, sẽ độc lập về nguồn điện nên thích hợp cho các ứng dụng ngoài trời hoặc ở những nơi không có nguồn điện. Máy thường dùng trong các hoạt động lặn ngoài trời hoặc các tình huống cần sự linh hoạt di chuyển.

Ứng dụng máy nén khí bình lặn

Máy nén khí bình lặn có nhiều ứng dụng quan trọng và đa dạng trong các hoạt động dưới nước. Dưới đây là một số ứng dụng chính của máy nén khí bình lặn:

1. Lặn giải trí

Ứng dụng máy nén khí bình lặn trong lặn giải trí

• Lặn biển và lặn hồ: Máy nén khí bình lặn cung cấp không khí sạch và an toàn cho những người tham gia các hoạt động lặn giải trí như lặn biển hoặc lặn trong hồ.

• Lặn tự do: Hỗ trợ những người lặn tự do bằng cách cung cấp không khí để họ có thể ở dưới nước lâu hơn và khám phá môi trường dưới nước một cách thoải mái.

2. Lặn chuyên nghiệp

• Lặn công nghiệp: Dùng trong các công việc lặn dưới nước như kiểm tra và bảo trì các công trình dưới nước, cắt hàn dưới nước, và làm sạch bề mặt tàu.

• Lặn quân sự: Hỗ trợ các hoạt động lặn quân sự, bao gồm các nhiệm vụ tìm kiếm và cứu hộ, tháo gỡ mìn, và bảo vệ các cơ sở hạ tầng dưới nước.

• Lặn nghiên cứu: Cung cấp không khí cho các nhà khoa học và nhà nghiên cứu trong quá trình nghiên cứu sinh học biển, khảo cổ học dưới nước, và các nghiên cứu khoa học khác.

3. Huấn luyện và đào tạo lặn

• Trung tâm đào tạo lặn: Các trung tâm huấn luyện và đào tạo lặn sử dụng máy nén khí bình lặn để cung cấp không khí cho học viên trong quá trình học tập và thực hành lặn.

• Chương trình cấp chứng chỉ: Hỗ trợ các khóa đào tạo và cấp chứng chỉ lặn, đảm bảo học viên có đủ không khí để thực hành kỹ năng lặn một cách an toàn.

4. Lặn cứu hộ và cấp cứu

Ứng dụng máy nén khí bình lặn trong lặn cứu hộ và cấp cứu

• Cứu hộ dưới nước: Sử dụng trong các nhiệm vụ cứu hộ dưới nước để cứu người gặp nạn và thực hiện các nhiệm vụ cứu hộ khẩn cấp.

• Cấp cứu và sơ cứu: Hỗ trợ các hoạt động cấp cứu và sơ cứu trong trường hợp có tai nạn hoặc sự cố dưới nước.

5. Công nghiệp và thương mại

• Bảo trì và kiểm tra tàu thuyền: Cung cấp không khí cho các thợ lặn trong quá trình kiểm tra, bảo trì, và sửa chữa tàu thuyền.

• Xây dựng và bảo trì công trình dưới nước: Hỗ trợ các công việc xây dựng và bảo trì các công trình dưới nước như cầu, đập, và hệ thống thoát nước.

6. Ứng dụng đặc biệt

• Lặn khám phá hang động: Cung cấp không khí cho những người lặn khám phá các hang động dưới nước, một trong những hoạt động lặn nguy hiểm và đòi hỏi kỹ năng cao.

• Lặn băng: Hỗ trợ các hoạt động lặn dưới lớp băng, nơi yêu cầu sự chuẩn bị kỹ lưỡng và thiết bị đặc biệt.

7. Ứng dụng trong các công việc dưới nước

• Lặn thể thao: Sử dụng trong các môn thể thao lặn, bao gồm lặn tự do, lặn với bình khí và các môn thể thao dưới nước khác.

Ứng dụng máy nén khí bình lặn trong các công việc dưới nước

• Nhiếp ảnh và quay phim dưới nước: Cung cấp không khí cho các thợ lặn thực hiện nhiếp ảnh và quay phim dưới nước, ghi lại những hình ảnh đẹp và quý giá của thế giới dưới nước.

Hướng dẫn cách lựa chọn máy nén khí bình lặn

Việc lựa chọn máy nén khí phù hợp đóng vai trò then chốt trong việc đảm bảo an toàn và hiệu quả cho thợ lặn. Dưới đây là hướng dẫn chi tiết cách lựa chọn máy nén khí bình lặn:

1. Xác định nhu cầu sử dụng

Chọn máy nén khí bình lặn dựa vào nhu cầu sử dụng

• Mục đích sử dụng: Xác định xem bạn sẽ sử dụng máy nén khí bình lặn cho các hoạt động giải trí, chuyên nghiệp, công nghiệp, hoặc cứu hộ.

• Tần suất sử dụng: Tần suất sử dụng máy nén khí sẽ ảnh hưởng đến việc lựa chọn máy có công suất và độ bền phù hợp.

2. Xác định các thông số kỹ thuật

• Áp suất làm việc: Máy nén khí cần có khả năng nén không khí đến áp suất cần thiết cho bình lặn, thường là 200-300 bar.

• Lưu lượng khí: Lưu lượng khí (CFM - Cubic Feet per Minute) là lượng khí nén máy có thể cung cấp trong một phút. Chọn máy có lưu lượng khí phù hợp với nhu cầu của bạn.

• Thời gian nạp khí: Thời gian để nạp đầy bình lặn cũng là yếu tố cần xem xét. Máy có thời gian nạp nhanh sẽ tiện lợi hơn khi cần nạp nhiều bình lặn liên tục.

3. Loại máy nén khí

• Máy nén khí piston: Thích hợp cho các ứng dụng yêu cầu áp suất vừa phải và tần suất sử dụng không quá cao.

• Máy nén khí vít: Hiệu suất cao, hoạt động êm ái, thích hợp cho các ứng dụng yêu cầu áp suất lớn và liên tục.

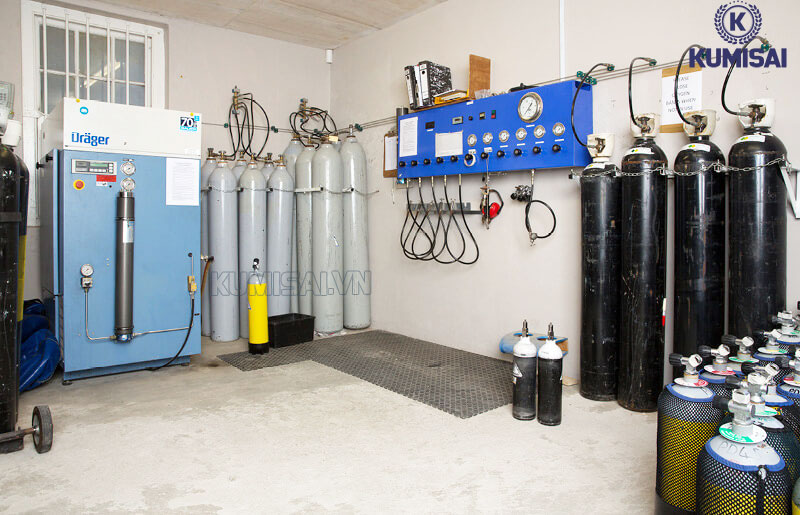

Chọn loại máy nén khí thợ lặn phù hợp

• Máy nén khí làm mát bằng không khí: Đơn giản và ít tốn kém, nhưng hiệu suất làm mát có thể hạn chế trong môi trường nóng.

• Máy nén khí làm mát bằng nước: Hiệu suất làm mát cao, thích hợp cho các ứng dụng công nghiệp lớn hoặc lặn sâu.

4. Kích thước và trọng lượng

• Cân nhắc kích thước và trọng lượng của máy nén khí phù hợp với nhu cầu sử dụng và khả năng di chuyển của bạn.

• Máy nén khí di động thường nhỏ gọn, nhẹ hơn, phù hợp cho nhu cầu sử dụng di động.

• Máy nén khí cố định thường có kích thước lớn hơn, trọng lượng nặng hơn, nhưng có công suất và áp suất cao hơn.

5. Tính năng bổ sung

• Hệ thống lọc khí tiên tiến: Đảm bảo máy nén khí có hệ thống lọc tốt để cung cấp không khí sạch và không bị tạp chất.

• Hệ thống làm mát hiệu quả: Chọn máy nén khí có hệ thống làm mát hiệu quả để duy trì nhiệt độ thấp cho không khí nén.

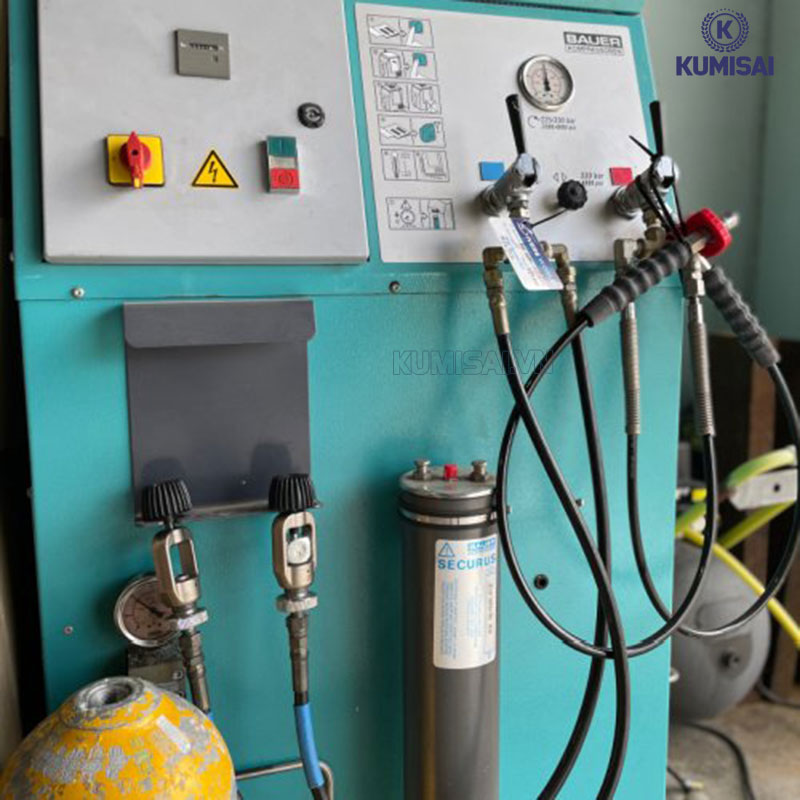

Chọn máy nén khí bình lặn có thêm các tính năng bổ sung hiện đại

• Hệ thống giám sát: Theo dõi các thông số vận hành của máy nén như áp suất khí, nhiệt độ khí,...

• Hệ thống giảm tiếng ồn: Giảm tiếng ồn của máy nén khí hoạt động.

6. Thương hiệu và giá cả

• Lựa chọn thương hiệu máy nén khí bình lặn uy tín, có chế độ bảo hành tốt.

• Xác định ngân sách phù hợp và thực hiện so sánh giá cả của các sản phẩm khác nhau.

7. Tham khảo ý kiến chuyên gia

• Trao đổi với các chuyên gia về lặn hoặc nhà cung cấp máy nén khí để được tư vấn lựa chọn máy nén khí phù hợp nhất.

TOP máy nén khí bình lặn nổi bật, được ưa chuộng hiện nay

Dưới đây là danh sách một số máy nén khí bình lặn nổi bật, được ưa chuộng hiện nay cùng với hình ảnh minh họa:

1. Máy nén khí bình lặn Pegasus TM-OF750x3-70L

Thông số kỹ thuật

• Công suất: 3 HP

• Điện áp: 220V - 50Hz

• Lưu lượng khí: 435 L/phút

• Áp lực làm việc: 8 kg/cm2

• Độ ồn: 73 dB

• Dung tích bình chứa: 70 lít

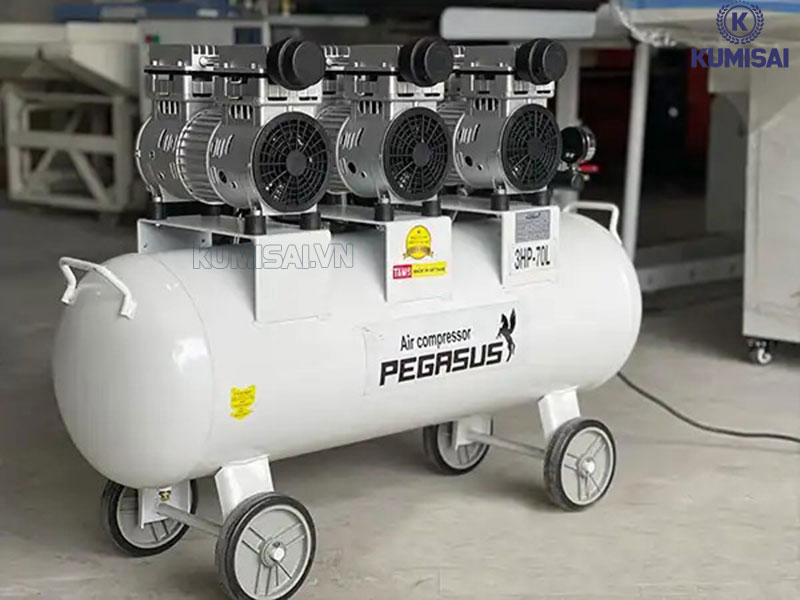

Pegasus TM-OF750x3-70L

Máy nén khí bình lặn Pegasus TM-OF750x3-70L là một trong những lựa chọn phổ biến cho các ứng dụng cần khí nén không dầu, đặc biệt trong các hoạt động lặn nhờ vào khả năng cung cấp khí sạch và hoạt động êm ái.

Giá tham khảo: 7.900.000 VNĐ

2. Máy nạp khí bình lặn/máy nạp khí oxy cho bình thở SCBA

Thông số kỹ thuật

• Lưu lượng: 100 L/phút

• Thời gian nạp đầy xilanh 6L: 60 phút

• Tốc độ quay: 2800 vòng/phút

• Áp suất làm việc: 30 MPA

• Động cơ: 220V

• Độ ồn: < 78dB

• Trọng lượng của máy: 42kg

• Kích thước: 37 x 68 x 40cm

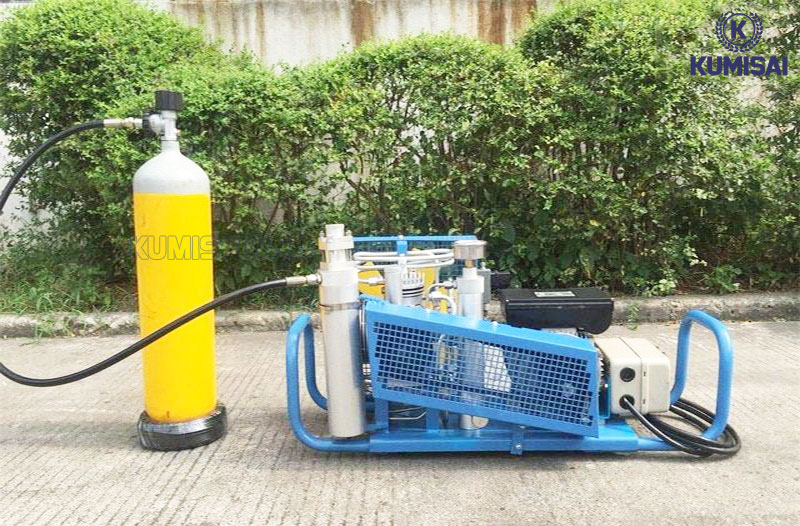

Máy nạp khí SCBA

Máy nạp khí cho bình lặn, hay còn gọi là máy nạp khí oxy cho bình thở SCBA (Self-Contained Breathing Apparatus), là một thiết bị quan trọng dùng để nạp khí vào các bình thở sử dụng trong lặn hoặc trong các tình huống cứu hộ khẩn cấp. Với công suất 100L/phút sẽ đảm bảo tốc độ nạp khí nhanh chóng, đáp ứng nhu cầu sử dụng cho các bình lặn và bình thở trong thời gian ngắn.

Giá tham khảo: 37.000.000 VNĐ

3. Máy nén khí bình lặn Pegasus TM-OF1100X4-300L

Thông số kỹ thuật

• Công suất: 6 HP

• Điện áp: 220V - 50Hz

• Lưu lượng khí: 600 L/phút

• Áp lực làm việc: 8-10 kg/cm2

• Dung tích bình chứa: 300 lít

Pegasus TM-OF1100X4-300L

Với công suất 6HP, máy nén khí Pegasus TM-OF1100X4-300L có khả năng cung cấp khí nén ổn định và mạnh mẽ, đáp ứng tốt nhu cầu sử dụng cho các ứng dụng lặn và công nghiệp. Bình chứa khí lớn giúp giảm thiểu số lần máy phải nạp khí, tiết kiệm năng lượng và tăng hiệu quả làm việc.

Giá tham khảo: 24.800.000 VNĐ

Trên đây là thông tin về máy nén khí bình lặn, mong rằng đã giúp bạn hiểu rõ về thiết bị này. Liên hệ đến hotline 0982 090 819 - 0983 898 758 để được tư vấn chọn mua đúng chuẩn bạn nhé!
